Крани консольно-поворотні стаціонарні та настінні KBK
Невелика власна вага, легке позиціонування
Перехід на покращену продуктивність та ергономіку
Консольно-поворотні стаціонарні та настінні крани Demag KBK — це ефективне рішення для підйому та переміщення вантажів безпосередньо на робочому місці. Вони є частиною кранових систем Demag KBK та дозволяють значно спростити виконання виробничих операцій, зменшити фізичне навантаження на персонал і підвищити продуктивність праці. Такі консольно-поворотні крани Demag ідеально підходять для обслуговування окремих робочих зон, складальних ділянок або верстатів.
Завдяки широкому вибору тельферів і підйомних механізмів стаціонарні та настінні консольні крани Demag KBK забезпечують швидке, зручне та точне переміщення різних типів вантажів. Вони дозволяють легко піднімати, транспортувати та акуратно позиціонувати деталі або заготовки, що особливо важливо для точних виробничих процесів. Це допомагає скоротити час на виконання операцій, зменшити простої обладнання та усунути необхідність очікування мостових або підвісних кранів.
Консольно-поворотні крани Demag KBK відзначаються високою швидкістю обробки вантажів, простотою експлуатації та надійністю у роботі. Конструкція забезпечує плавне обертання консолі та легке керування, що підвищує безпеку та комфорт під час використання. Вантажопідйомність таких кранів може досягати до 10 000 кг, що дозволяє застосовувати їх у різних галузях промисловості.
Стаціонарні (колонні) та настінні рішення дозволяють підібрати оптимальний варіант залежно від умов експлуатації та особливостей робочого простору. Монтаж кранових систем Demag KBK виконується швидко та просто завдяки використанню стандартних елементів і комплектуючих, що входять до системи. Завдяки надійності, універсальності та ергономічності консольно-поворотні крани Demag KBK є ефективним рішенням для оптимізації внутрішньоцехових процесів і підвищення ефективності виробництва.
Переваги кранів консольно-поворотних стаціонарних та настінних Demag KBK
- Легке та швидке переміщення вантажів: системи розроблені для того, щоб маніпуляції з вантажем забирали мінімум часу та зусиль
- Простота експлуатації, безпека та надійність: системи орієнтовані на мінімізацію ризиків та помилок зі сторони людини
- Вантажопідйомність до 10 000 кг: незважаючи на зовнішню "легкість", модульні системи здатні працювати з дуже важкими об'єктами
- Простий монтаж за допомогою стандартних кріплень: усі елементи підвісу, з’єднувачі профілів та кінцеві стопори входять до комплекту поставки та ідеально підходять один до одного
Крани консольно-поворотні стаціонарні та настінні Demag KBK
Колона
- Конструкція: спроектована квадратна колона для забезпечення високої жорсткості та низької власної ваги
- Ергономіка: зручне для користувача розташування вимикача аварійної зупинки
Оголовок колони
- Т-подібна конструкція для забезпечення максимально широкого кута повороту
- Роботизоване зварювання для досягнення максимальної точності
- Стабільно високий стандарт якості
Кріплення колони
А) Кріплення колони анкерними болтами до вже існуючої бетонної підлоги. Монтаж опорної плити за допомогою хімічних анкерів із подальшим надійним пригвинчуванням до основи колони крана. Рішення чудово підходить навіть для відносно тонких бетонних перекриттів товщиною ≥ 200 мм.
Б) Кріплення колони до фундаменту за допомогою фундаментних анкерів. Використання анкерів для фіксації стійки до бетонного фундаменту. Точне вирівнювання анкерів за допомогою спеціального шаблону.
Стріла
Легка конструкція для найкращих характеристик керування. Покращена ергономіка завдяки оптимізованому співвідношенню власної ваги та жорсткості. Доступні в різних конструкціях:
- Алюмінієвий профіль KBK Aluline
- вантажопідйомність до 1,000 кг
- довжина до 7 м
- Сталевий профіль KBK
- вантажопідйомність до 1,000 кг
- довжина до 7 м
- Двотаврова балка
- вантажопідйомність до 10,000 кг
- довжина до 12 м
Обмежувач повороту стріли
Точно регульований діапазон повороту стріли. Затискна конструкція дозволяє виконати монтаж на вже встановлене обладнання.
Електрична ланцюгова таль
Швидке та точне переміщення вантажів вагою до 5 т. Покоління ланцюгових талей DC та DC-II з широким спектром характеристик і варіантів виконання.
Електричний привід пересування талі
За необхідності можливе виконання з електричним приводом пересування талі (наприклад, для переміщення дуже важких вантажів).
Лінія електроживлення для профілів KBK
Плоский шлейфовий кабель без будь-яких зовнішніх фітингів для мінімального технічного обслуговування:
- Легко переміщується
- Міцна конструкція
Настінне кріплення
- Конструкція: кронштейни для колон дозволяють просто і надійно закріпити настінні консольні крани на колонах різних розмірів
- Універсальність: кронштейни можуть бути встановлені на необхідній висоті на будь-які колони квадратного перерізу
Електричний привід повороту
Частотне регулювання для забезпечення особливої плавності рухів під час повороту.
Загальний огляд компонентів системи
- loupeКороткий огляд переваг
Широкий асортимент кранів
- Комплексний модельний ряд кранів: широкий вибір підйомних рішень для будь-яких завдань
- Бережне та надійне переміщення вантажів: гарантія безпечного та стабільного потоку матеріалів на виробництві
- Оптимальна організація робочого простору: продумана конструкція, що дозволяє максимально ефективно використовувати площу цеху
- Простота в експлуатації: інтуїтивно зрозуміле керування, що не потребує тривалого навчання
- Ергономічне керування: мінімізація фізичних зусиль оператора завдяки сучасним конструкторським рішенням
- Комплексні рішення «під ключ»: повний цикл реалізації проєкту — від розробки до впровадження — відповідно до ваших потреб
- Найвищі стандарти якості: суворий контроль на кожному етапі виробництва для забезпечення максимальної надійності
- Широкий діапазон вантажопідйомності та вильоту стріли: можливість підбору обладнання з оптимальними параметрами вильоту та ваги
- loupeКонсольно-поворотні крани

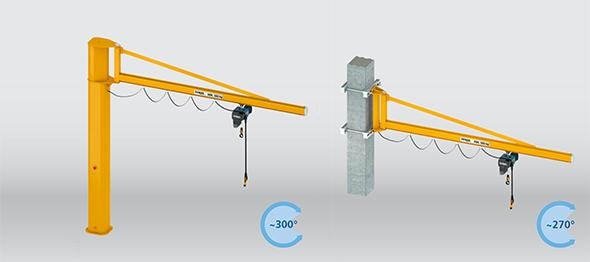

Консольно-поворотні (опорні та настінні) крани зі стрілами KBK
Легка конструкція, мінімальні зусилля для переміщення вантажу: консольно-поворотні крани KBK відрізняються високою вантажопідйомністю та великим вильотом при малій власній вазі. Низька маса дозволяє легко переміщувати стрілу навіть під навантаженням, забезпечуючи ергономічність роботи. Перевірений часом порожнистий профіль KBK, що використовується як балка крана, забезпечує пересування талі без жодних проблем.
Ця полегшена конструкція ідеально підходить для будь-яких завдань з організації вантажопотоку на робочих місцях та маніпулювання вантажами вагою до 1 000 кг.
Вантажопідйомність
[кг]Виліт стріли

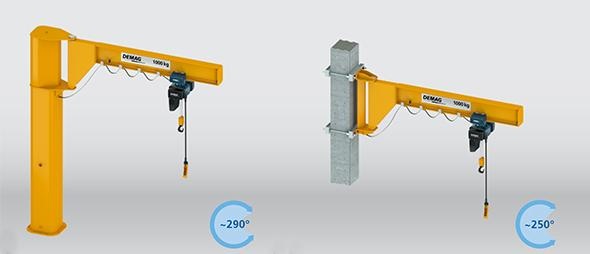

[м]2 3 4 5 6 7 80 x x x x x x 125 x x x x x x 250 x x x x x x 500 x x x x x 1000 x x x x x Консольно-поворотні крани з двотавровими консолями, конструкція з малою будівельною висотою
Консольно-поворотні крани з двотавровою балкою та низькою габаритною висотою відрізняються великим вильотом стріли та високою вантажопідйомністю. Завдяки компактній конструкції вони ідеально підходять для приміщень з обмеженим простором над краном, де необхідно забезпечити максимально можливу висоту підйому вантажу.
Вантажопідйомність
[кг]Виліт стріли

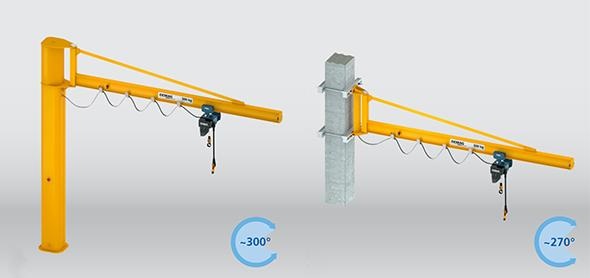

[м]2 3 4 5 6 7 80 x x x x x x 125 x x x x x x 250 x x x x x x 500 x x x x x x 1000 x x x x x x 1600 x x x x x 2000 x x x x Консольно-поворотні крани (опорні та настінні) з двотавровими консолями, конструкція з підкосом
- Великий виліт, мала власна вага: конструкція стріли з підкосом дозволяє досягати значного вильоту при низькій власній вазі, що забезпечує легке та ергономічне ручне керування.
- Плавність рухів та прецизійність: плавне підіймання та опускання, а також точне позиціонування за допомогою консольно-поворотних кранів дозволяють дбайливо маніпулювати крихкими та цінними вантажами, уникаючи їх пошкодження.
- Вантажопідйомність: для вантажів вагою до 2 000 кг.
Вантажопідйомність
[кг]Виліт стріли
[м]2 3 4 5 6 7 8 80 x 125 x 250 x 500 x x 1000 x x 1600 x x x x 2000 x x x Консольно-поворотні крани (опорні та настінні) з двома стрілами KBK, конструкція з підкосом
Опорні консольно-поворотні крани, оснащені двома стрілами, є високоефективним рішенням. Вони займають стільки ж місця, скільки і крани з однією стрілою, але забезпечують удвічі вищу продуктивність.
Вантажопідйомність
[кг]Виліт стріли
[м]2 3 4 5 6 7 80 / 80 x x x x x x 125 / 125 x x x x x x 250 / 250 x x x x x x 500 / 500 x x x x x Класифікація всіх серій консольно-поворотних кранів згідно з DIN 15018 H1B3.
- loupeСпеціальні консольно-поворотні крани

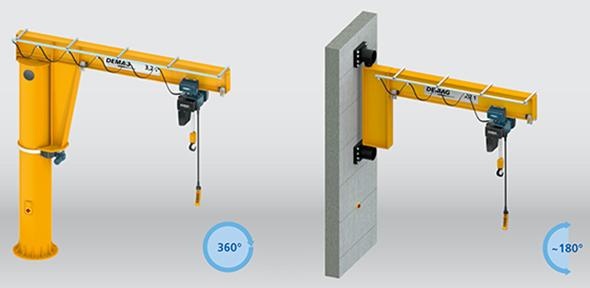

Консольно-поворотні крани з двотавровими консолями, конструкція з малою будівельною висотою
Ці консольно-поворотні крани забезпечують високу вантажопідйомність — до 10 000 кг — при значних вильотах стріли. Конструкція стріли з малою будівельною висотою дозволяє отримати особливо великий хід гака, що критично важливо для приміщень з обмеженим простором над краном. Великою перевагою опорних кранів на колоні є необмежений кут повороту (360°), що особливо ефективно для обслуговування великих робочих зон.
Вантажопідйомність
[кг]Виліт стріли
[м]2 3 4 5 6 7 8 9 10 11 12 125 x x x x x x x x x x x 250 x x x x x x x x x x x 500 x x x x x x x x x x x 1000 x x x x x x x x x x x 2000 x x x x x x x x x x x 3200 x x x x x x x x x x x 4000 x x x x x x x x x x 5000 x x x x x x x x 6300 x x x x x x 8000 x x x x x 10000 x x x x Класифікація спеціальних консольно-поворотних кранів згідно з DIN 15018 H2B3.
Оснащені стандартними ланцюговими або канатними талями Demag.
- loupeОпції
Варіанти для ще більших можливостей
- Талі з електричним приводом пересування: автоматизоване переміщення талі вздовж стріли, що мінімізує фізичні зусилля оператора, особливо при роботі з важкими вантажами
- Стопорний пристрій: механізм для надійної фіксації стріли в певному положенні (наприклад, для безпечного обслуговування або запобігання самовільному повороту від протягів)
- Електричний привід повороту: забезпечує особливо плавний рух стріли, виключаючи ривки під час старту та зупинки
- Радіокерування: дозволяє оператору керувати всіма функціями крана з будь-якої зручної та безпечної точки робочої зони
- Альтернативні типи покриття: спеціальні варіанти фарбування та антикорозійного захисту, наприклад, для експлуатації крана на відкритому повітрі
- Спеціальна висота колон: можливість виготовлення колон індивідуальної висоти для всіх моделей опорних кранів, щоб адаптувати їх під конкретні габарити приміщення
Обмежувач повороту стріли (консолі)
Для обмеження робочої зони стріли (консолі) відповідно до конкретних потреб може бути встановлений регульований обмежувач повороту. Завдяки конструкції з затискним кріпленням, цей пристрій можна легко змонтувати навіть на вже введене в експлуатацію обладнання.
Кріплення опор до фундаменту
Для фіксації опорних колон до фундаменту використовуються анкери. Під час закладання фундаменту застосовується спеціальний шаблон, який забезпечує точне суміщення анкерів із монтажними отворами в основі опори.
Для кріплення опорної стійки до наявної бетонної підлоги також використовуються анкерні болти. Спочатку за допомогою хімічних анкерів встановлюється анкерна плита, до якої згодом кріпиться основа кранової стійки. Цей варіант анкерного кріплення ідеально підходить для відносно тонких бетонних підлог товщиною ≥ 200 мм.
Варіант настінного кріплення: для простого монтажу настінних консольно-поворотних кранів на колони різних розмірів можуть використовуватися кронштейни для колон. Вони можуть бути встановлені на необхідній висоті на будь-які колони квадратного перерізу.
Усі типи настінних та колонних з’єднань для консольно-поворотних кранів Demag забезпечують максимальну безпеку та простоту монтажу.
