Однобалкові підвісні крани KBK
Безпечне та надійне переміщення вантажів з Demag KBK

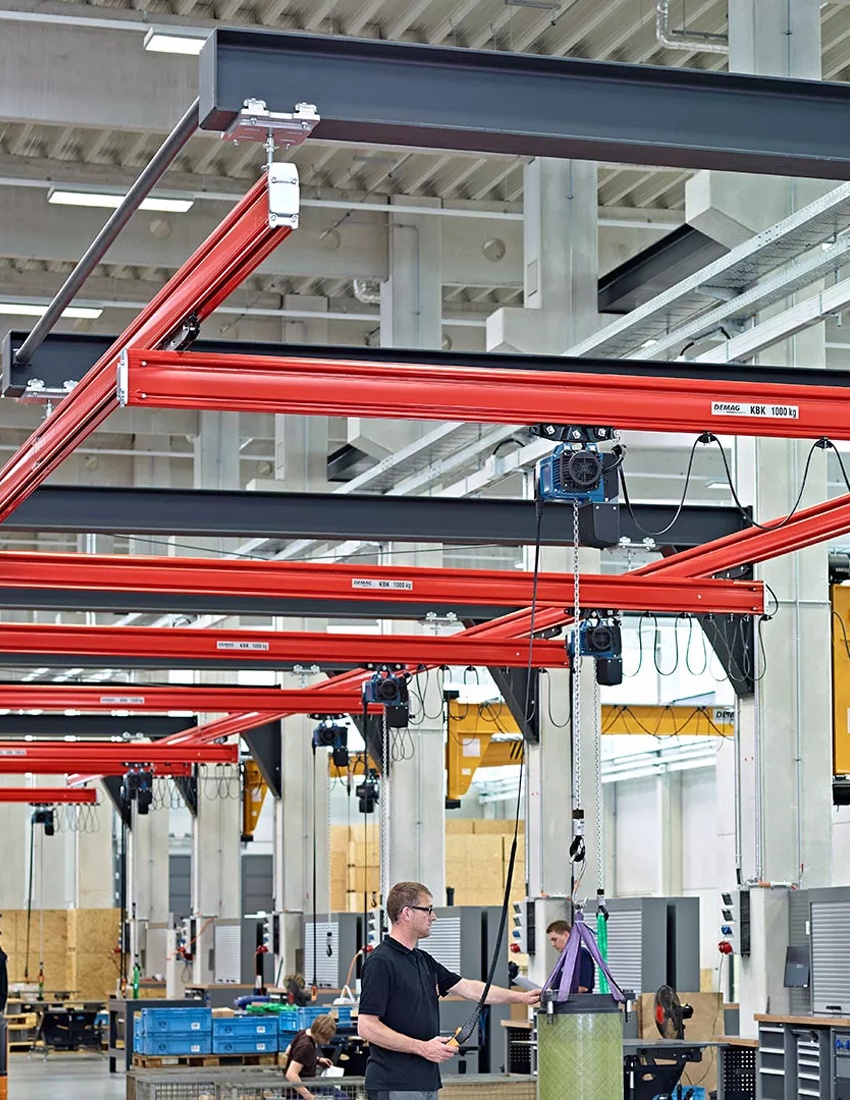

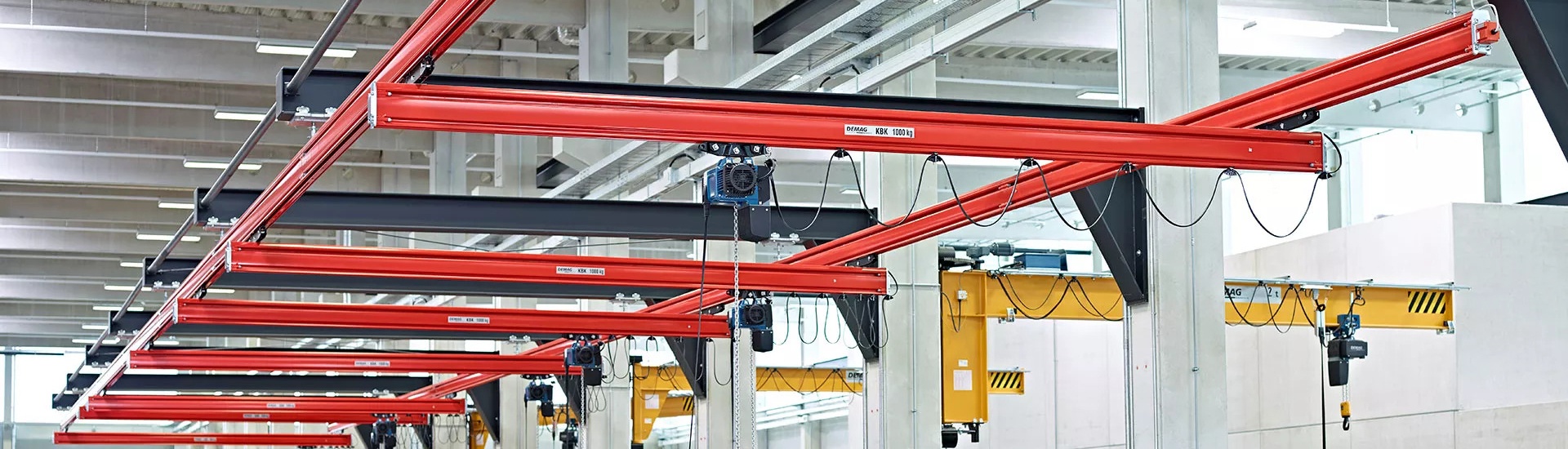

Однобалковий підвісний кран Demag KBK — це сучасна модульна кранова система, призначена для ефективного транспортування, переміщення та точного позиціонування вантажів у виробничих цехах, складських приміщеннях і логістичних центрах. Підвісні крани Demag широко застосовуються у промисловості завдяки високій надійності, гнучкості конструкції та можливості адаптації кранового шляху під особливості виробництва.
Конструкція однобалкового підвісного крана Demag KBK передбачає монтаж до перекриття будівлі або елементів конструкції даху. Завдяки цьому підвісна кранова система не потребує встановлення додаткових опор для кранового шляху, що дозволяє ефективно використовувати робочий простір цеху та зменшити витрати на монтаж. Така конструкція робить підвісний мостовий кран Demag оптимальним рішенням як для нових виробничих об’єктів, так і для модернізації існуючих підприємств.
Модульна конструкція кранової системи Demag KBK дозволяє створювати різні конфігурації підвісних колій та організовувати ефективну систему внутрішньоцехового транспортування. Невелика власна вага конструкції та легкоподвижні ходові механізми забезпечують плавне ручне переміщення вантажів і їх точне позиціонування.
Додатковою перевагою однобалкових підвісних кранів Demag KBK є можливість переміщення кранових візків між сусідніми однорейковими підвісними коліями за допомогою спеціальних фіксаторів. Шарнірні з’єднання кранової балки запобігають заклинюванню під час руху та забезпечують стабільну роботу навіть на непаралельних ділянках кранового шляху.
Кранові системи Demag KBK є надійним рішенням для оптимізації внутрішньоцехової логістики та безпечного переміщення вантажів у різних галузях промисловості.
Переваги однобалкових підвісних кранів Demag KBK
- Модульна кранова система
- Плавне та надійне управління
- Монтаж до перекриття без додаткових опор
- Ефективне переміщення вантажів у цеху або на складі
- Конфігурація, адаптована до індивідуальних вимог клієнта
- Висока надійність та довговічність
- Нижчі витрати на встановлення
- Економічно ефективне впровадження
Однобалкові підвісні крани Demag KBK — це сучасне рішення для організації внутрішньоцехової логістики, яке поєднує гнучкість модульної системи, економічність монтажу та високу продуктивність роботи.
Однобалковий підвісний кран Demag KBK
Сталева опорна надбудова
Консольні опори для універсального застосування:
- Опорна система може використовуватися всюди, де перекриття цеху або конструкції даху не розраховані на додаткові навантаження
- Широкі можливості для проектування та конфігурації під індивідуальні потреби виробництва
- Конструкція розроблена для швидкого та легкого збирання на об'єкті
Профільні секції
- Свобода проектування завдяки широкому асортименту профілів KBK для будь-яких потреб:
- 9 сталевих профілів KBK у 6 типорозмірах
- 8 алюмінієвих профілів KBK у 5 типорозмірах
- Профілі KBK вирізняються високою міцністю та стійкістю до корозії та ударів. Система KBK дозволяє комбінувати різні типи профілів в межах однієї установки.
Кабельне підведення
Надійне електроживлення:
- Високогнучкі та морозостійкі плоскі кабелі
- Різноманітні типи кареток:
- Вузькі кабельні повзунки зі зносостійкого пластику
- Кабельні візки з плавним ходом
Інтегрована токопровідна лінія
Безпечне та компактне електроживлення через профілі з інтегрованим шинопроводом:
- Додаткове збільшення корисної висоти підйому
- Відсутність ризику зіткнення (наприклад, з автонавантажувачами) завдяки відсутності кабелів
- Немає потреби у додаткових зовнішніх елементах живлення, що мінімізує час та витрати на монтаж
Візки KBK
Відмінна плавність ходу та мінімальний опір руху протягом усього терміну служби:
- Тиха та плавна робота завдяки пластиковим колесам, встановленим у антиконтактних підшипниках та змащеним на весь термін служби
- Ходові колеса, що не потребують обслуговування, з ефективною амортизацією
- Компактна конструкція з низькою власною вагою
Ходові приводи
Рекомендовано для використання з важкими вантажами та складними установками:
- Електричні та пневматичні варіанти
- Великі фрикційні колеса з високим коефіцієнтом тертя забезпечують надійну передачу крутного моменту приводу
- Високе зчеплення: зчеплення між ходовим приводом та колією не залежить від положення та ваги вантажу
- Безшумний хід приводів
Стикове з'єднання KBK II-H
Спрощене проектування завдяки повністю жорстким з'єднанням рейок:
- Стик рейки витримує повне навантаження — незалежно від розташування підвісу колії
- Не потребує встановлення додаткових металоконструкцій
- Ефективне рішення зі стислими термінами поставки
- Швидкий монтаж з’єднання колії завдяки самостопорним гайкам (захищеним від прокручування)
Підвіси KBK
Надійне кріплення за допомогою шарнірних підвісів:
- Значне зниження горизонтальних навантажень на конструкції даху та опорні надбудови
- Мінімізація ударних навантажень та шуму завдяки пластиковим оболонкам у кульових шарнірах
- Точне вирівнювання колії з точністю до міліметра завдяки регулюванню висоти за допомогою різьбових стрижнів підвіски
- Гнучкі варіанти монтажу для кріплення до різних типів опорних конструкцій
- Низькі витрати на технічне обслуговування
- loupeКороткий огляд переваг
Оптимальне використання простору
- Транспортування вантажів над робочою зоною, що не займає корисну площу підлоги
- Максимально ефективне використання простору завдяки мінімальним підхідним габаритам
- Підвісна конструкція, що кріпиться до наявних стель або конструкцій даху цеху
- Не потребує встановлення додаткових опор для підкранової колії
Зручність в експлуатації
- Легке ручне переміщення
- Плавний хід та робота без заїдань завдяки шарнірним з'єднанням між балками крана та візками
- Низька власна вага обладнання
- Індивідуальні та економічно вигідні рішення — навіть на обмежених ділянках
- Широкі можливості застосування завдяки модульному дизайну системи (наприклад, можливість стикування з підвісними монорейками KBK для переходу вантажного візка)
- Можливість роботи кранів навіть на непаралельних підкранових коліях
- loupeТехнічні характеристики

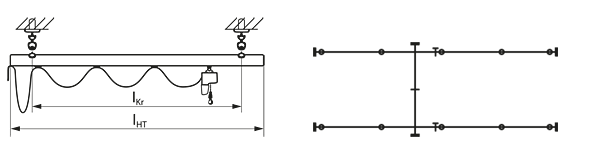

Однобалкові підвісні крани Demag KBK: максимальні відстані між опорами, розміри прольотів та довжини несучих балок
Профіль
KBK
Вантажопідйомність (кг) 80 125 250 500 1,000 1,600 2,000 100 lKr 2.85 2.6 IHT 3.0 3.0 I lKr 4.65 4.6 2.85 1.62) IHT 6.0 5.0 3.0 2.0 II-L lKr 7.41) 7.01) 6.1 3.7 1.751) IHT 8.0 8.0 7.0 4.0 2.0 II lKr 7.751) 7.751) 7.451) 6.0 3.51) IHT 8.0 8.0 8.0 7.0 4.0 II-H lKr 10.5 10.5 9.3 6.5 IHT 14.0 13.0 11.0 7.0 III lKr 8.4 6.3 4.3 3.61) IHT 9.0 7.0 5.0 4.0 lKr: Розмір прольоту
IHT: Довжина балки1) Двовізковий механізм
2) Чотиривізковий механізм - loupeАксесуари
Обмежувач ходу візка
Обмежувач ходу візка Demag KBK підвищує модульність системи легких кранів: буфери (амортизатори) можна легко встановити у будь-який момент. Це дозволяє оснащувати кранове обладнання серій KBK Steel (моделі II-L, II, II-H) та Aluline (моделі 18, 22) демпферними пристроями вздовж моста крана або підкранової колії.
Тимчасове або постійне обмеження поздовжніх та поперечних рухів монтується миттєво. Обмежувач ходу візка комплектується буферами Demag із пористого пластику та встановлюється безпосередньо під рейкою.
Перевага: значне зниження рівня шуму у разі неминучих зіткнень.
Для замовлення доступні два варіанти обмежувача ходу візка. Різниця полягає у тривалості їхнього використання. За допомогою варіанта із болтовим кріпленням можна встановити довгострокове обмеження руху вздовж підкранової колії або балки крана. Такі обмежувачі можна монтувати у довільних положеннях уздовж рейок.

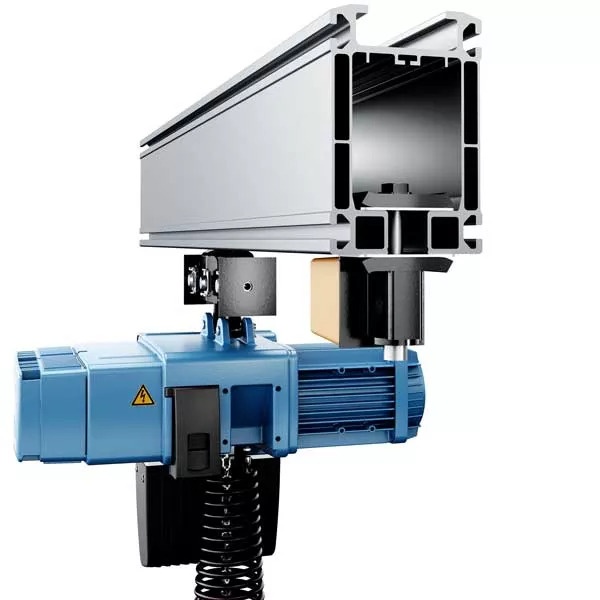

Обмежувач ходу візка Demag з болтовим кріпленням для тривалого використання.

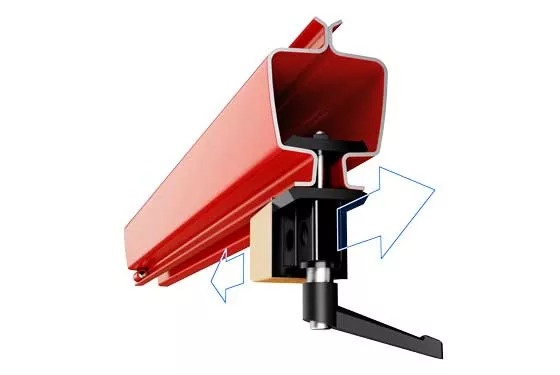

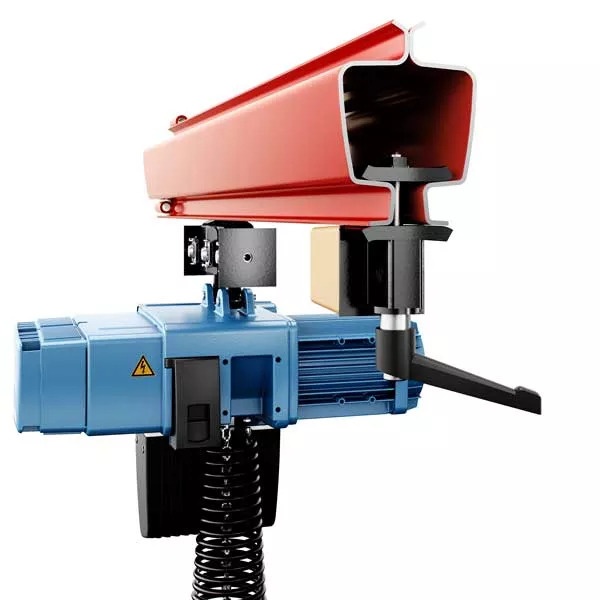

Обмежувач ходу візка Demag із важелем для тимчасового встановлення. Варіант із важелем також підходить для встановлення у довільному місці, проте завдяки важільному механізму його можна зняти та перевстановити набагато швидше та простіше. У такий спосіб легко монтуються тимчасові обмежувачі для подовжнього та поперечного переміщення. Це може бути необхідно, наприклад, для перекриття кінця колії, фіксації крана чи візка в певному положенні або для страхування крана під час проведення монтажних чи сервісних робіт.

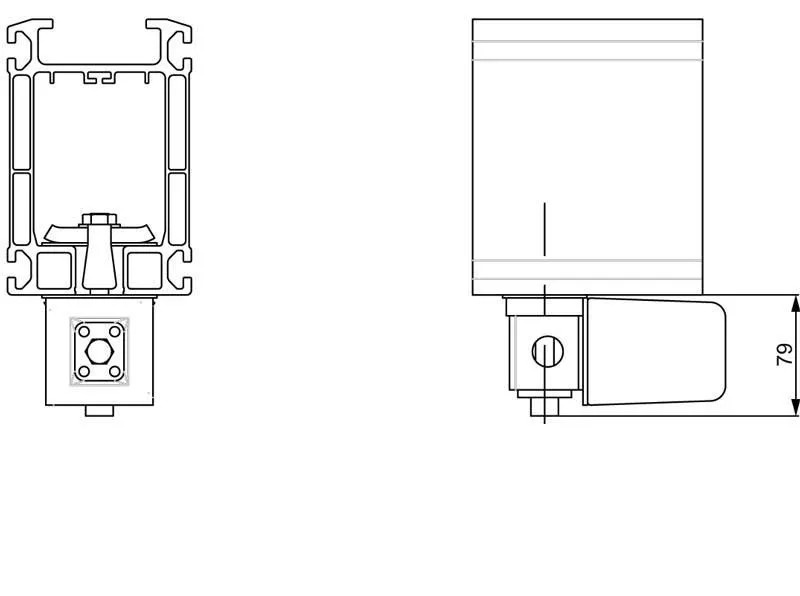

Обмежувач ходу візка Demag KBK із болтовим кріпленням. Артикул (№ для замовлення): 858 055 44

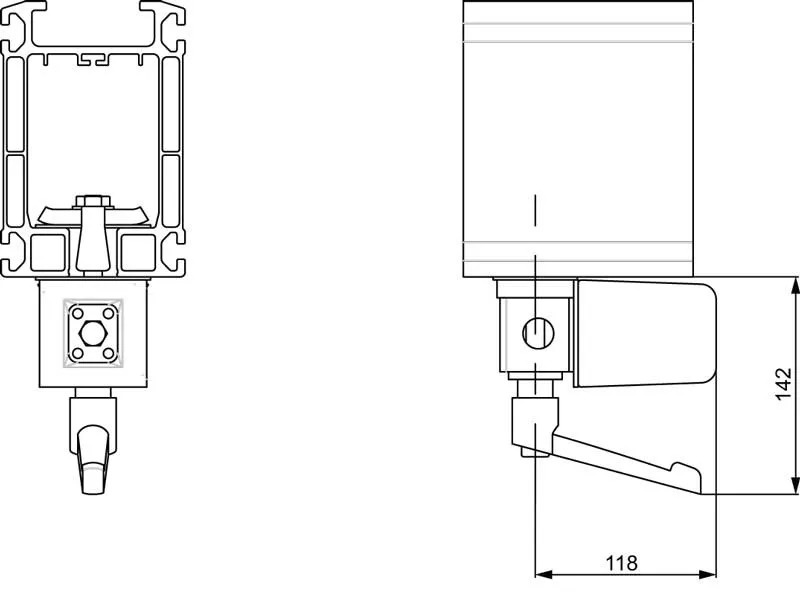

Обмежувач ходу візка Demag KBK із важелем. Артикул (№ для замовлення): 858 050 44
