Электронные манипуляторы серии Liftronic®

Пневматические манипуляторы серии PN

Liftronic® Pro

Liftronic® Pro

Подходит для индивидуальных решений по обработке грузов, включающих вращение груза или вакуумный захват и/или специальные средства управления.

Доступны модели грузоподъемностью от 80 до 320 кг, включая конечный эффектор. Может применяться к разным опорам, таким как колонна с орбитальной рукояткой, потолок, подвесная рейка и система мостовых кранов, Liftruck.
Манипуляторы серии Liftronic® Pro – это усовершенствованные промышленные манипуляторы, относящиеся к классу INDEVA® (интеллектуальные устройства для обработки материалов). INDEVA® (или IAD – интеллектуальные вспомогательные устройства) – это электронные балансировщики в невесомости, представляющие собой новое эргономичное решение в обработке материалов, решая современную неотложную потребность в повышении производительности и безопасности.

ОРБИТАЛЬНАЯ ИНСТРУМЕНТАЛЬНАЯ ГОЛОВКА И ЗАХВАТНЫЕ УСТРОЙСТВА:

Благодаря нашей модульной концепции конечных эффекторов «MODULO» и микропроцессорной логике, мы можем проектировать и изготавливать инструментальные головки и захваты, отвечающие точным требованиям наших клиентов во всех отраслях промышленности. Интеллектуальный и последовательный процесс индустриализации наших конечных эффекторов позволяет обеспечить проверенную надежность и эффективность как для заказных, так и для стандартных конечных эффекторов.

подробнее свернуть

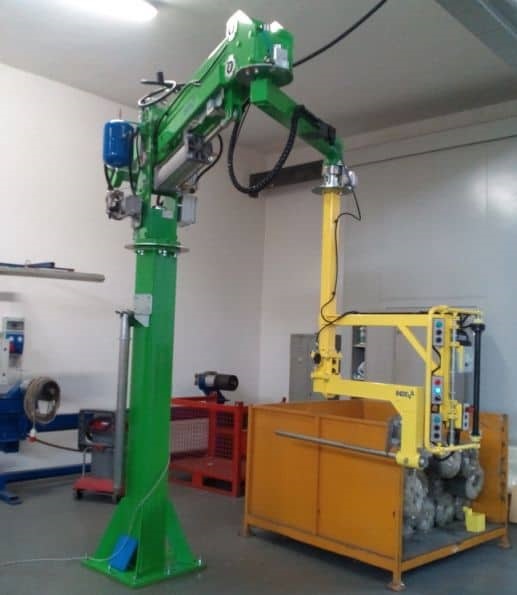

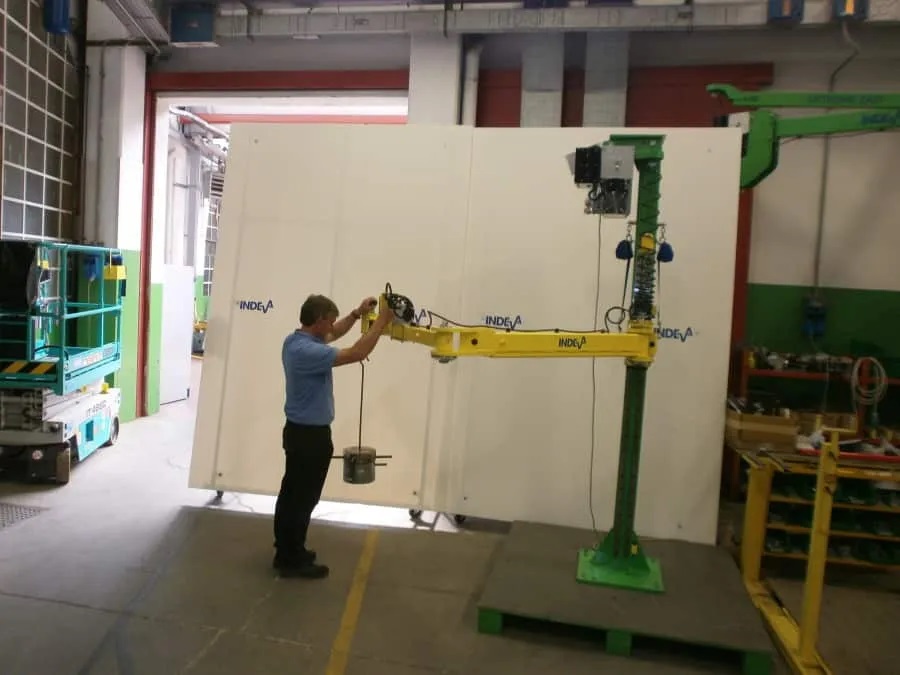

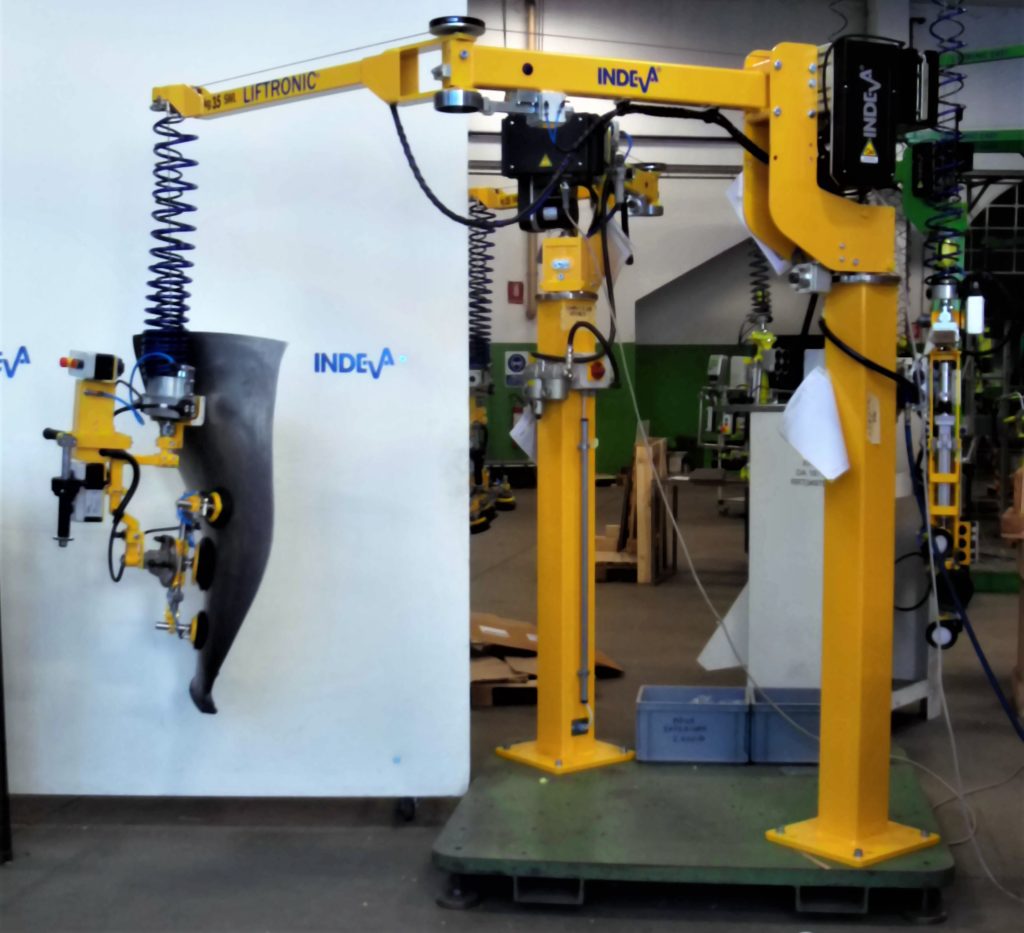

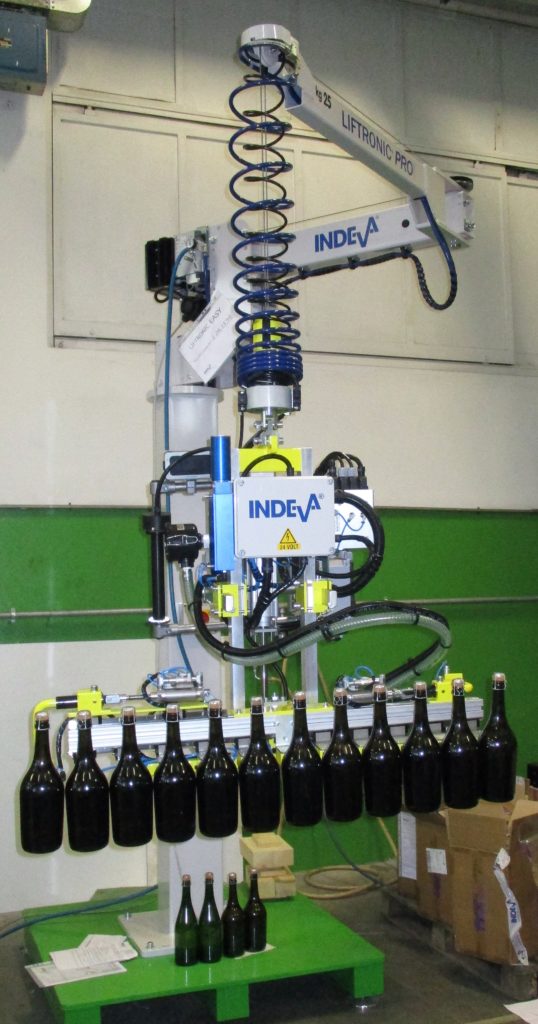

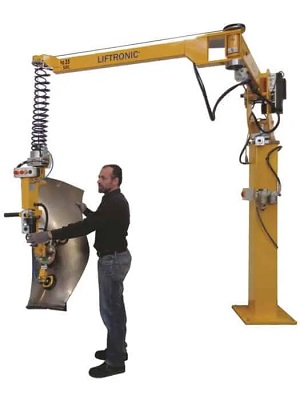

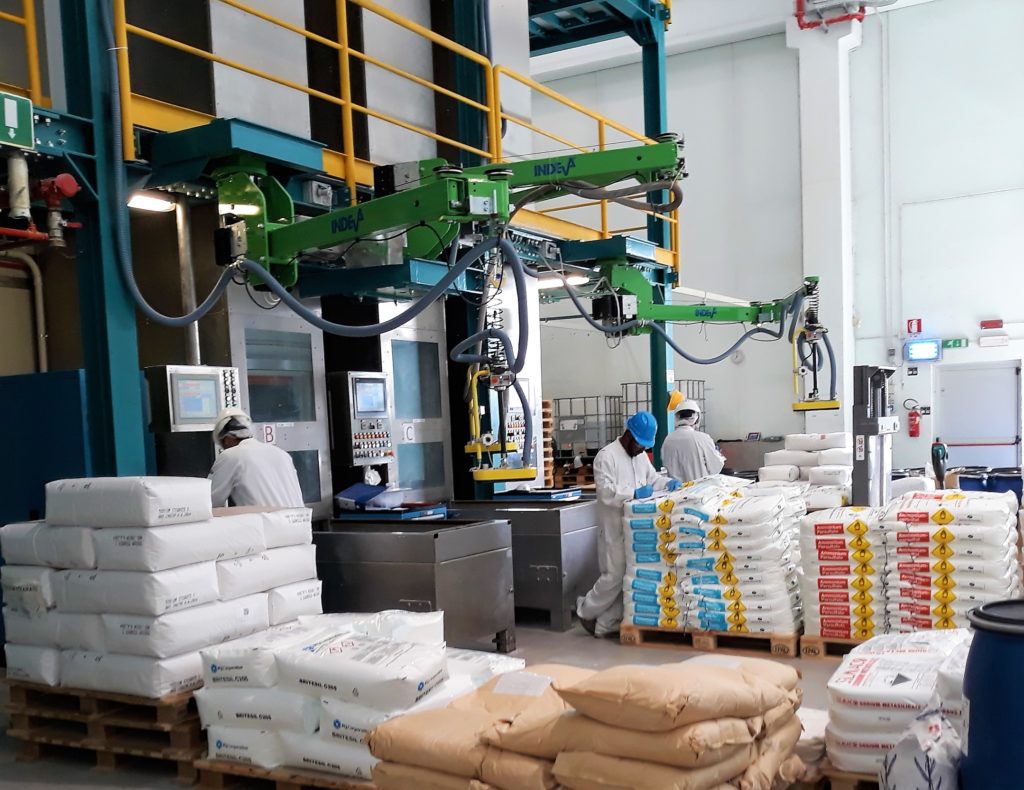

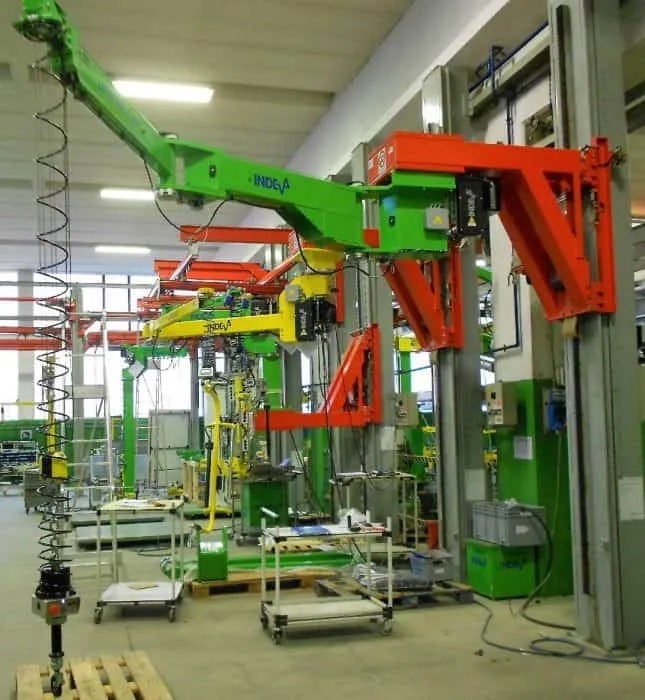

Liftronic® Pro с колонным монтажом и шарнирным рычагом

Liftronic® Pro с креплением на колонне и шарнирным рычагом

Версия Liftronic® Pro с колонной и рычагом доступна в различных конфигурациях в зависимости от максимальной грузоподъемности, длины рычага и высоты колонны, необходимой для каждого применения.

Он поставляется в комплекте со специально разработанным инструментом для захвата.

Его можно закрепить на полу или на подвижной опорной платформе.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
• Автоматическое определение веса и автоматическая балансировка
• Возможность интеграции с App-Indeva и INDEVA® Gateway
• Непревзойденная безопасность
• Эргономичный дизайн
• Специально разработанные захватывающие устройства
• Компактный и легкий
• Быстрый, отзывчивый и точный
• Низкий углеродный след

ТЕХНИЧЕСКИЕ ДАННЫЕ
Макс. грузоподъемность: от 80 до 320 кг (вес подъемного инструмента включительно)
Питание: 110/230 В переменного тока – 50/60 Гц
Потребляемая мощность: макс. 700 ВА
Вертикальный ход: до 2,80м

подробнее свернуть

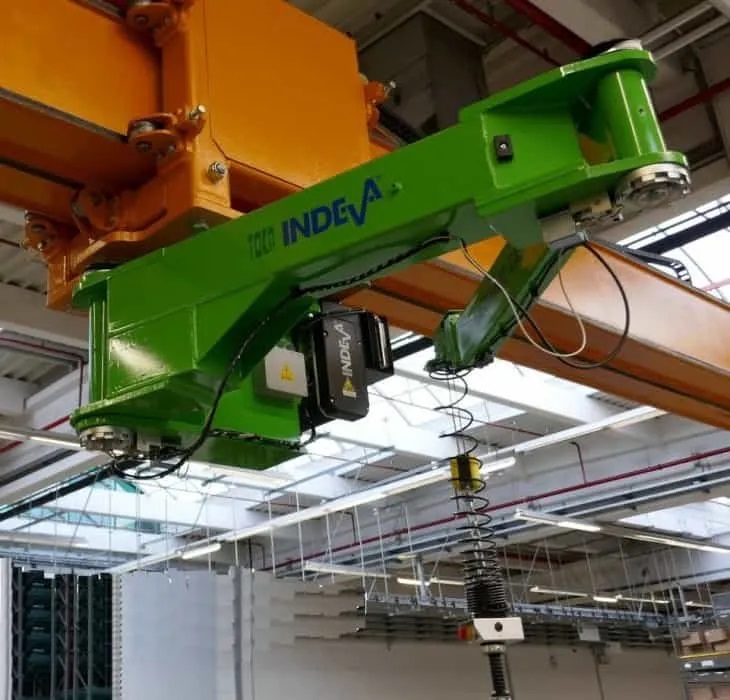

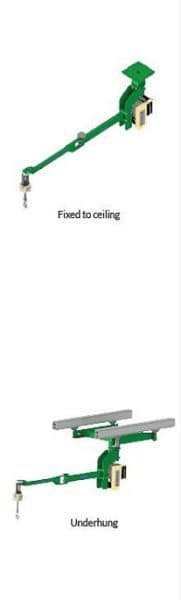

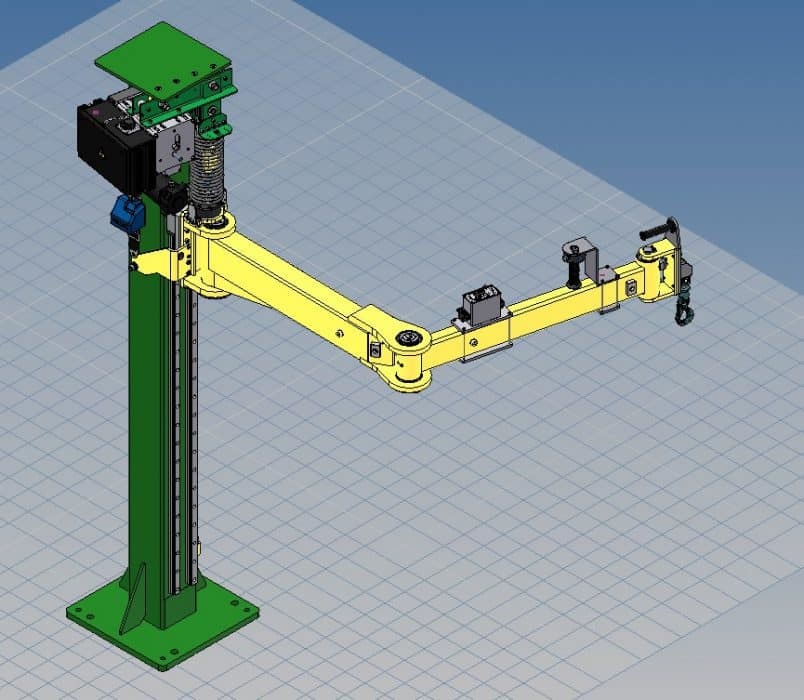

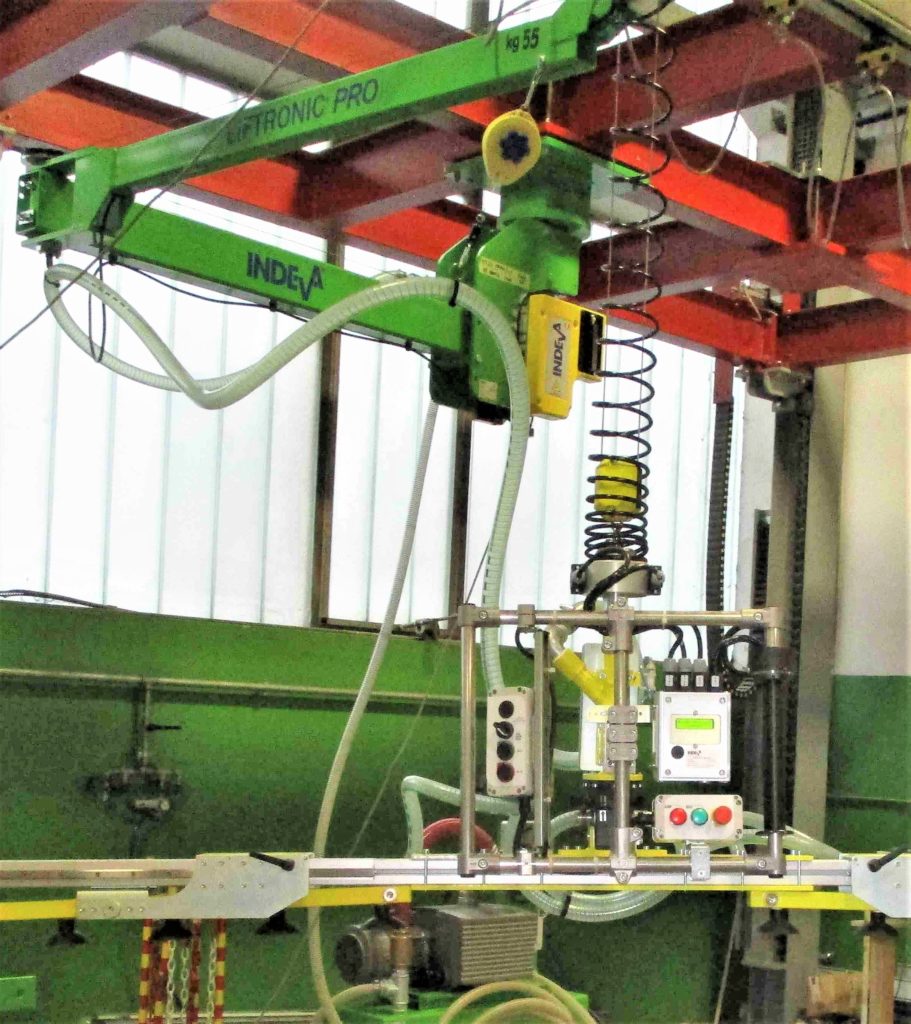

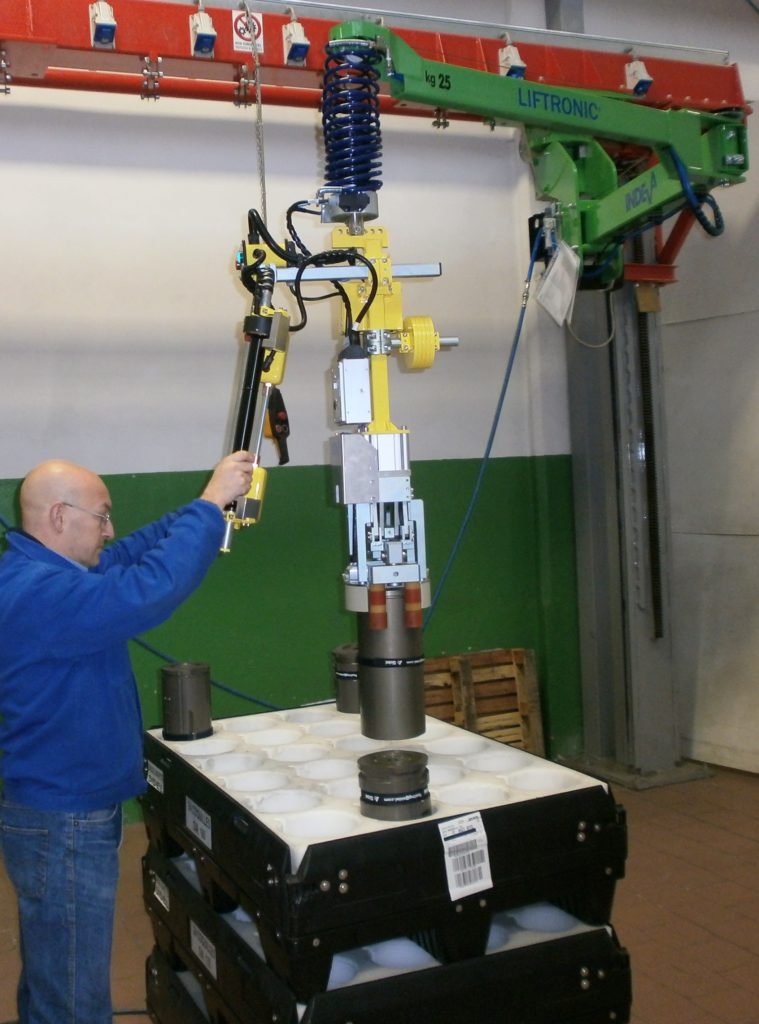

Liftronic® Pro - подвесная направляющая, крепление на потолок с помощью рычага

Подвесной или потолочный INDEVA® Liftronic® Pro с шарнирным рычагом. Это решение подходит, когда вы не можете использовать пространство на полу для колонного монтажа или вам нужно покрыть большую площадь.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Автоматическое определение веса и автоматическая балансировка
• Возможность интеграции с App-Indeva и INDEVA® Gateway
• Непревзойденная безопасность
• Эргономичный дизайн
• Специально разработанные захватывающие устройства
• Компактный и легкий
• Быстрый, отзывчивый и точный
• Низкий углеродный след

ТЕХНИЧЕСКИЕ ДАННЫЕ

Макс. грузоподъемность: от 80 до 320 кг (вес подъемного инструмента включительно)
Питание: 110/230 В переменного тока – 50/60 Гц
Потребляемая мощность: макс. 700 ВА
Вертикальный ход: до 2,80м

подробнее свернуть

Технический паспорт

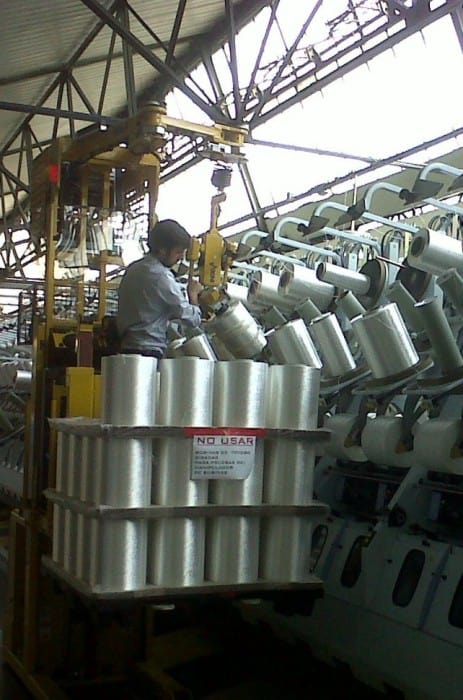

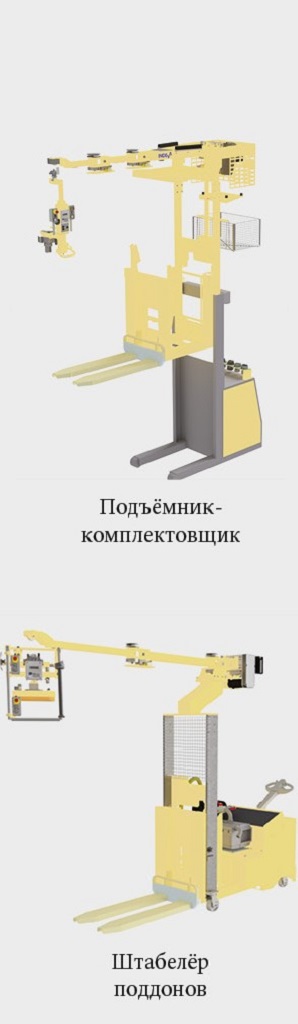

Liftruck: Автопогрузчик или подъемная тележка с установленным на нем электронным манипулятором

INDEVA ® Liftruck: Транспаллетная или подъемная тележка или комплектовщик заказов с установленным на нем электронным манипулятором Liftronic ® .
INDEVA ® Liftruck — промышленный манипулятор, включающий в себя комплектовщик заказов для перемещения поддона с катушками, INDEVA ® Liftronic ® с шарнирной рукой и орбитальную инструментальную головку для перемещения катушек. Необходим в текстильной промышленности на участках текстурирования, прядения и ткачества для загрузки шпулярников высотой до 5 м с катушками весом до 40 кг. Один человек может выполнить весь рабочий цикл: собрать поддоны на складе и перенести их на шпулярник, установить катушки на шпулярник до поворота на 90°, собрать и переместить все трубы и картонные заготовки. Оператор может быстро и точно поднимать и снимать катушки с помощью орбитальной инструментальной головки с разжимным патроном. Снятие допускается только тогда, когда катушка надежно установлена ​​на штифт. Электронный балансир INDEVA ® обеспечивает плавную, быструю и точную обработку рулонов. Погрузчик INDEVA ® Liftruck также можно использовать для перемещения картонных коробок с помощью вакуумного захвата.

Основные характеристики

  • Максимальная грузоподъемность: 50 кг
  • Максимальный вертикальный ход: макс. 3000 мм
  • Максимальная скорость подъема: 0,6 м/с
  • Управление: электронное – 24 вольта постоянного тока
  • Потребляемая мощность: 700 ВА
  • Шарнирный кронштейн: Orbit-Arm® – возможность изготовления кронштейнов нестандартной длины.
  • Захватывающий инструмент с орбитальной головкой и расширительным патроном: оснащен регулировкой барицентра катушки и быстросъемным устройством для быстрой замены патрона, что позволяет работать с катушками диаметром от 70 до 150 мм.
  • Для обработки картонных коробок можно использовать вакуумный захватчик в качестве конечного эффектора.
  • Панель управления: содержит указатель поворота, индикатор заряда аккумулятора, руль, ручку управления для движения назад/вперед, аварийную остановку.
  • Предохранительные устройства: при отсутствии питания срабатывает аварийная механическая блокировка, а тормоз ограничивает скорость опускания двигателя.
подробнее свернуть

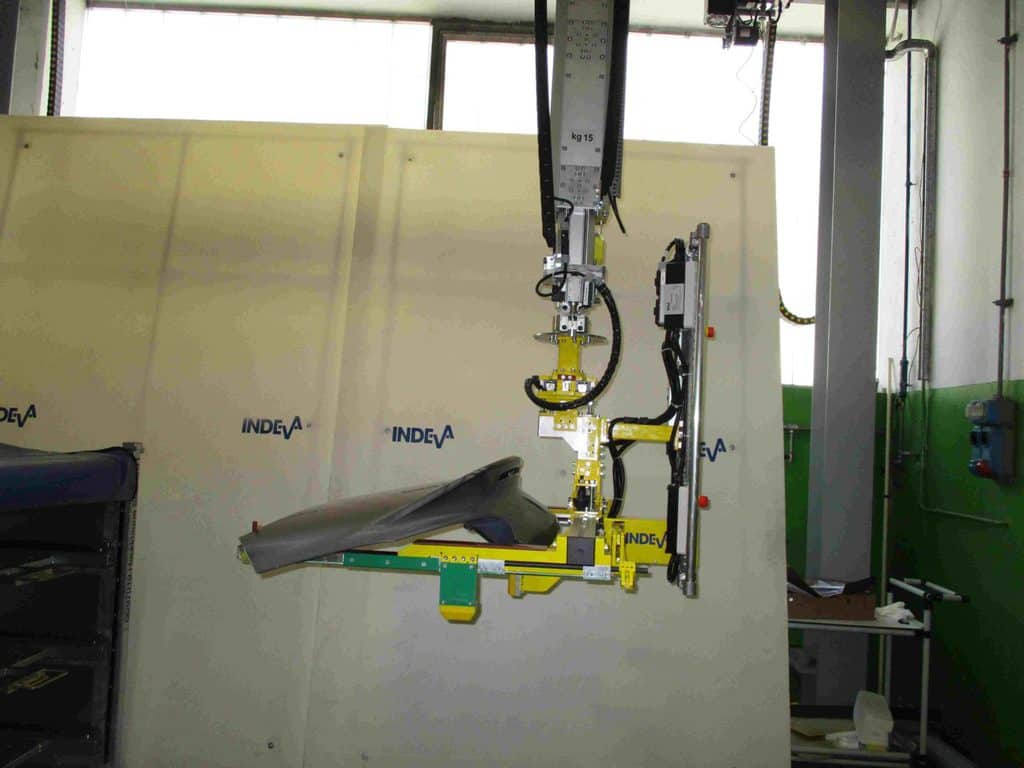

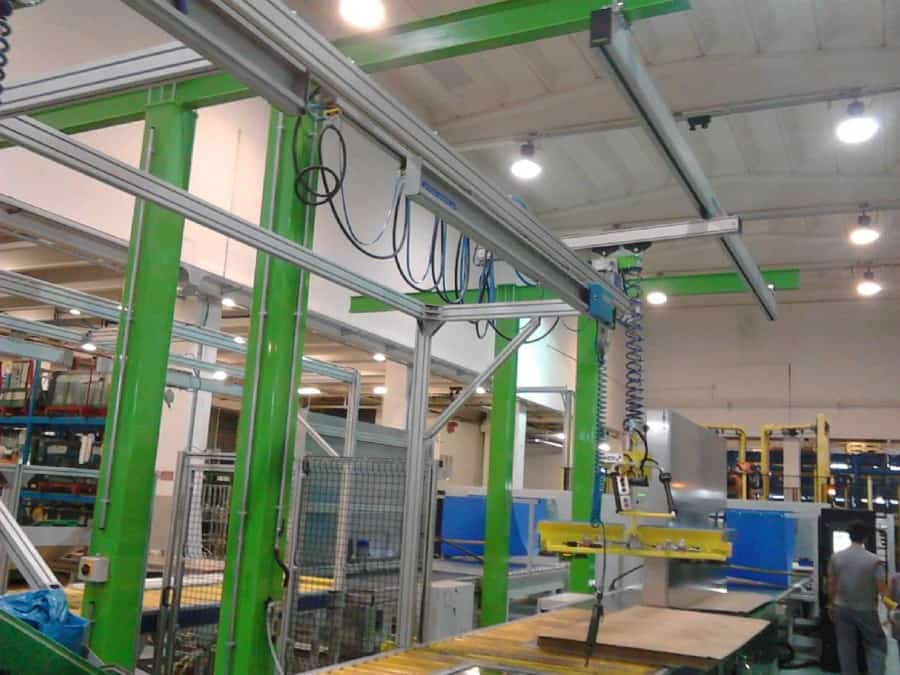

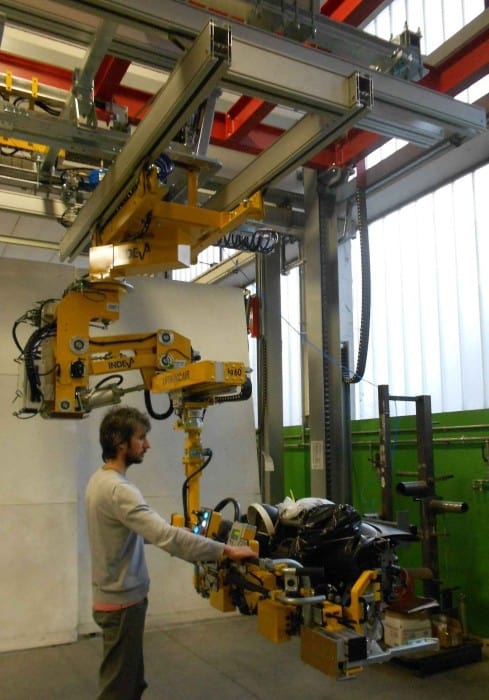

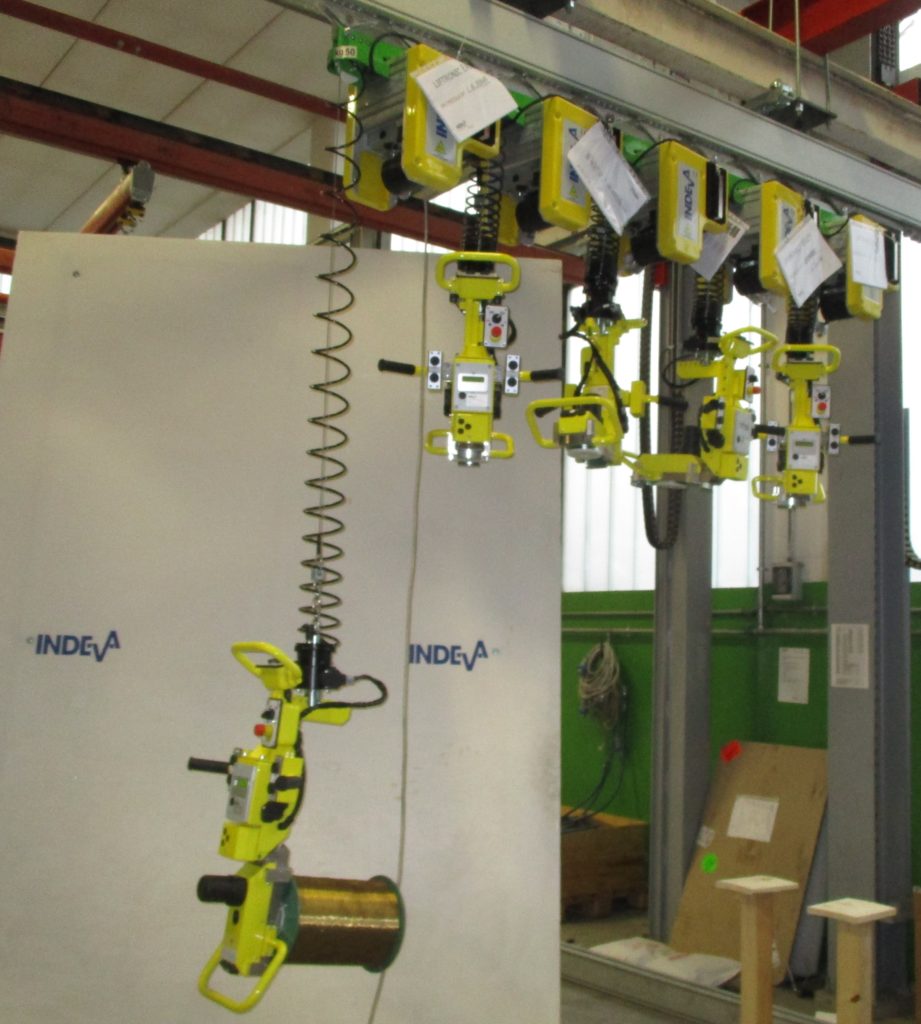

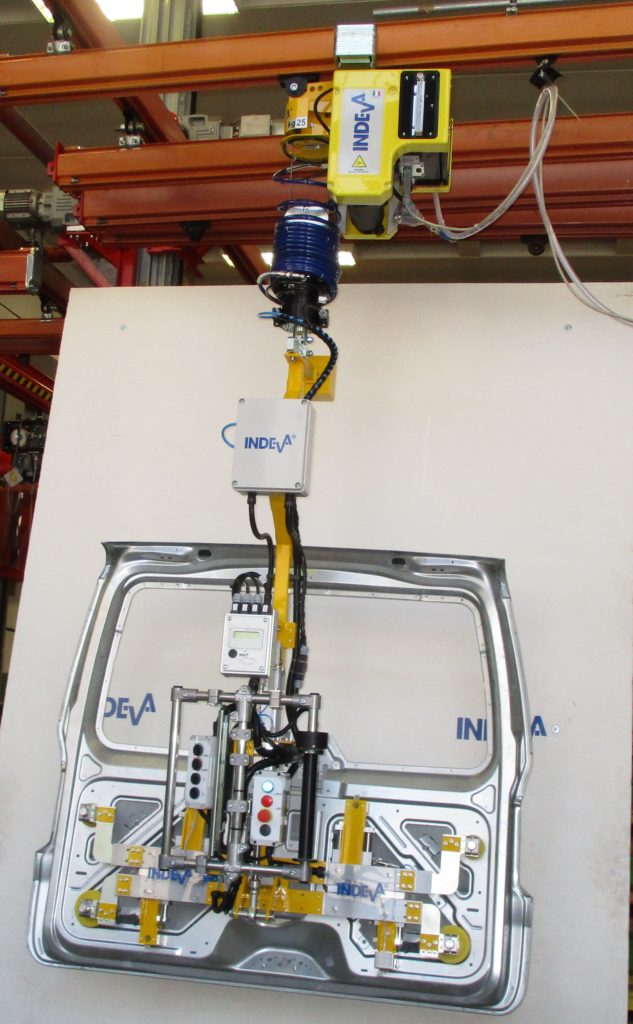

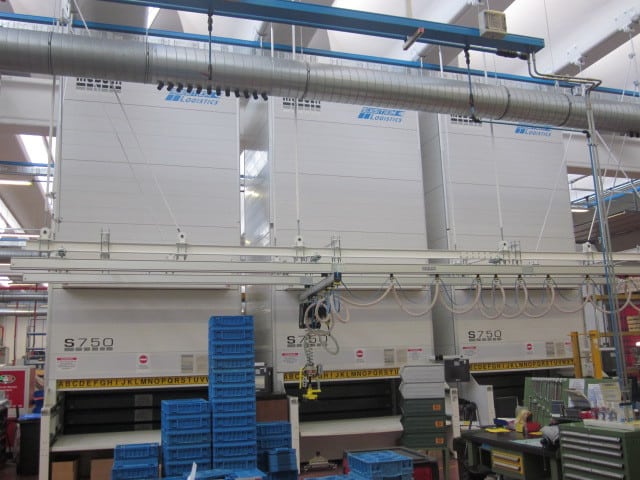

Liftronic ® Pro – крепление на подвесном рельсе

Рельсовая модель манипулятора Liftronic® монтируется на подвесном рельсе и скользит по рельсам, установленным на мосту. Она подходит для покрытия большой рабочей зоны.


Основные характеристики
• Автоматическое определение веса и автоматическая балансировка
• Возможность интеграции с App-Indeva и INDEVA ® Gateway
• Непревзойденная безопасность
• Эргономичный дизайн
• Индивидуально разработанные захватные устройства
• Компактность и легкость
• Скорость, отзывчивость и точность
• Низкий углеродный след

ТЕХНИЧЕСКИЕ ДАННЫЕ
Макс. общая грузоподъемность: от 80 до 320 кг (включая вес подъемного инструмента)
Электропитание: 110/230 В переменного тока – 50/60 Гц
Потребляемая мощность: макс. 700 ВА
Вертикальный ход: до 2,80 м



подробнее свернуть

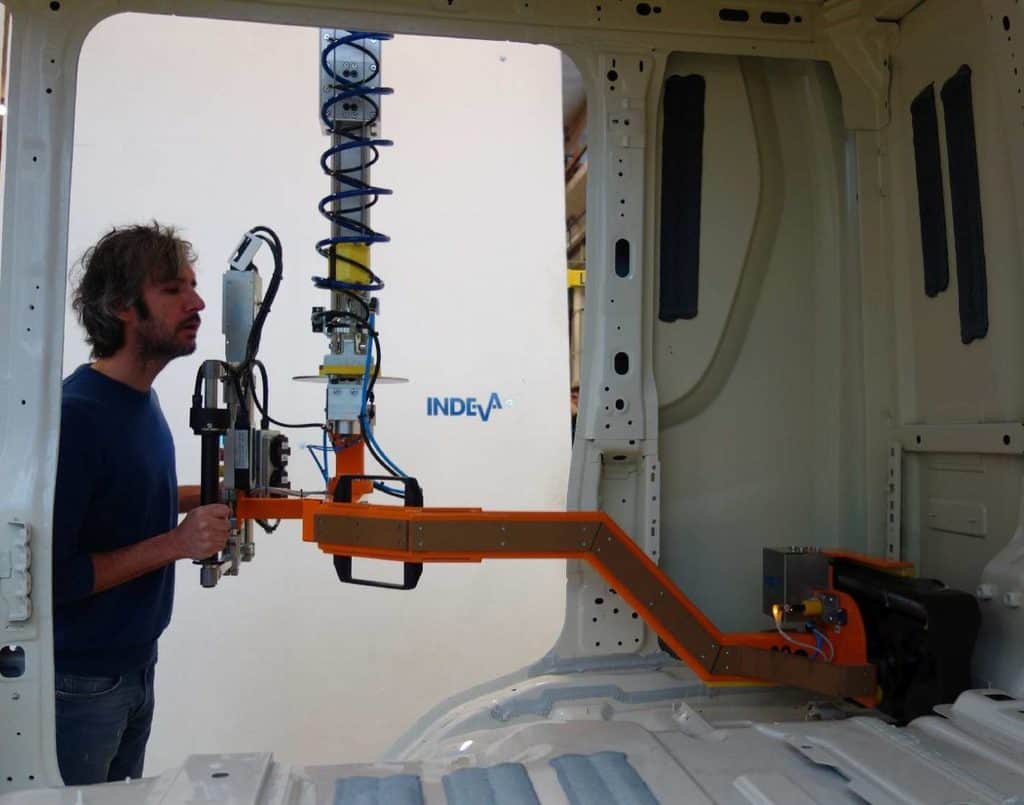

Liftronic ® телескопический манипулятор

Интеллектуальный манипулятор Liftronic ® , установленный на телескопической колонне, отличается прочностью, плавным ходом, отсутствием люфта и неприхотливостью в обслуживании даже при работе с нецентрированными грузами.

Основные характеристики

• Автоматическое определение веса и автоматическая балансировка
• Широкий обзор и маневренность
• Непревзойденная безопасность
• Эргономичный дизайн
• Специальные захватные устройства
• Компактный и легкий
• Быстрый, отзывчивый и точный
• Низкий углеродный след

ТЕХНИЧЕСКИЕ ДАННЫЕ

Макс. общая грузоподъемность: 120 кг
Макс. скорость подъема: 18 м/мин
Вертикальный телескопический ход: до 1,30 м



подробнее свернуть

Liftronic® Easy​

ТЕХНИЧЕСКИЙ ПАСПОРТJUMBO Liftronic Easy

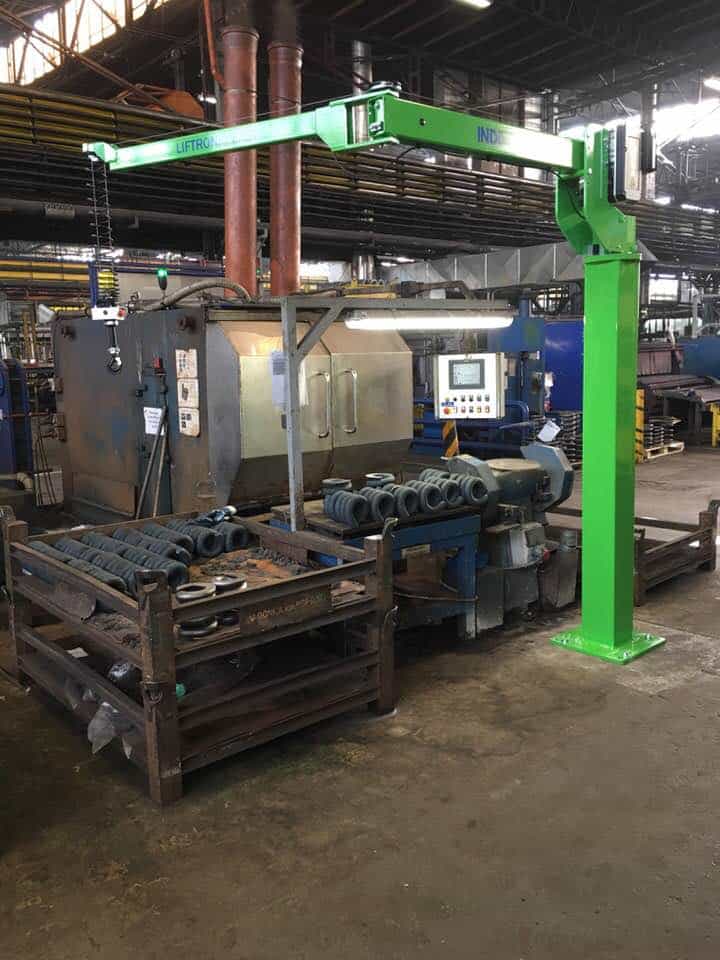

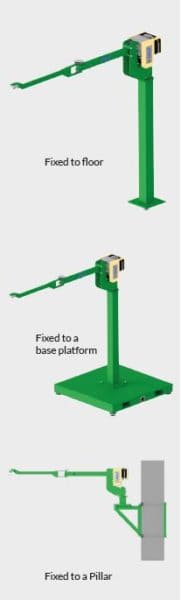

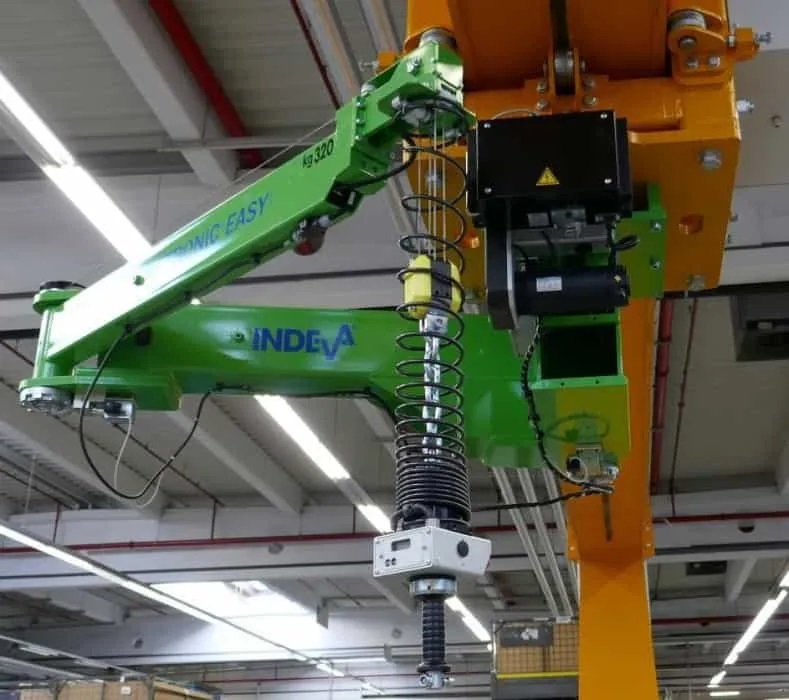

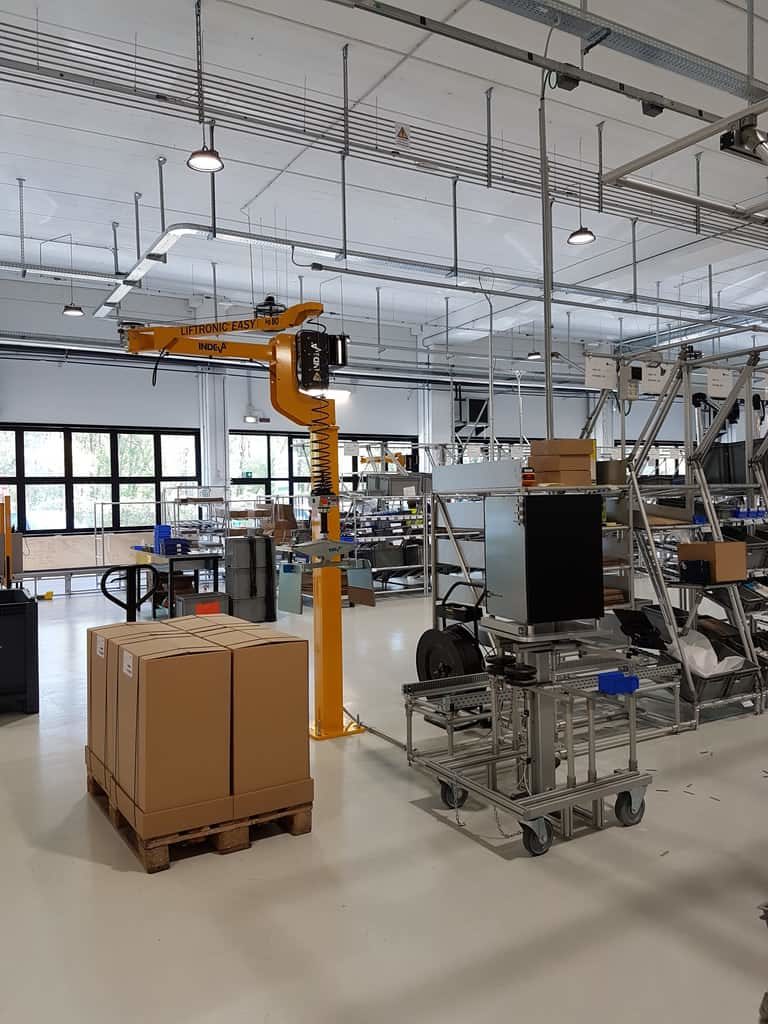

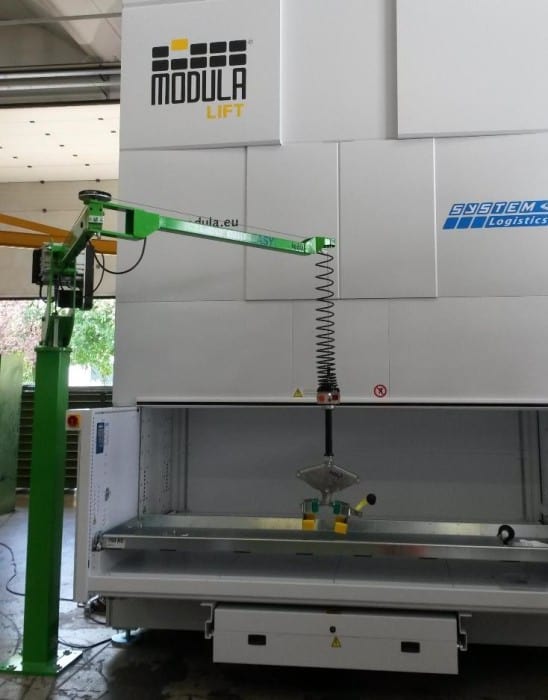

Liftronic® Easy – смонтирован на колонне

Версия Liftronic® Easy на колоне и с рычагом доступна в различных конфигурациях в зависимости от максимальной грузоподъемности, длины рычага и высоты колонны, необходимой для каждого применения. Его можно закрепить на полу или на подвижной опорной платформе.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Автоматическое определение веса и автоматическая балансировка
• Возможность интеграции с App-Indeva и INDEVA® Gateway
• Непревзойденная безопасность
• Эргономичный дизайн
• Простые захватывающие устройства
• Компактный и легкий
• Быстрый, отзывчивый и точный
• Низкий углеродный след

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Макс. грузоподъемность: от 80 до 320 кг (вес подъемного инструмента включительно)
  • Питание: 110/230 В переменного тока – 50/60 Гц
  • Потребляемая мощность: макс. 700 ВА Степень
  • защиты корпуса: 54 IP
  • Вертикальный ход: до 2,80м
подробнее свернуть

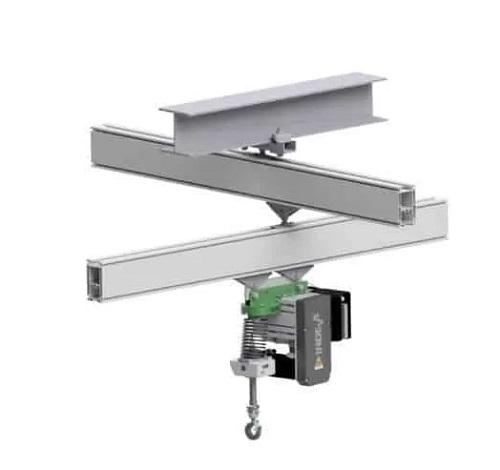

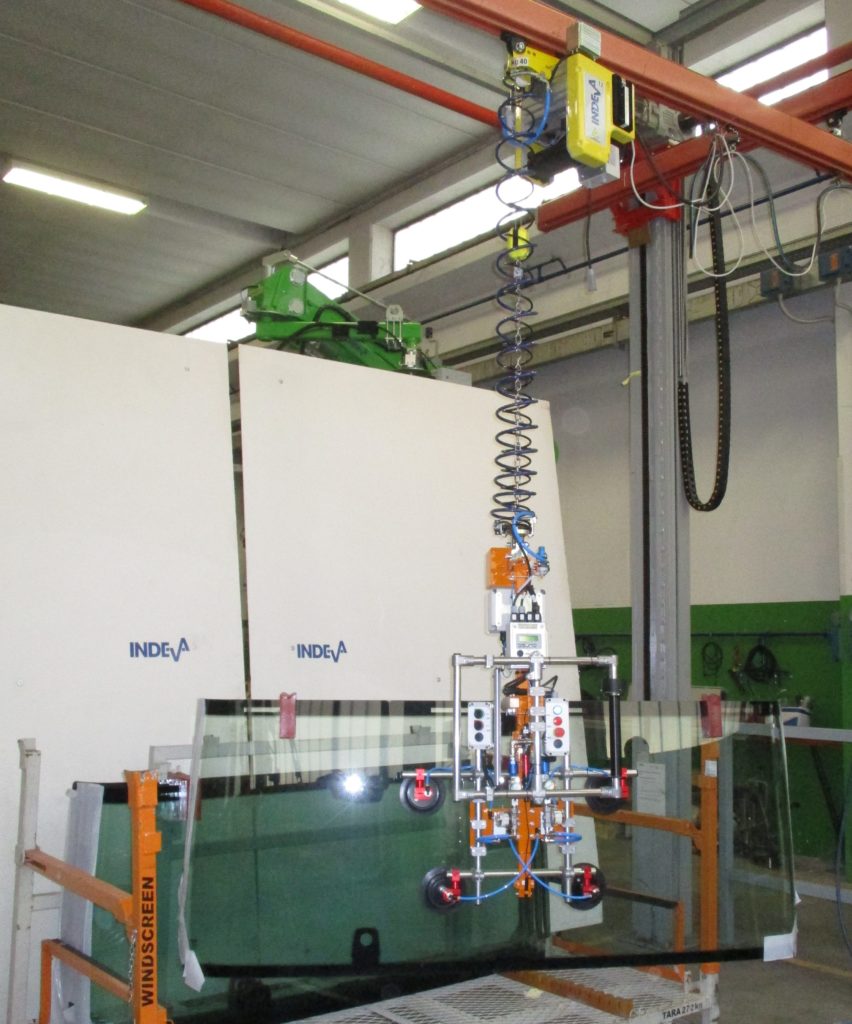

Liftronic® Easy – подвесная рейка, монтаж на потолок, с шарнирным рычагом

Модель Liftronic® Easy, устанавливаемая на балке, скользит по рельсам, установленным на подвесном мосту. Она подходит для покрытия большой рабочей зоны.

Основные характеристики

• Автоматическое определение веса и автоматическая балансировка
• Возможность интеграции с App-Indeva и INDEVA® Gateway
• Непревзойденная безопасность
• Эргономичный дизайн
• Простые захватывающие устройства
• Компактный и легкий
• Быстрый, отзывчивый и точный
• Низкий углеродный след

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Макс. грузоподъемность: от 80 до 320 кг (вес подъемного инструмента включительно)
  • Питание: 110/230 В переменного тока – 50/60 Гц
  • Потребляемая мощность: макс. 700 ВА
  • Вертикальный ход: до 2,80м
подробнее свернуть

ТЕХНИЧЕСКИЙ ПАСПОРТ

Liftronic ® Easy – подвесной манипулятор, установленный на рейке

Модель Liftronic® Easy , що встановлюється на рейці, ковзає по рейках, встановлених на підвісному мосту. Вона підходить для покриття великої робочої зони.

Основні характеристики

• Автоматичне визначення ваги та автоматичне балансування
• Можливість інтеграції з App-Indeva та INDEVA ® Gateway
• Неперевершена безпека
• Ергономічний дизайн
• Прості захоплювальні пристрої
• Компактний та легкий
• Швидкий, чуйний та точний
• Низький вуглецевий слід

ТЕХНІЧНІ ДАНІ

  • Макс. вантажопідйомність: від 80 до 320 кг (вага підйомного інструменту включно)
  • Живлення: 110/230 В змінного струму – 50/60 Гц
  • Споживана потужність: макс. 700 ВА
  • Вертикальний хід: до 2,80 м



подробнее свернуть

ТЕХНІЧНИЙ ПАСПОРТ

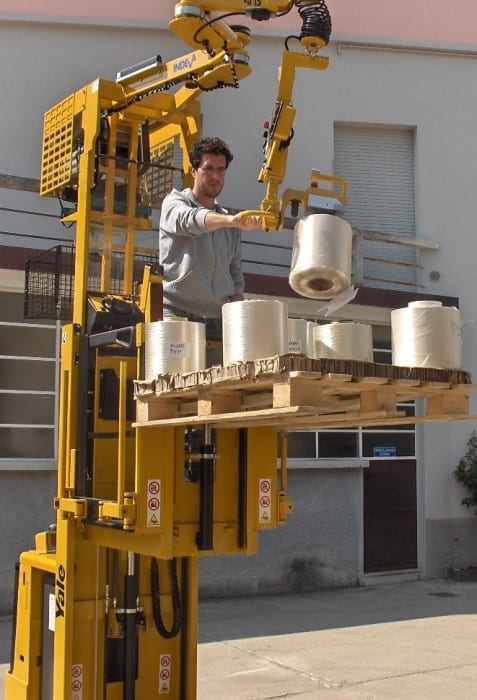

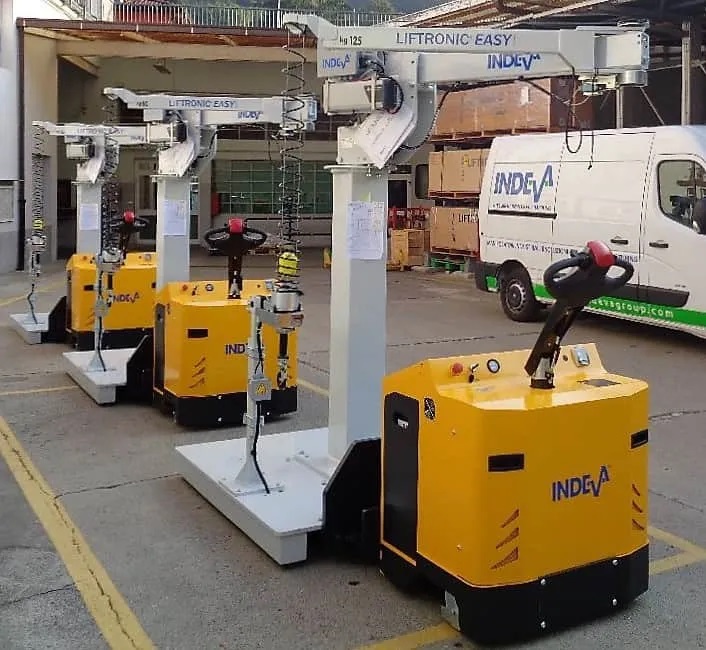

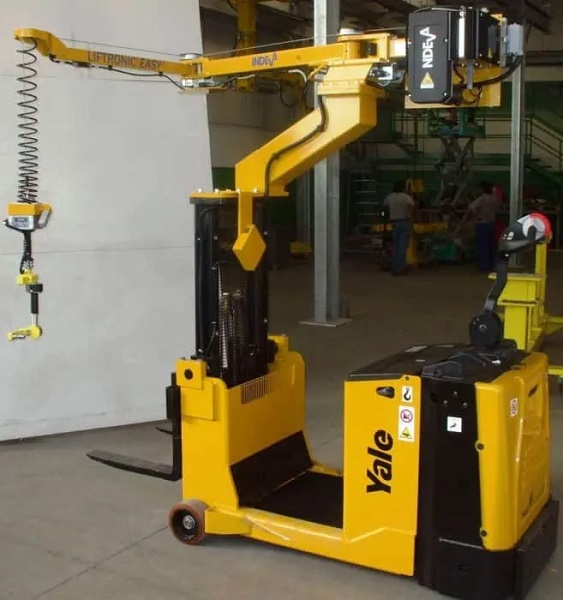

Liftronic® Easy – версия автопогрузчик Lifttruck

Liftronic® Easy можно закрепить на базовой платформе или на вилах погрузчика Lifttruck.

Основные характеристики

  • Максимальная грузоподъемность: 50 кг
  • Максимальный вертикальный ход: макс. 2800 мм
  • Максимальная скорость подъема: 0,6 м/с
  • Управление: электронное – 24 вольта постоянного тока
  • Потребляемая мощность: 700 ВА
  • Шарнирный кронштейн Orbit-Arm ® – возможность изготовления кронштейнов нестандартной длины.
  • Панель управления: содержит указатель поворота, индикатор заряда аккумулятора, руль, ручку управления для движения назад/вперед, аварийную остановку.
  • Предохранительные устройства: при отсутствии питания срабатывает аварийная механическая блокировка, а тормоз ограничивает скорость опускания двигателя.
подробнее свернуть

ТЕХНІЧНИЙ ПАСПОРТ

Liftronic ® Easy – версия с линейным манипулятором

Версия с линейным манипулятором – лучшее решение для достижения смещенных нагрузок в рабочей зоне с низким потолком.

Основные характеристики

  • Автоматическое определение веса и автоматическая балансировка веса нагрузки
  • Высокая точность размещения погрузки
  • Груз не испытывает ни одного удара во время расположения
  • Сенсорная ручка обеспечивает контролируемое движение кончиками пальцев: вы можете перемещать груз с нужной скоростью, очень быстро или очень медленно.
  • Полная безопасность при внезапной потере нагрузки: элементы управления мгновенно балансируют систему, тем самым устраняя риск внезапного движения инструментов вверх.
  • Удобный для пользователя
  • Легко обслуживать
  • Доступное дистанционное обслуживание
подробнее свернуть

Liftronic® Air

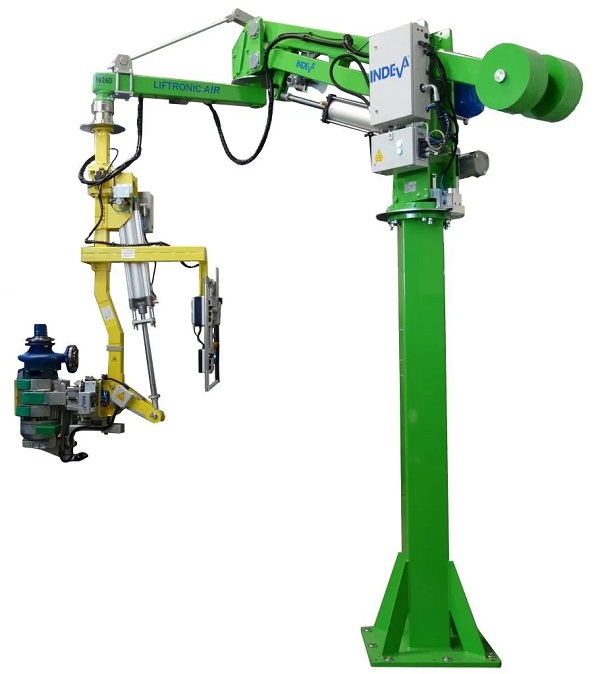

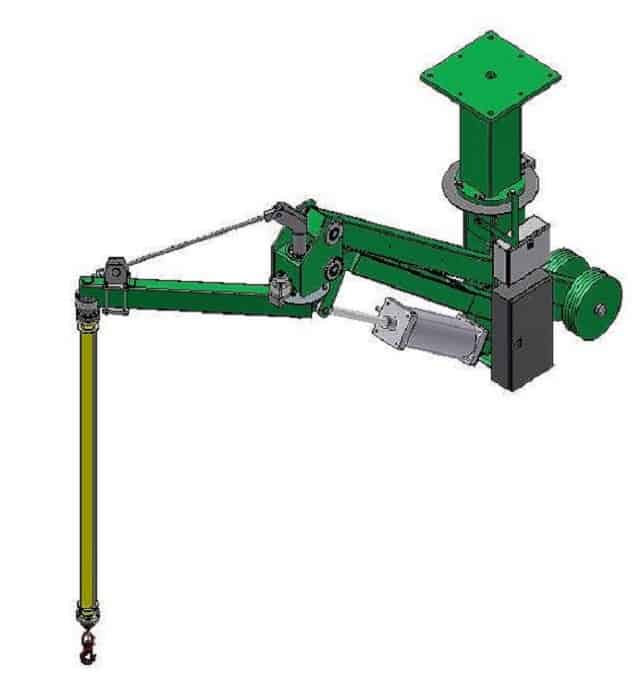

Liftronic® Air – Монтаж на колонне

Манипулятор на колонне INDEVA® Liftronic® Air: пневматический привод, электронное управление

Основные характеристики

• Давление воздуха 0,65 МПа (6,5 бар)
• Питание 115/230 В переменного тока, 50/60 Гц
• Потребляемая мощность 100 ВА
• Степень защиты корпуса IP54
• Уровень шума < 70 дБ(А)
• Ограничитель грузоподъемности
• Скорость подъема от 15 до 30 м/мин
• Тормоз оси основной колонны
• Тормоз оси промежуточного шарнира
• Вращение колонны на 360°
• Вращение оси инструмента на 550°
• Медленное опускание при потере давления
• Тип балансировки: предустановленная нагрузка или самобалансировка (в зависимости от инструмента)

Технические характеристики можно скачать в пдф.

ТЕХНИЧЕСКИЙ ПАСПОРТ LIFTRONIC AIR 80 – МОНТАЖ НА КОЛОННЕ
ТЕХНИЧЕСКИЙ ПАСПОРТ LIFTRONIC AIR 160 – МОНТАЖ НА КОЛОННЕ
ТЕХНИЧЕСКИЙ ПАСПОРТ LIFTRONIC AIR 250 – МОНТАЖ НА КОЛОННЕ
ТЕХНИЧЕСКИЙ ПАСПОРТ LIFTRONIC AIR 400 – МОНТАЖ НА КОЛОННЕ

подробнее свернуть

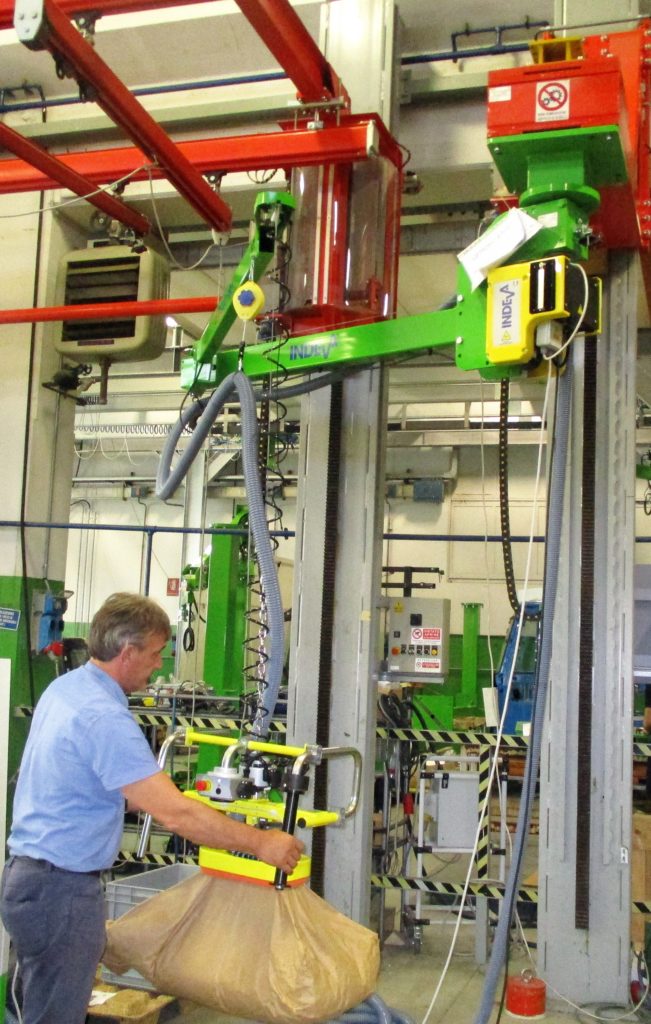

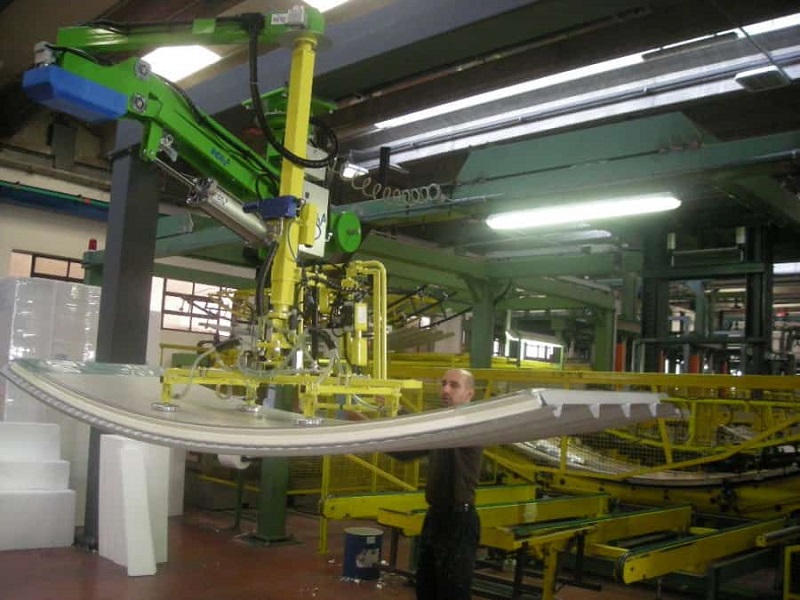

Liftronic ® Air Подвесная рейка – потолочный монтаж

Подвесная рейка – потолочный монтаж INDEVA ® Liftronic ® Air с пневматическим приводом и электронным управлением.

Основные характеристики

• Давление воздуха 0,65 МПа (6,5 бар)
• Питание 115/230 В переменного тока 50/60 Гц
• Потребляемая мощность 100 ВА
• Степень защиты корпуса IP54
• Уровень шума < 70 дБ(A)
• Ограничитель грузоподъемности
• Скорость подъема от 15 до 30 м/мин
• Тормоз главной оси колонны
• Тормоз промежуточной оси шарнира
• Вращение колонны на 360°
• Вращение оси инструмента на 550°
• Медленное опускание при снижении давления
• Тип балансировки: предварительная настройка погрузки или самобалансировки (зависит от оснащения)

Технические данные:

ТЕХНИЧЕСКИЙ ПАСПОРТ LIFTRONIC AIR 80 – ДЛЯ МОНТАЖА НА ПОТОЛОК /РЕЙКУ
ТЕХНИЧЕСКИЙ ПАСПОРТ LIFTRONIC AIR 160 – ДЛЯ МОНТАЖА НА ПОТОЛОК  /РЕЙКУ
ТЕХНИЧЕСКИЙ ПАСПОРТ LIFTRONIC AIR 250 – ДЛЯ МОНТАЖА НА ПОТОЛОК /РЕЙКУ
ТЕХНИЧЕСКИЙ ПАСПОРТ LIFTRONIC AIR 400 – ДЛЯ МОНТАЖА НА ПОТОЛОК
ТЕХНИЧЕСКИЙ ПАСПОРТ LIFTRONIC AIR 400 – ДЛЯ МОНТАЖА НА РЕЙКУ

подробнее свернуть

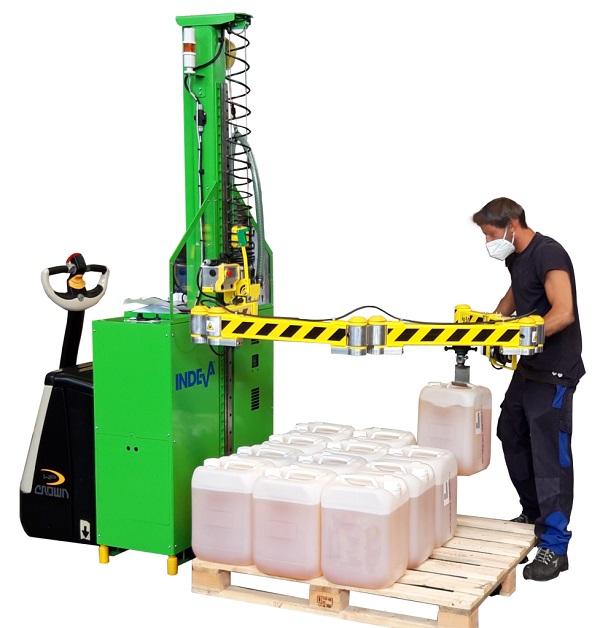

Liftronic® Mobile

Брошура Liftronic Mobile Технічний листТехнический паспорт

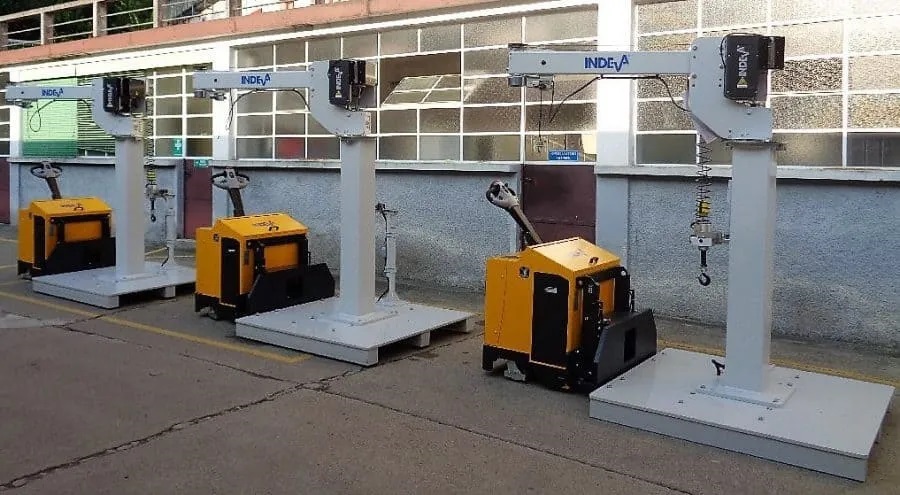

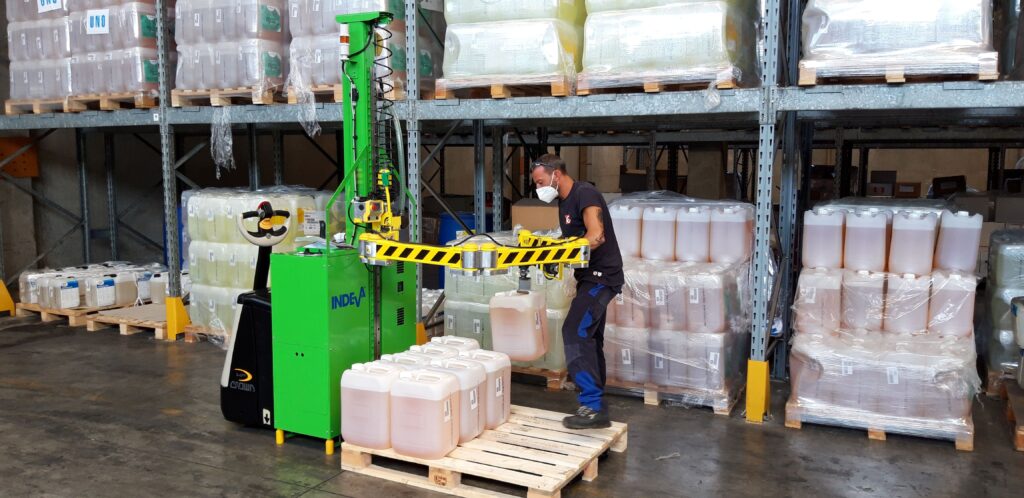

Liftronic® Mobile для установки на тележку

Liftronic Mobile — это вспомогательное устройство подъема INDEVA, предназначенное для установки на тележку для перемещения и использования там, где это необходимо.

Основные характеристики и преимущества Liftronic Mobile

  • Легко крепится на тележку для поддонов.
  • Одно вспомогательное устройство подъема доступно для различных рабочих станций.
  • Обеспечивает очень плавное манипулирование благодаря 4-шарнирному рычагу.
  • Автоматическое определение веса и автоматическая балансировка
  • Безопасно и легко передвигаться
  • Быстрый, отзывчивый и точный
  • Низкий углеродный след
  • Легкая замена захватов для разных применений
  • Легкое обслуживание, все компоненты легкодоступны по съемному картеру.
подробнее свернуть
