Электронные манипуляторы серии Liftronic®

Пневматические манипуляторы серии PN

PN Ergo

ТЕХНИЧНИЧЕСКИЙ ПАСПОРТ PN 80 – МОНТАЖ НА КОЛОНУТЕХНИЧЕСКИЙ ПАСПОРТ PN 160 – МОНТАЖ НА КОЛОНУТЕХНИЧЕСКИЙ ПАСПОРТ PN 250 – МОНТАЖ НА КОЛОНУТЕХНИЧЕСКИЙ ПАСПОРТ PN 400 – МОНТАЖ НА КОЛОНУ

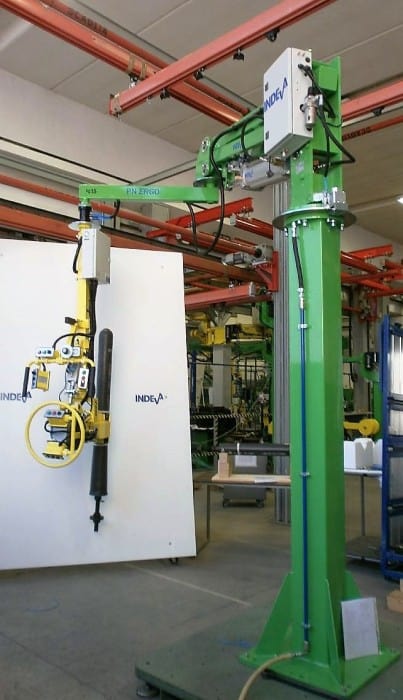

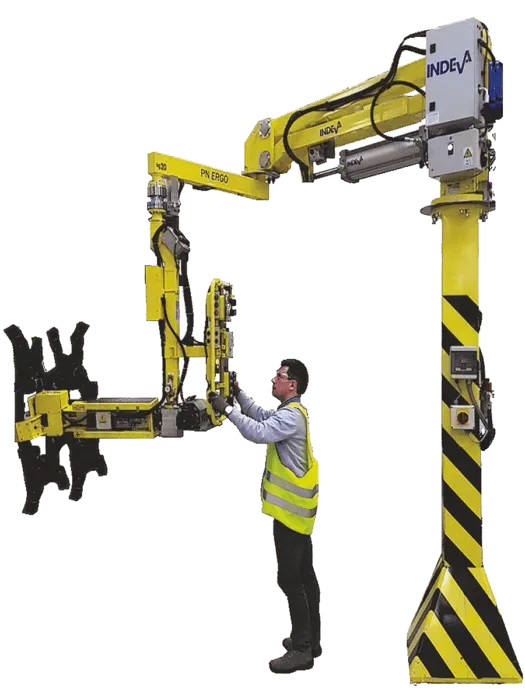

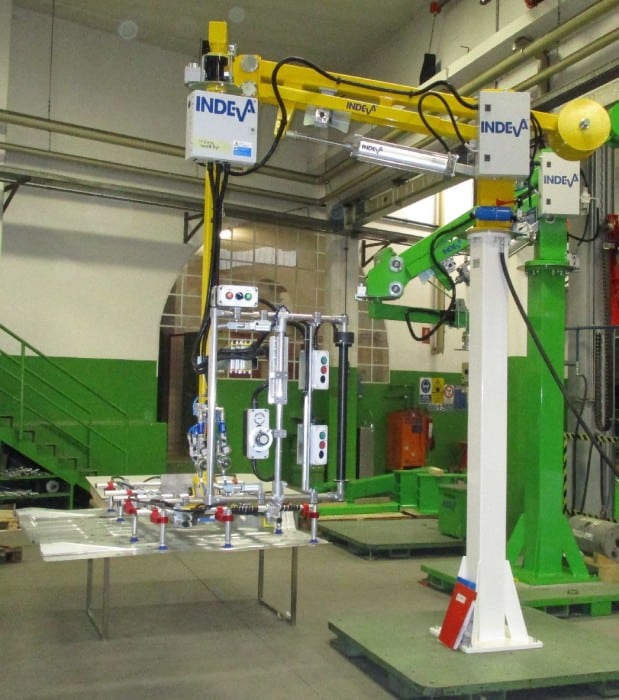

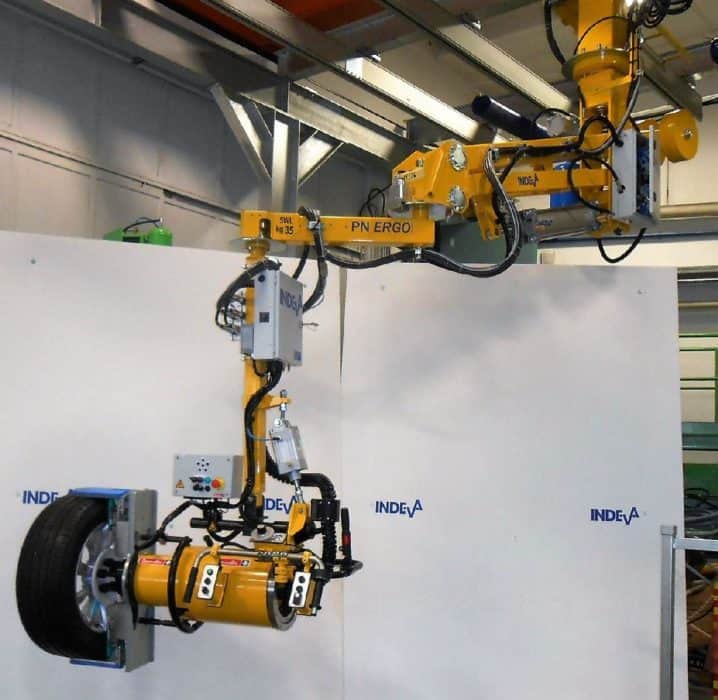

PN ERGO Пневматический манипулятор, установленный на колонне

Пневматические манипуляторы, монтируемые на колонне, с жестким рычагом

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Давление воздуха 0,65 МПа (6,5 бар)
• Уровень шума < 70 дБ (A)
• Скорость подъема от 15 до 30 м/мин
• Тормоз главной оси колонны
• Тормоз промежуточной оси шарнира
• Непрерывное вращение колонны
• Медленное опускание при снижении давления
• Балансировка нагрузки: стандартная, 1 предварительная настройка нагрузки

Технические данные можете скачать в PDF.

PN ERGO возможности использования:

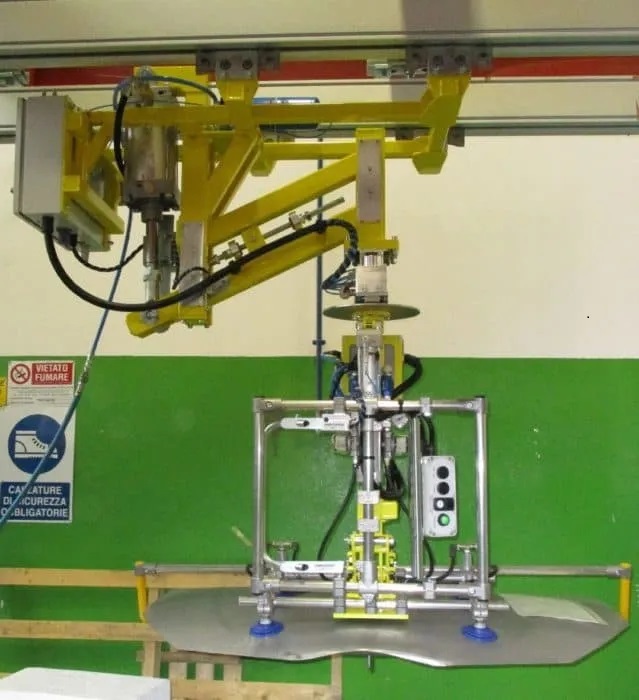

INDEVA PN400 для обработки листового металла

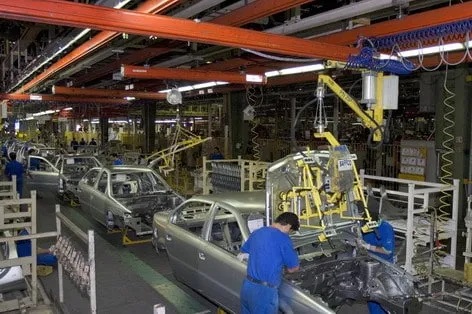

PN Ergo для обработки стеклянных деталей автомобилей
PN ERGO с колонной крепью и шарнирным рычагом для обработки тяжелых и горячих статоров
Обработка промышленных радиаторов с помощью пневматического манипулятора PN ERGO



подробнее свернуть

ТЕХНИЧЕСКИЙ ПАСПОРТ PN 80 – МОНТАЖ НА ПОТОЛОК/БАЛКУТЕХНИЧЕСКИЙ ПАСПОРТ PN 160 – МОНТАЖ НА ПОТОЛОК / БАЛКУТЕХНИЧЕСКИЙ ПАСПОРТ PN 250 – МОНТАЖ НА ПОТОЛОК / БАЛКУТЕХНІЧНИЙ ПАСПОРТ PN 400 – ДЛЯ СТЕЛЬНОГО МОНТАЖУТЕХНИЧЕСКИЙ ПАСПОРТ PN 400 – ДЛЯ МОНТАЖА НА БАЛКУ

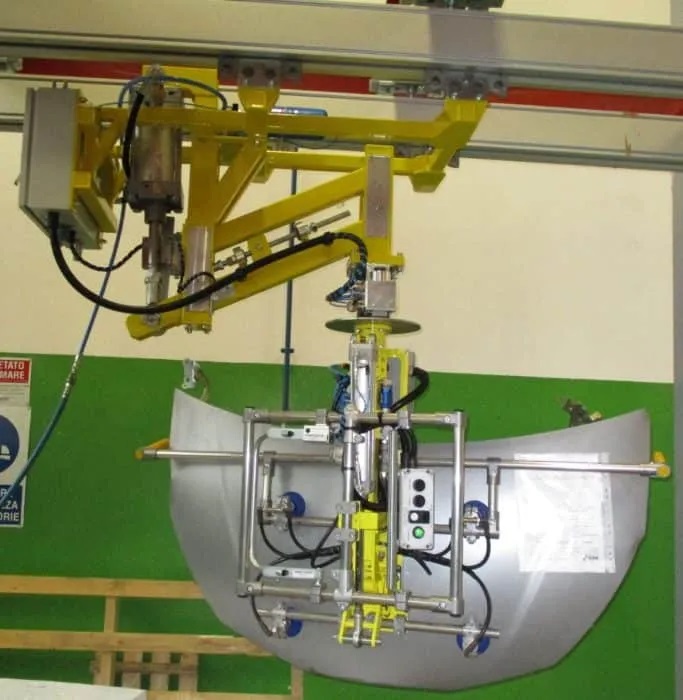

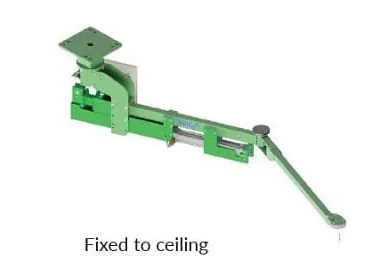

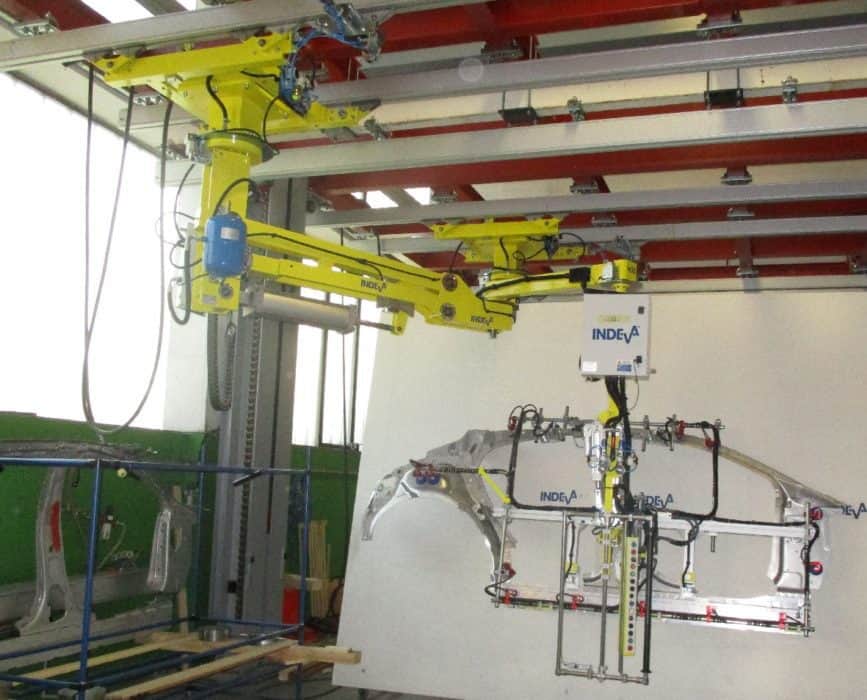

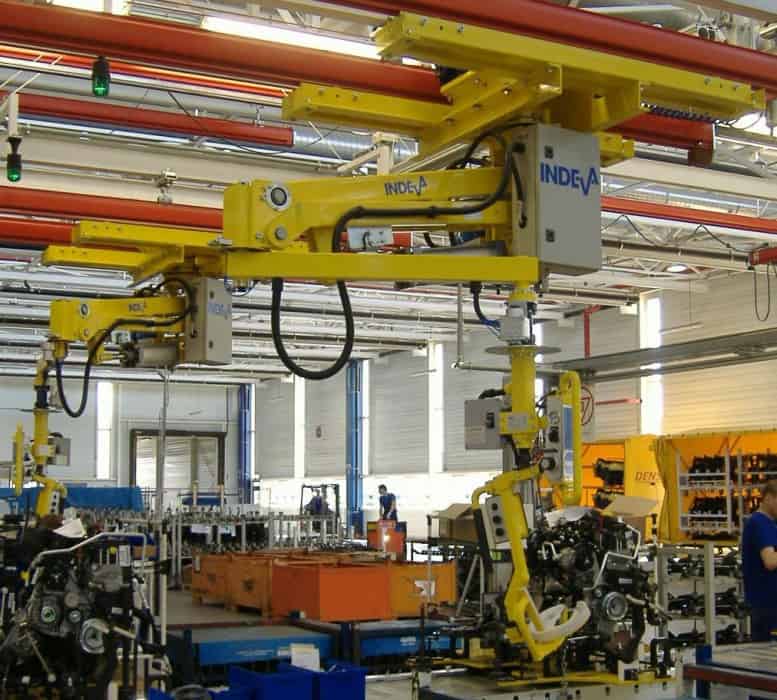

PN ERGO Пневматический манипулятор с жестким верхним кронштейном, потолочный монтаж

Пневматические манипуляторы, подвесные с креплением на потолке, с жестким кронштейном.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Давление воздуха 0,65 МПа (6,5 бар)
• Уровень шума < 70 дБ (A)
• Скорость подъема от 15 до 30 м/мин
• Тормоз главной оси колонны
• Тормоз промежуточной оси шарнира
• Непрерывное вращение колонны (недоступно с моторизированной раздвижной тележкой)
• Медленное опускание при снижении давления
• Балансировка нагрузки: стандартная, 1 предварительная настройка нагрузки

Технические данные вы можете скачать в PDF

подробнее свернуть

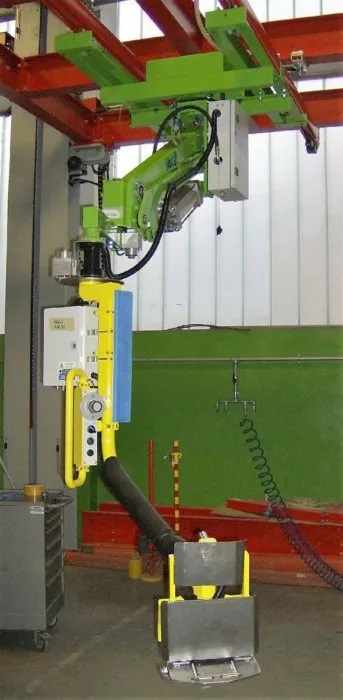

PN Compatto

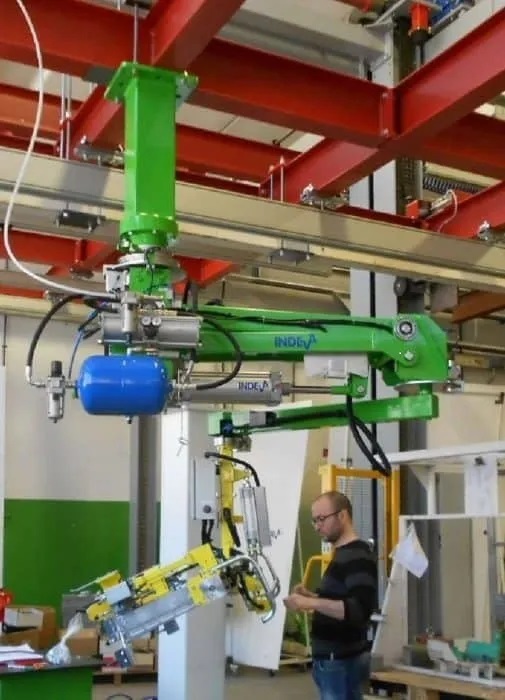

PN COMPATTO пневматические промышленные манипуляторы

PN COMPATTO – это пневматические промышленные манипуляторы с жестким вертикальным кронштейном, подходящие для применения в небольших рабочих зонах с низкими потолками.

Основные характеристики:

  • Скорость подъема от 15 до 30 м/мин
  • Управление: пневматическое
  • Давление воздуха: мин. 6 бар
  • Рабочая температура: от +5° до +50°C
  • Уровень шума:
  • Тормоз главной оси колонны
  • Тормоз оси промежуточного шарнира
  • Непрерывное вращение колонки
  • Предохранительные устройства: при снижении давления предохранительное устройство удерживает груз на месте, а инструменты медленно опускаются в пол. Специальные тормоза удерживают рукоятку и захватный инструмент неподвижно, когда они не используются.

Доступные опции

  • Вращающийся сустав на суставной оси
  • Системная блокировка грузоподъемности
  • Тормоз для движения вверх/вниз
  • Двойное тормозное усилие на главной и промежуточной осях
  • Специальная покраска
  • Раздвижная тележка

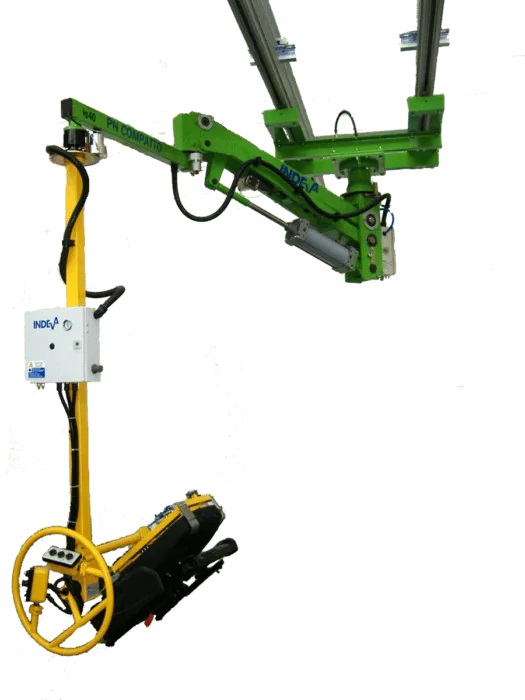

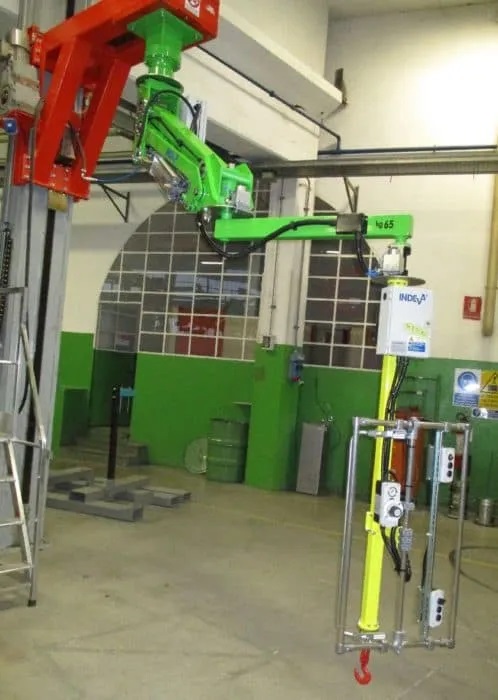

  • Пневматические промышленные манипуляторы PN Compatto с шарнирным рычагом, закрепленным на подвесной балке. Также доступна модель потолочного монтажа.
подробнее свернуть

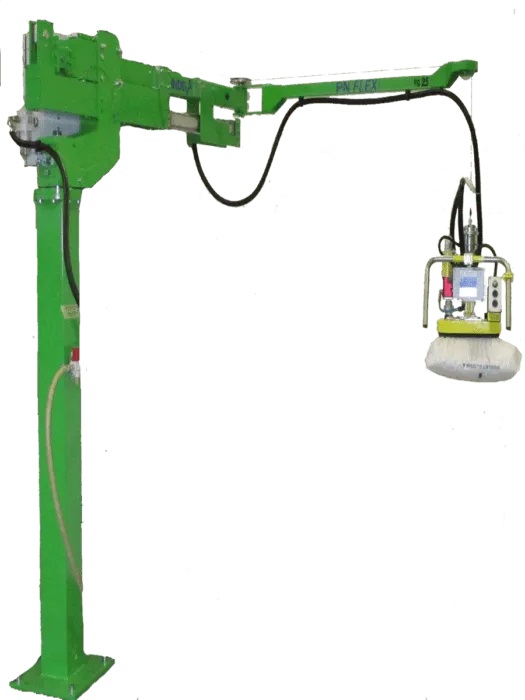

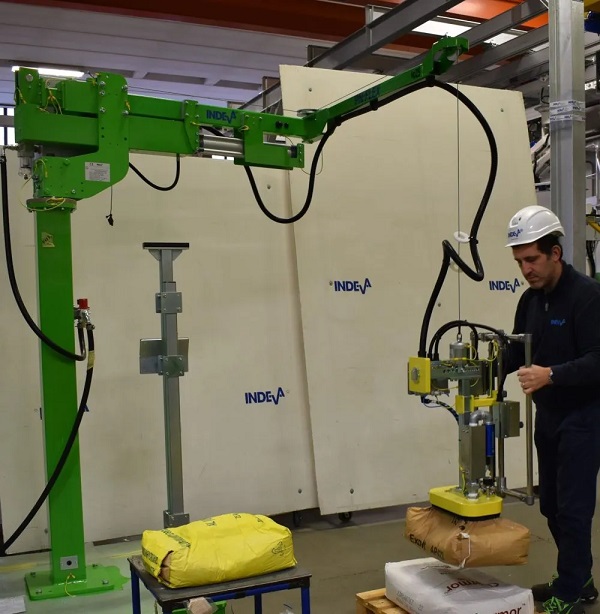

PN Flex

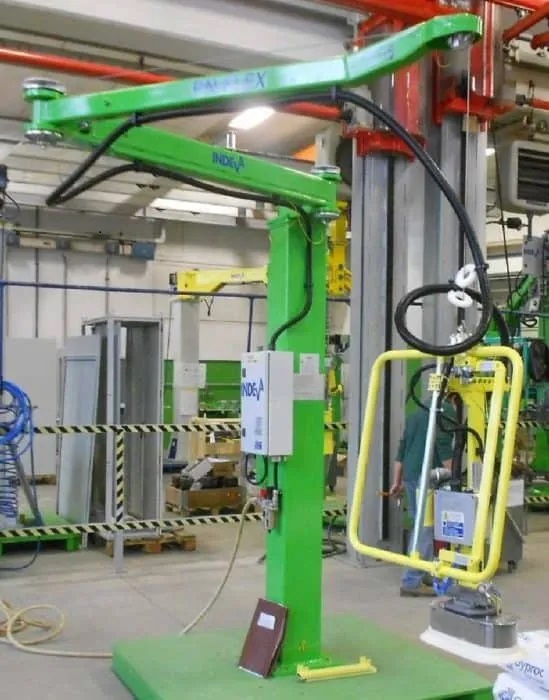

Пневматический манипулятор PN Flex

Пневматический манипулятор с вертикальным тросовым манипулятором. Пневматические манипуляторы PN Flex подходят для обработки грузов, центр тяжести которых находится на оси вертикального Z манипулятора. Они позволяют гибкие движения уборки/разгрузки грузов.

– Канат на вертикальной оси;

– Подвесной или вертикальный монтаж;

– Стандартные и нестандартные инструменты для захвата.

Технические характеристики

  • Максимальная нагрузка: 80 кг
  • Максимальная скорость подъема: 45 м/мин
  • Управление: пневматическое
  • Давление воздуха: 6,0
  • Температура работы в баре: от +5° до +50°C
  • Уровень шума: Трение главной оси сустава
  • Трение оси промежуточного сустава
  • Предохранительные устройства: при падении давления медленный спуск на пол

Доступные опции

  • Соответствие требованиям ATEX для применения в контролируемых средах с опасностью взрыва: – Зона 1/2 (IIA-IIB) для газов – Зона 21/22 (IIIA-IIIB-IIIC) для пыли
  • Специальная покраска для стальной платформы
  • Версия с двойным канатом
  • Блоки вращения на основном суставе
  • Выполнение из нержавеющей стали
  • Усилитель давления
  • 3-суставная рука
подробнее свернуть

PN Zip

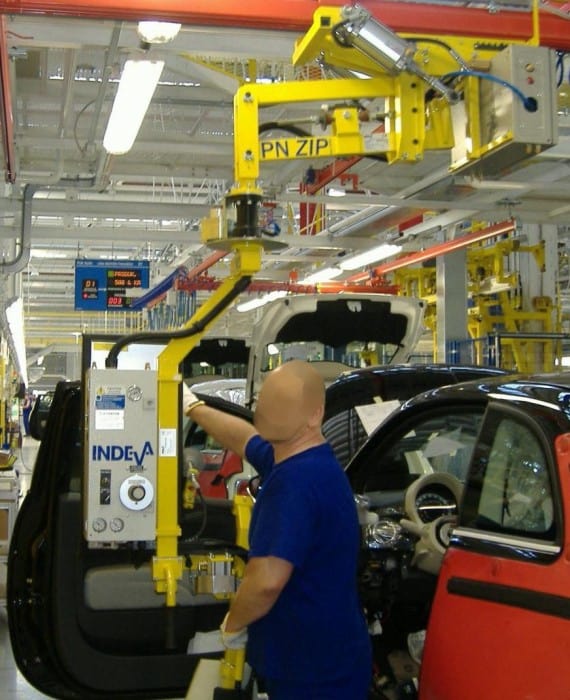

Пневматические промышленные манипуляторы серии PN ZIP

Пневматические промышленные манипуляторы, легкие и компактные, подходят для коротких вертикальных перемещений и быстрых рабочих циклов.

Основные характеристики:

  • Максимальная нагрузка: 80 кг
  • Управление: пневматическое
  • Давление воздуха: 6,0 бар
  • Рабочая температура: от +5° до +50°C
  • Уровень шума
  • Предохранительные устройства: при падении давления медленный спуск на пол.

Доступные опции

  • Соответствие ATEX
  • Правила применения в контролируемой среде с опасностью взрыва,
  • Специальная покраска
подробнее свернуть
