Електронні маніпулятори серії Liftronic®

Пневматичні маніпулятори серії PN

Liftronic® Pro

Liftronic® Pro

Підходить для індивідуальних рішень з обробки вантажів, що включають обертання вантажу або вакуумне захоплення та/або спеціальні засоби керування.

Доступні моделі вантажопідйомністю від 80 до 320 кг, включаючи кінцевий ефектор. Може застосовуватися до різних опор, таких як колона з орбітальною рукояткою, стеля , підвісна рейка та система мостових кранів, Liftruck.
Маніпулятори серії Liftronic® Pro – це вдосконалені промислові маніпулятори, що належать до класу INDEVA® ( інтелектуальні пристрої для обробки матеріалів) . INDEVA® ( або IAD – інтелектуальні допоміжні пристрої) – це електронні балансувальники в невагомості, які представляють собою нове ергономічне рішення в обробці матеріалів, вирішуючи сучасну нагальну потребу в підвищенні продуктивності та безпеки.

ОРБІТАЛЬНА ІНСТРУМЕНТАЛЬНА ГОЛОВКА І ЗАХВАТНІ ПРИСТРОЇ:

Завдяки нашій модульній концепції кінцевих ефекторів «MODULO» та мікропроцесорній логіці, ми можемо проектувати та виготовляти інструментальні головки та захвати, що відповідають точним вимогам наших клієнтів у всіх галузях промисловості. Інтелектуальний та послідовний процес індустріалізації наших кінцевих ефекторів дозволяє нам забезпечити перевірену надійність та ефективність як для замовних, так і для стандартних кінцевих ефекторів.

Версії "Liftronic Pro"

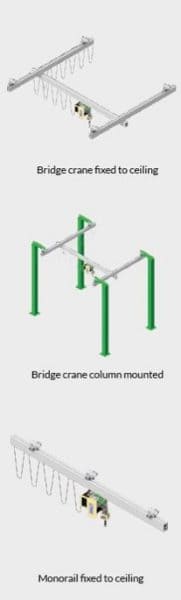

Колона + кран
Liftronic Easy & Pro з кріпленням на колоні
Інтелектуальний допоміжний пристрій для підйому серії Liftronic
Колона + кран
Підвісна кранова рампа
Маніпулятори INDEVA оснащені телескопічним підйомним інструментом, який дозволяє одночасно збирати від 1 до 6 ящиків

детальніше згорнути

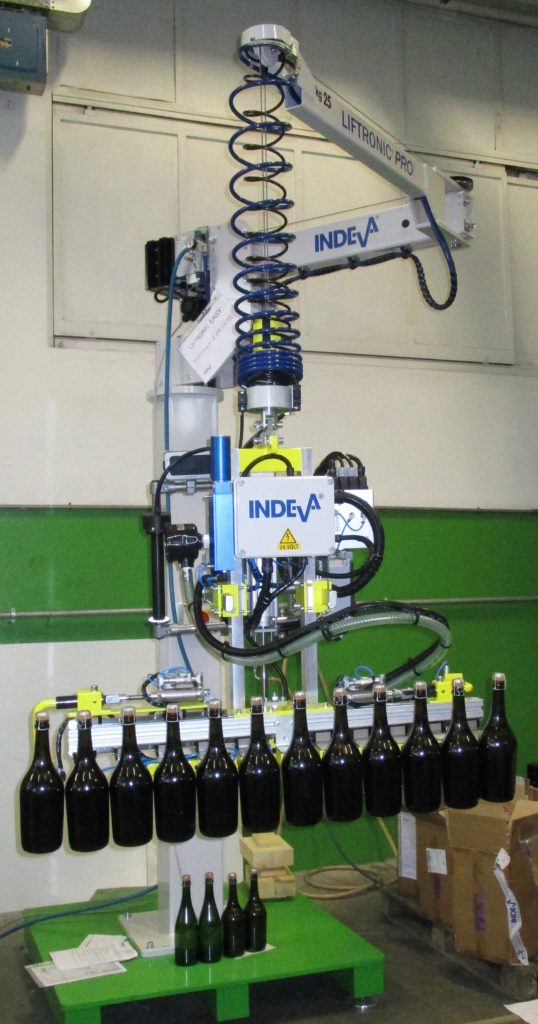

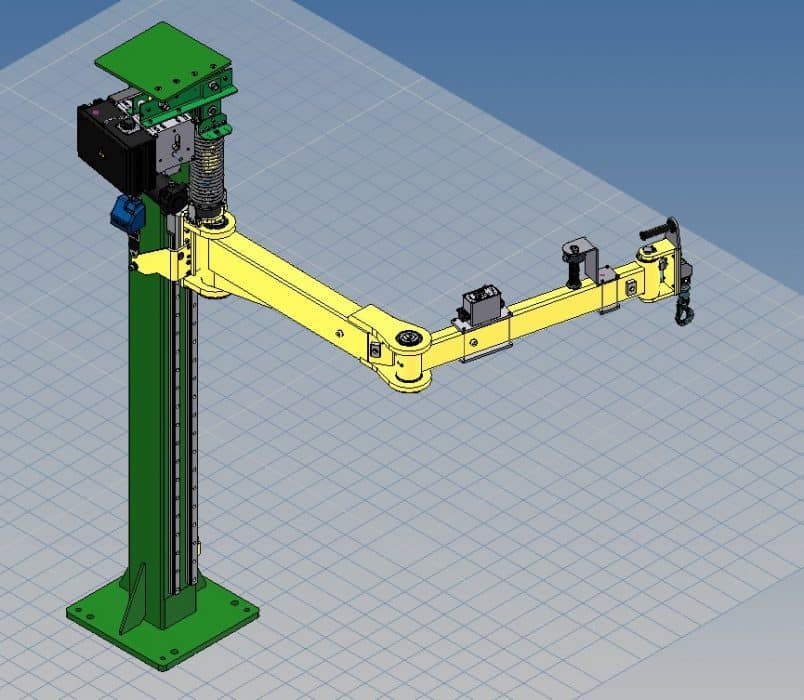

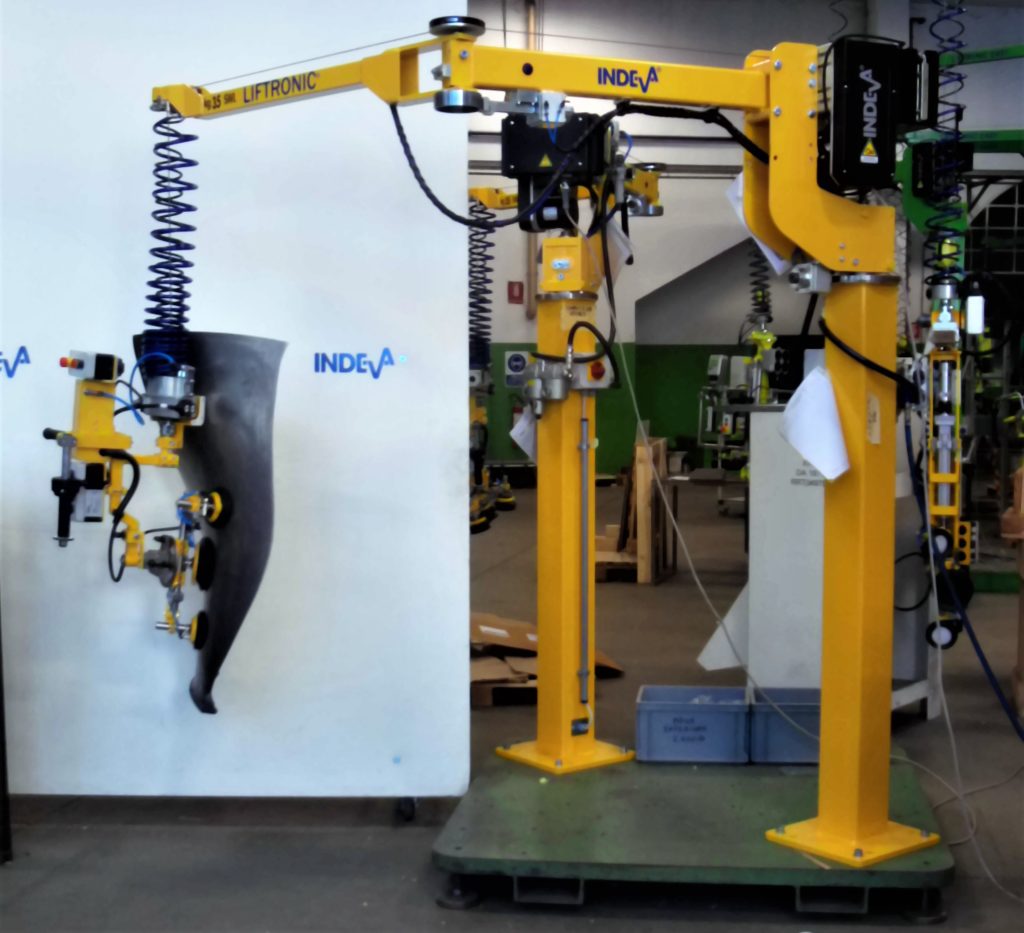

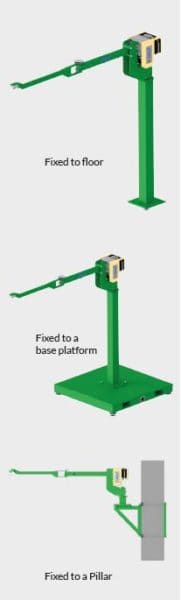

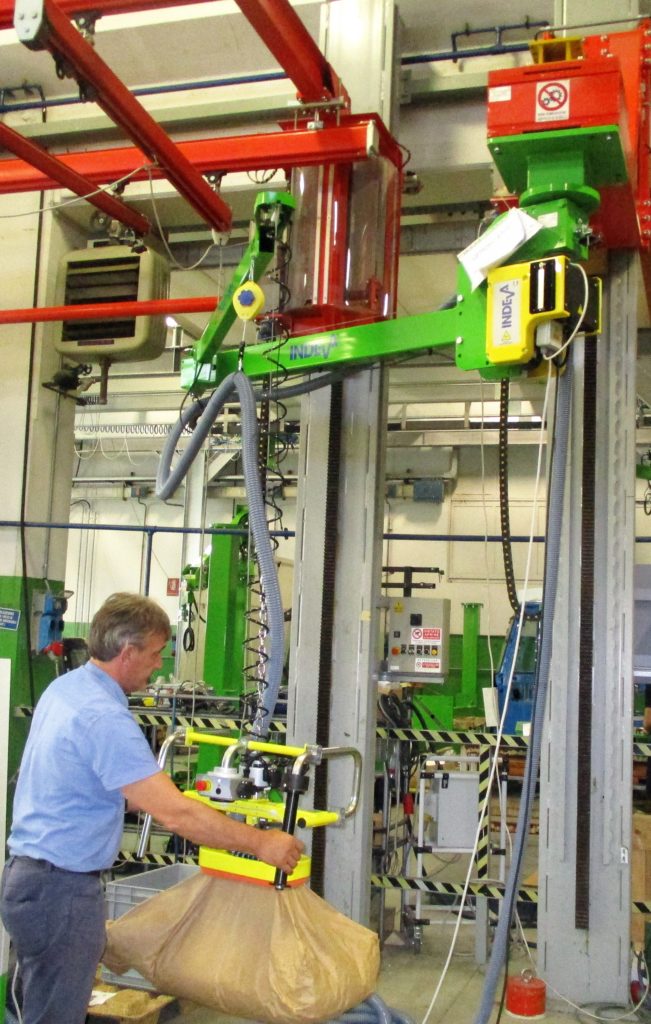

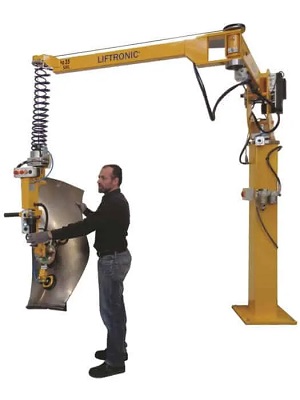

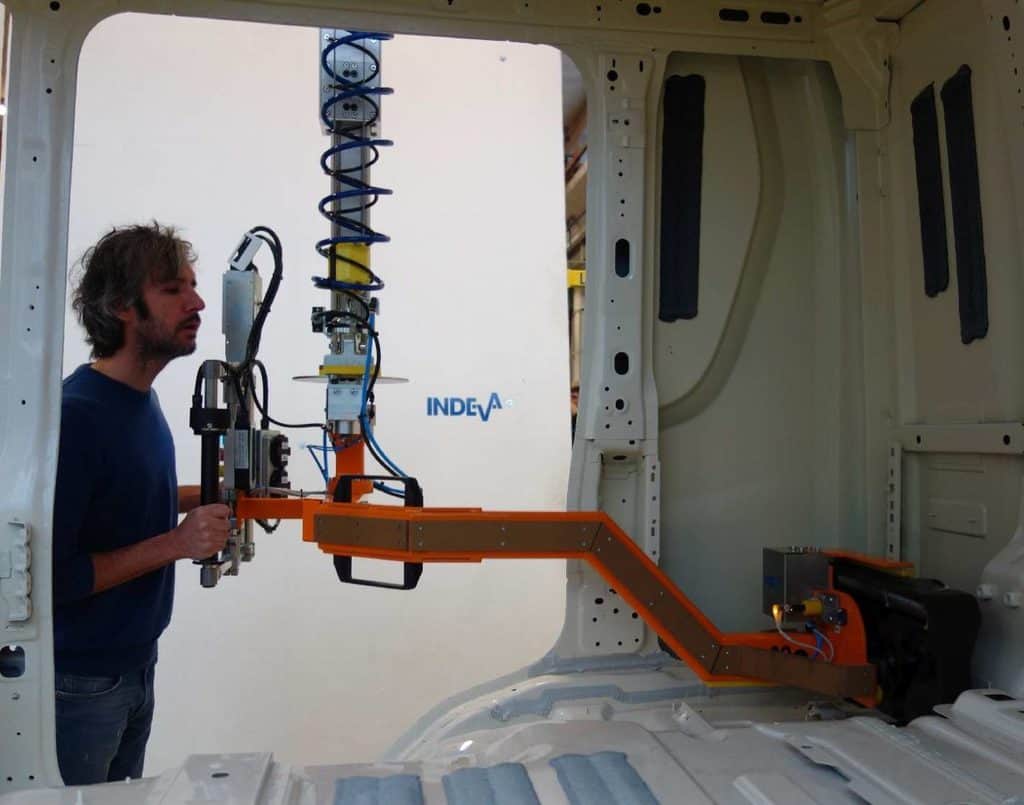

Liftronic® Pro з колонним монтажем та шарнірним важелем

Liftronic® Pro з кріпленням на колоні та шарнірним важелем

Версія Liftronic® Pro з колоною та важелем доступна в різних конфігураціях залежно від максимальної вантажопідйомності, довжини важеля та висоти колони, необхідної для кожного застосування .

Він постачається в комплекті зі спеціально розробленим інструментом для захоплення.

Його можна закріпити на підлозі або на рухомій опорній платформі

ОСНОВНІ ХАРАКТЕРИСТИКИ

• Автоматичне визначення ваги та автоматичне балансування
• Можливість інтеграції з App-Indeva та INDEVA ® Gateway
• Неперевершена безпека
• Ергономічний дизайн
• Спеціально розроблені захоплювальні пристрої
• Компактний та легкий
• Швидкий, чуйний та точний
• Низький вуглецевий слід

ТЕХНІЧНІ ДАНІ

Макс. вантажопідйомність: від 80 до 320 кг (вага підйомного інструменту включно)
Живлення: 110/230 В змінного струму – 50/60 Гц
Споживана потужність: макс. 700 ВА
Вертикальний хід: до 2,80 м

детальніше згорнути

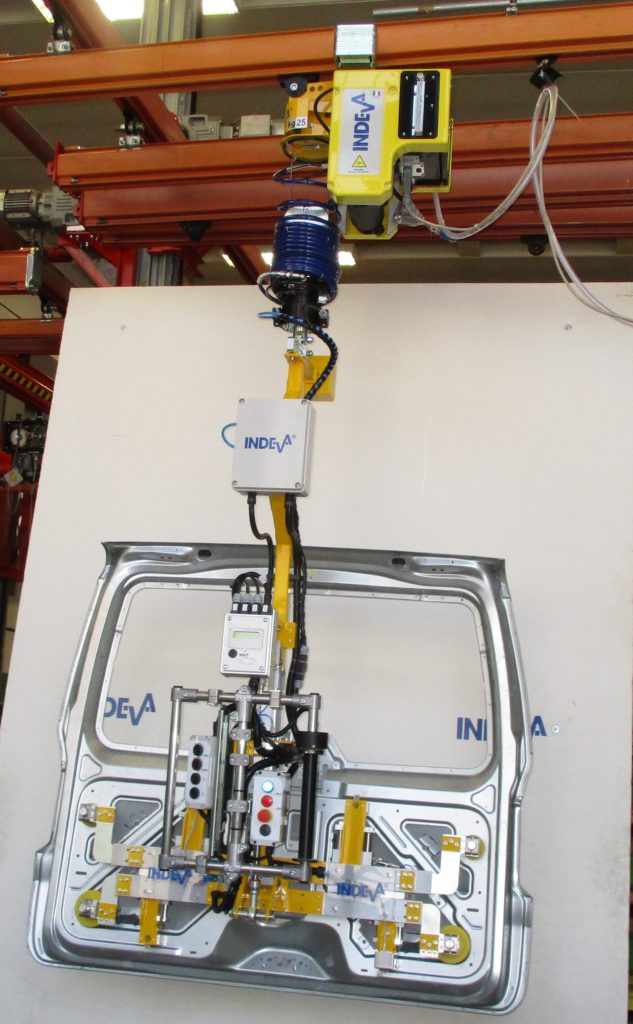

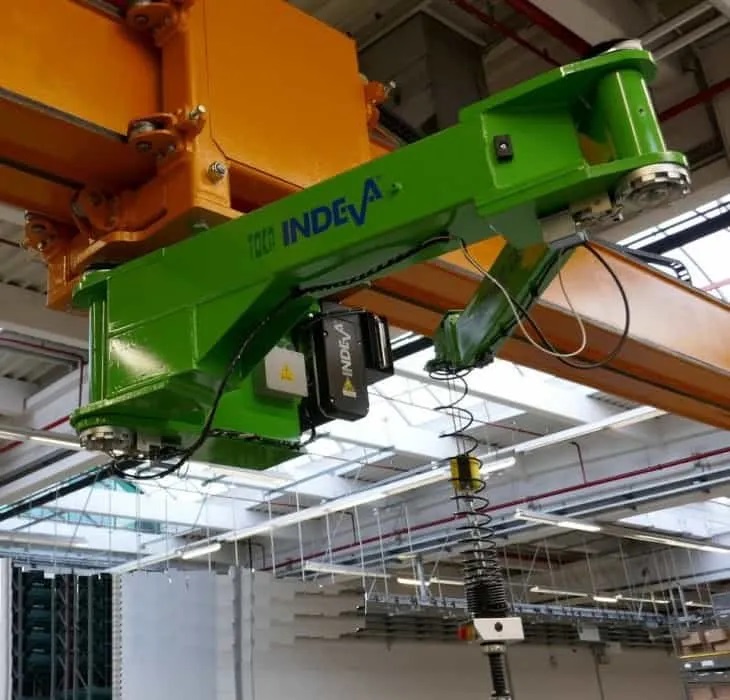

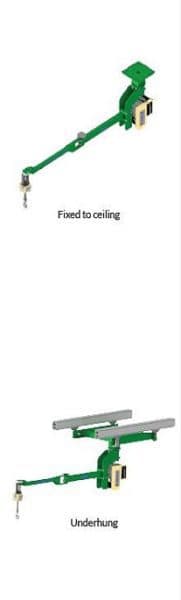

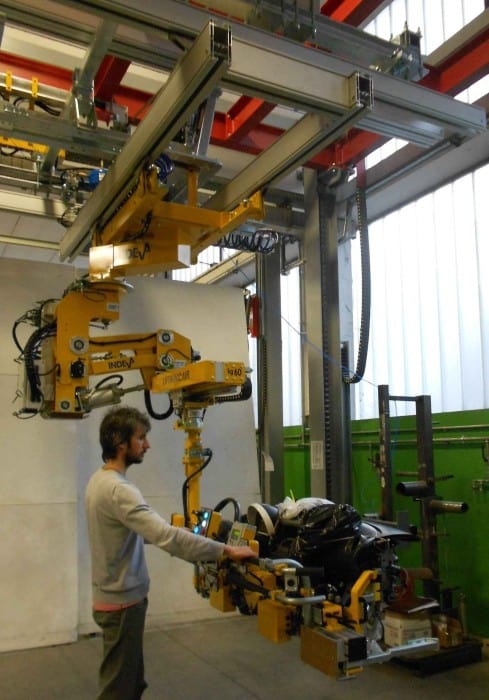

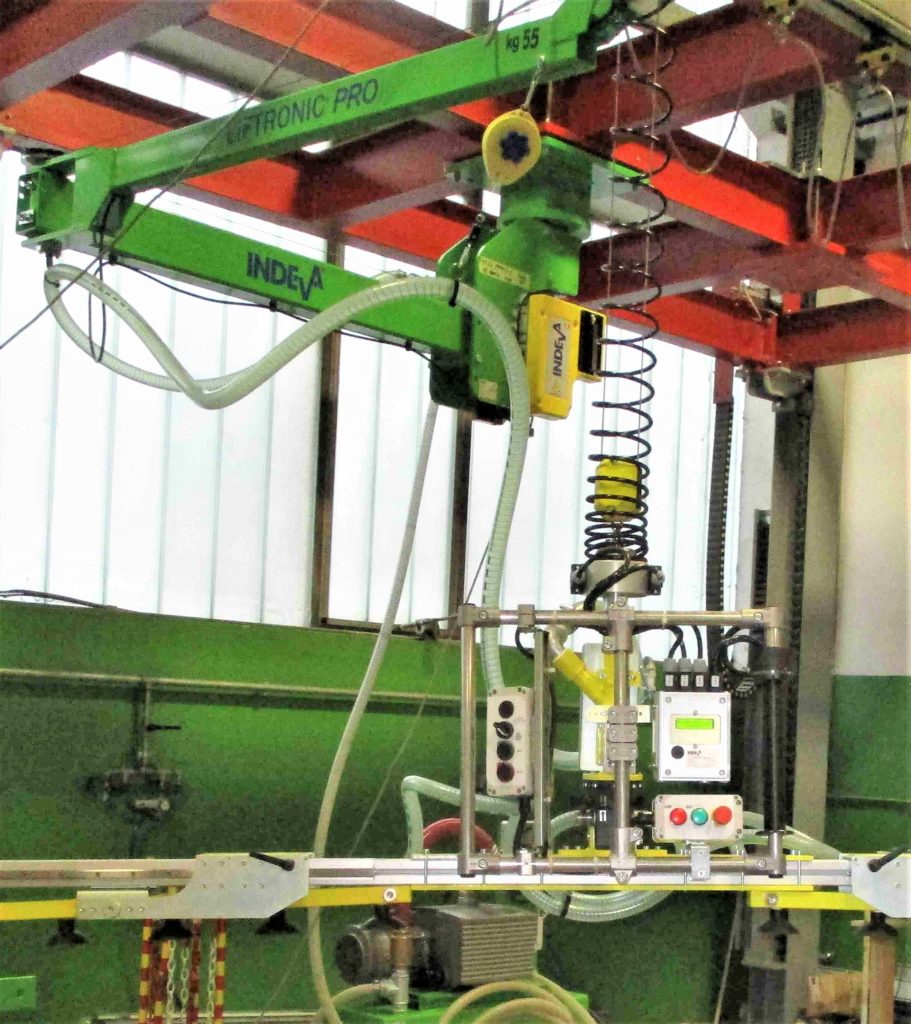

Liftronic® Pro – Підвісна рейка – стельовий маніпулятор із шарнірним важелем

Підвісний або стельовий INDEVA ® Liftronic ® Pro з шарнірним важелем. Це рішення підходить, коли ви не можете використовувати простір на підлозі для колонного монтажу або вам потрібно покрити велику площу.

ОСНОВНІ ХАРАКТЕРИСТИКИ

• Автоматичне визначення ваги та автоматичне балансування
• Можливість інтеграції з App-Indeva та INDEVA ® Gateway
• Неперевершена безпека
• Ергономічний дизайн
• Спеціально розроблені захоплювальні пристрої
• Компактний та легкий
• Швидкий, чуйний та точний
• Низький вуглецевий слід

ТЕХНІЧНІ ДАНІ

  • Макс. вантажопідйомність: від 80 до 320 кг (вага підйомного інструменту включно)
  • Живлення: 110/230 В змінного струму – 50/60 Гц
  • Споживана потужність: макс. 700 ВА
  • Вертикальний хід: до 2,80 м
детальніше згорнути

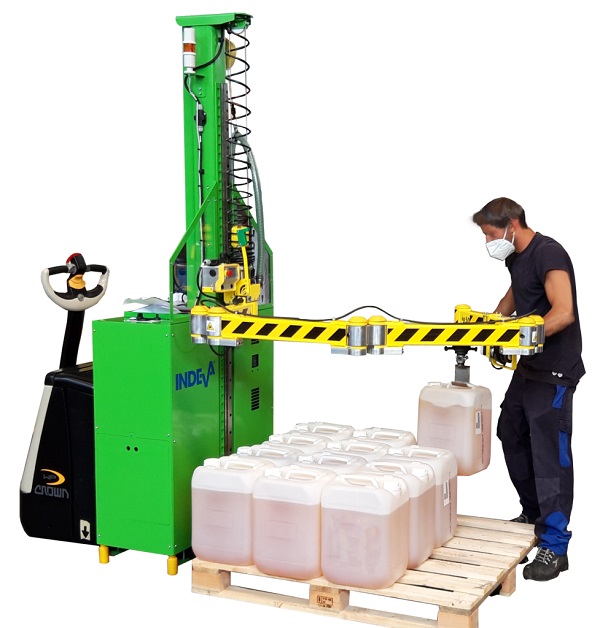

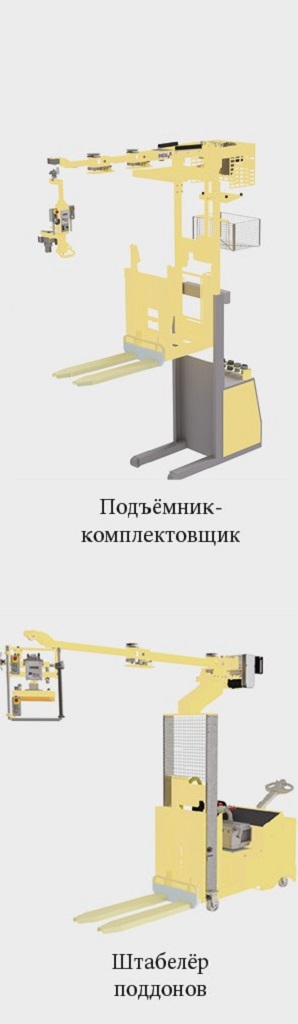

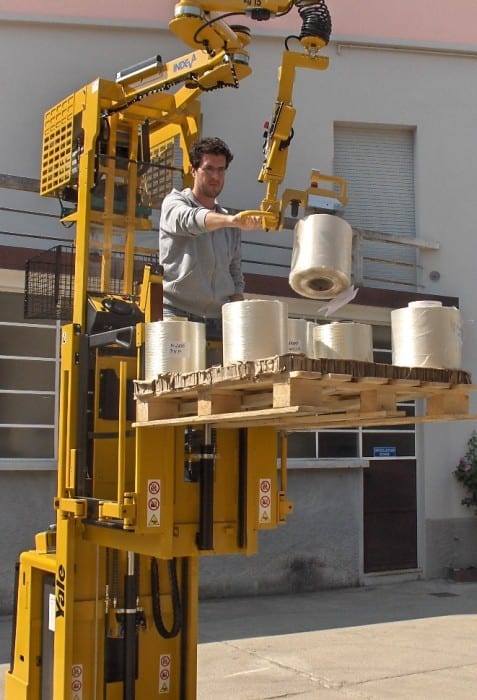

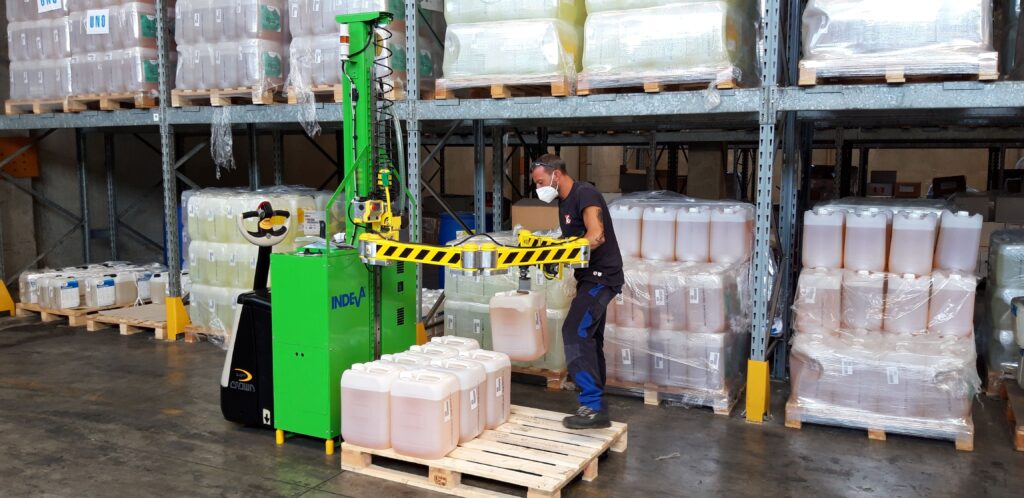

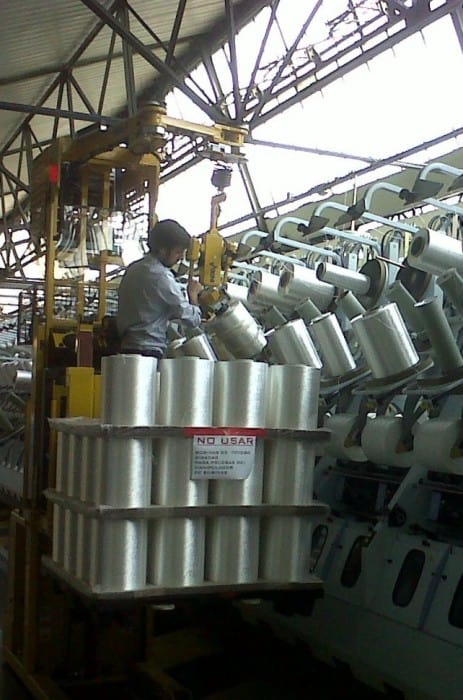

Liftruck: Автонавантажувач або підйомний візок з електронним маніпулятором

INDEVA ® Liftruck – це промисловий маніпулятор, що включає штабелер для перенесення піддонів з котушками, INDEVA ® Liftronic ® із шарнірним маніпулятором та орбітальну головку інструменту для обробки котушок. Необхідний у текстильній промисловості на ділянках текстурування, прядіння та ткацтва для навантаження котушок заввишки до 5 м із котушками вагою до 40 кг. Одна людина може виконати весь робочий цикл: зібрати піддони зі складу та перенести їх у котушку, розмістити котушку перед поворотом на 90°, зібрати та перенести всі труби та розділити заготовки коробок. Оператор може швидко і точно підібрати та звільнити котушки за допомогою орбітальної головки інструменту з розширювальним патроном. Звільнення дозволяється лише тоді, коли котушка знаходиться на штифті. Електронний балансувальник INDEVA ® забезпечує плавне, швидке та точне поводження з котушками. INDEVA ® Liftruck також може використовуватись для обробки картонних коробок за допомогою вакуумного захвату.

Основні характеристики

  • Максимальна вантажопідйомність: 50 кг
  • Максимальний вертикальний хід: макс. 3000 мм
  • Максимальна швидкість підйому: 0,6 м/с
  • Керування: електронне – 24 вольта постійного струму
  • Споживана потужність: 700 ВА
  • Шарнірний кронштейн: Orbit-Arm ® - можливість виготовлення кронштейнів нестандартної довжини.
  • Захоплювальний інструмент з орбітальною головкою та розширювальним патроном: оснащений пристроєм регулювання барицентру котушки та швидкоз'ємним пристроєм для швидкої заміни патрона, що дозволяє працювати з котушками діаметром від 70 до 150 мм.
  • Для обробки картонних коробок можна використовувати вакуумний захоплювач як кінцевий ефектор.
  • Панель керування: містить покажчик повороту, індикатор заряду акумулятора, кермо, ручку керування для руху назад/вперед, аварійну зупинку.
  • Запобіжні пристрої: у разі відсутності живлення спрацьовує аварійне механічне блокування, а гальмо обмежує швидкість опускання двигуна.



детальніше згорнути

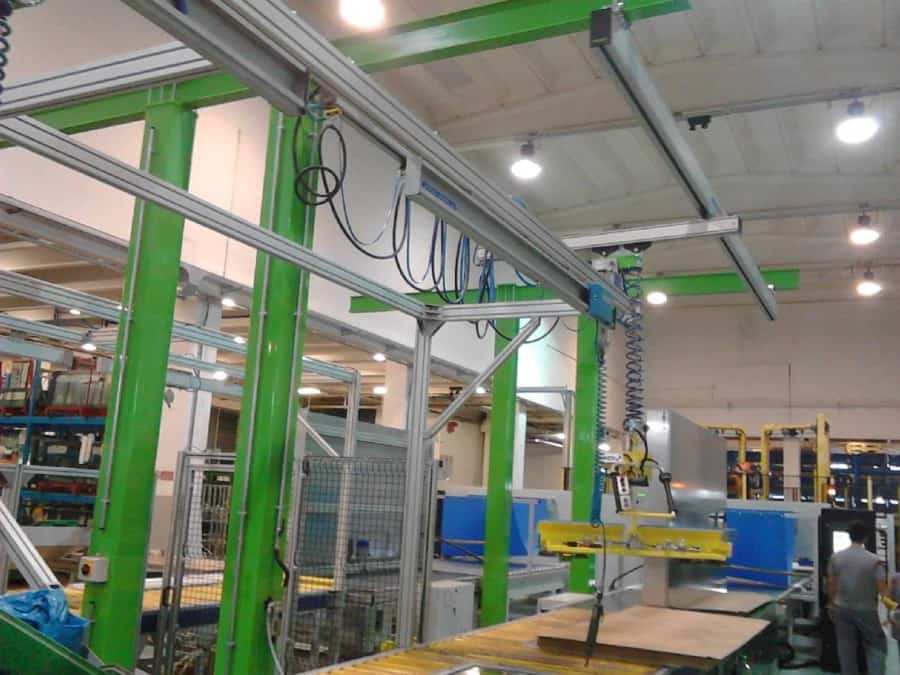

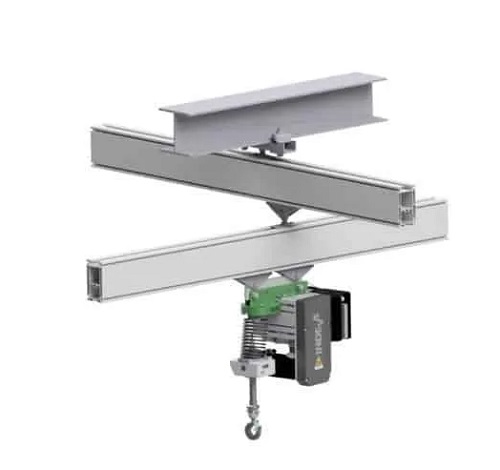

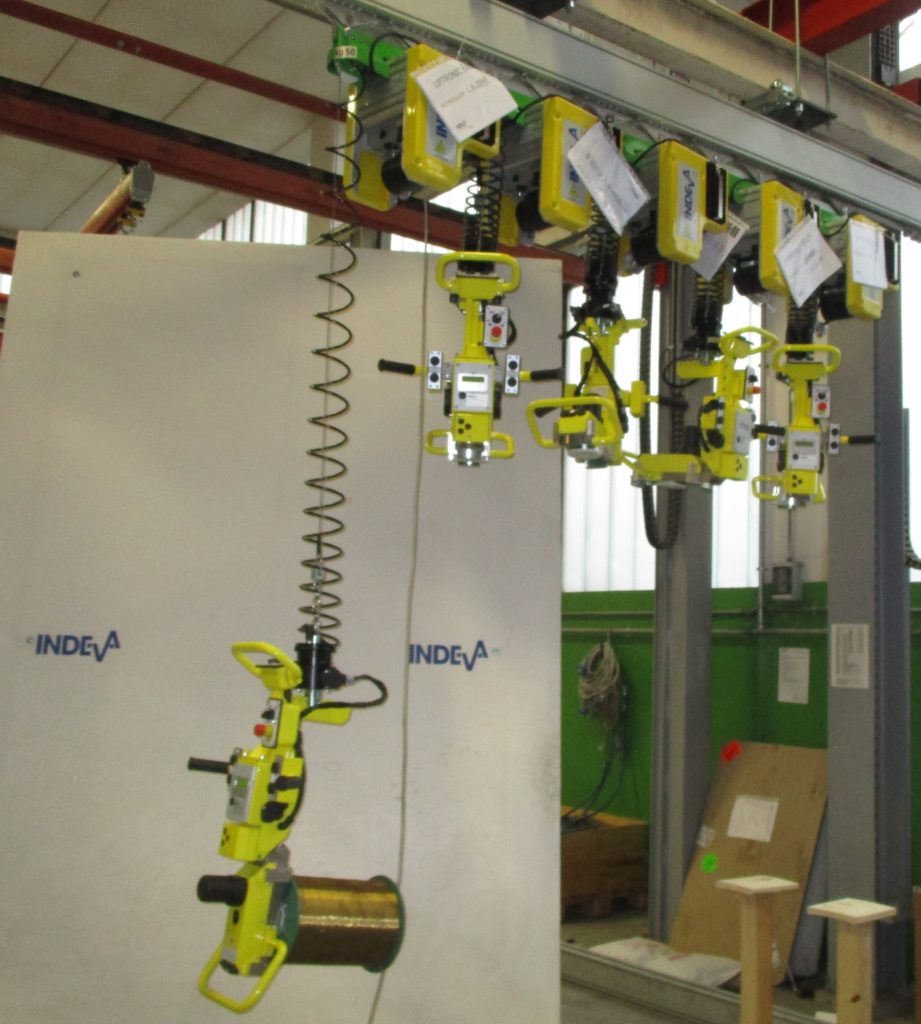

Liftronic ® Pro – монтується на підвісній рейці

Рейкова модель маніпулятора Liftronic® монтується на підвісній рейці та ковзає рейками, встановленими на мосту. Вона підходить для покриття великої робочої зони.

Основні характеристики
• Автоматичне визначення ваги та автоматичне балансування
• Можливість інтеграції з App-Indeva та INDEVA ® Gateway
• Неперевершена безпека
• Ергономічний дизайн
• Індивідуально розроблені захватні пристрої
• Компактність та легкість
• Швидкість, чуйність та точність
• Низький вуглецевий слід

ТЕХНІЧНІ ДАНІ
Макс. загальна вантажопідйомність: від 80 до 320 кг (включаючи вагу підйомного інструменту)
Електроживлення: 110/230 В змінного струму – 50/60 Гц
Потужність: макс. 700 ВА
Вертикальна хода: до 2,80 м

детальніше згорнути

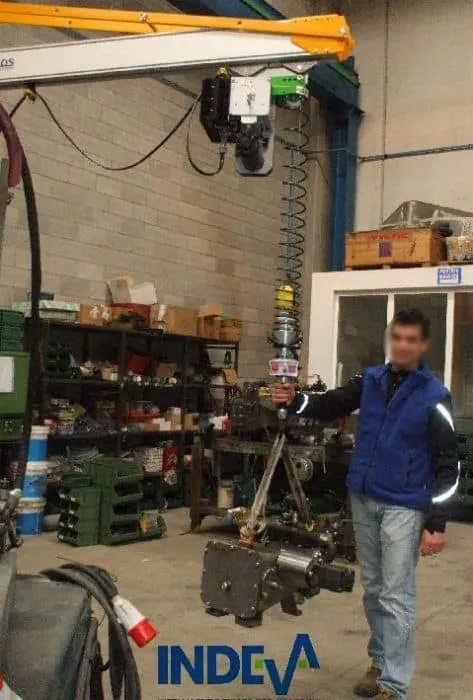

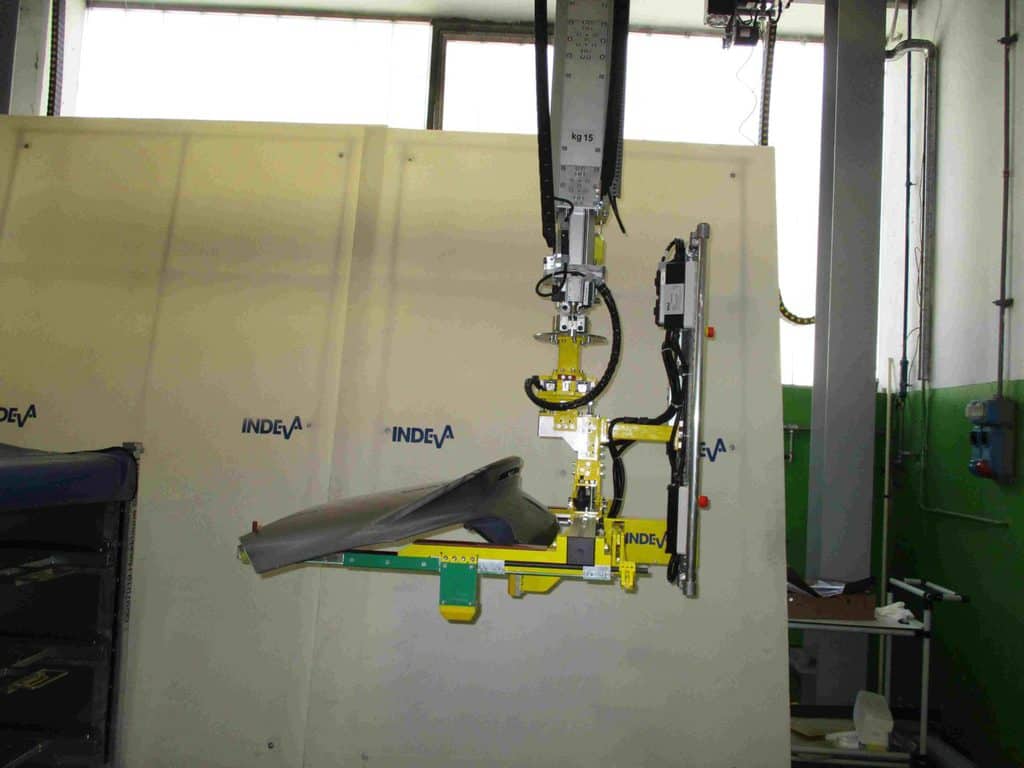

Liftronic ® телескопічний маніпулятор

Інтелектуальний маніпулятор Liftronic ® , встановлений на телескопічній колоні, відрізняється міцністю, плавним ходом, відсутністю люфту та невибагливістю в обслуговуванні навіть під час роботи з нецентрованими вантажами.

Основні характеристики

• Автоматичне визначення ваги та автоматичне балансування
• Широкий огляд та маневреність
• Неперевершена безпека
• Ергономічний дизайн
• Спеціальні захватні пристрої
• Компактний та легкий
• Швидкий, чуйний та точний
• Низький вуглецевий слід

ТЕХНІЧНІ ДАНІ

Макс. загальна вантажопідйомність: 120 кг
Макс. швидкість підйому: 18 м/хв
Вертикальна телескопічна хода: до 1,30 м

детальніше згорнути

Liftronic® Easy​

ТЕХНІЧНИЙ ПАСПОРТJUMBO-Liftronic-Easy

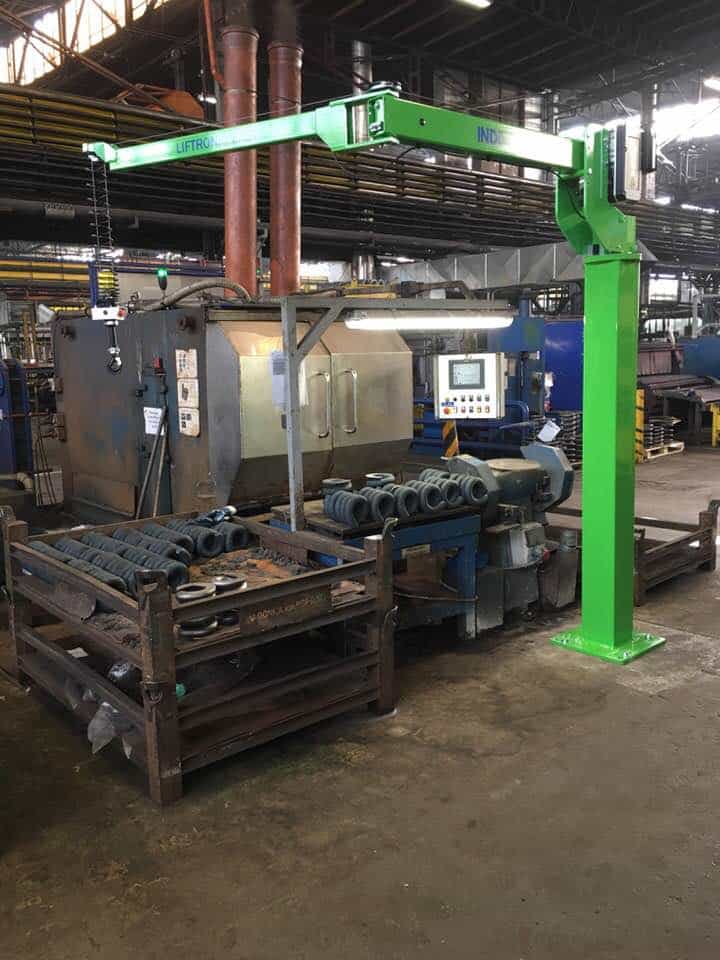

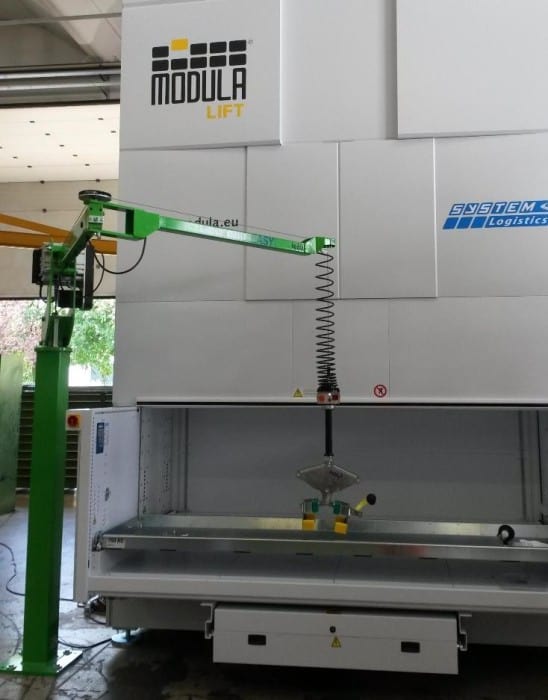

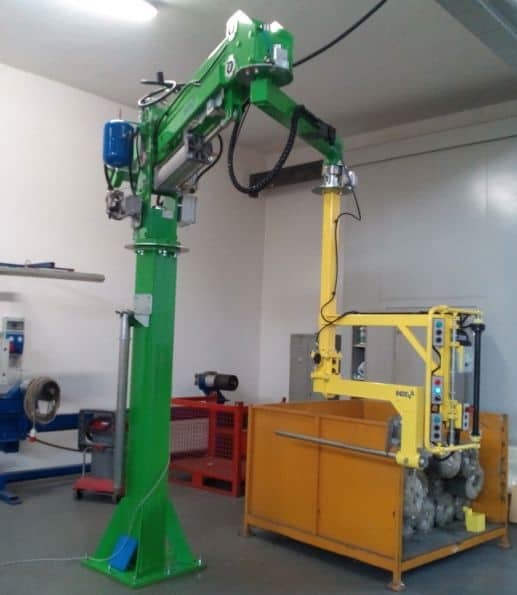

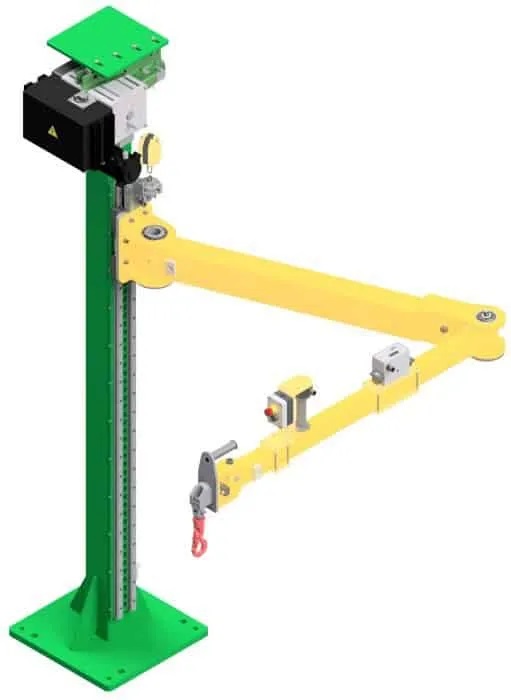

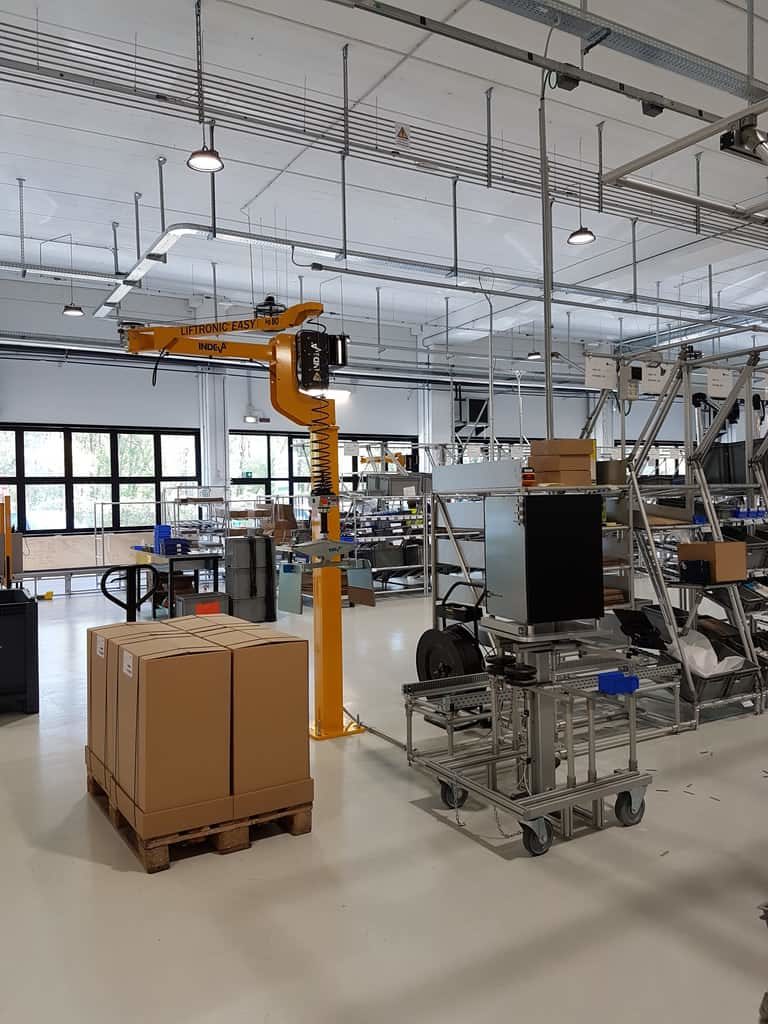

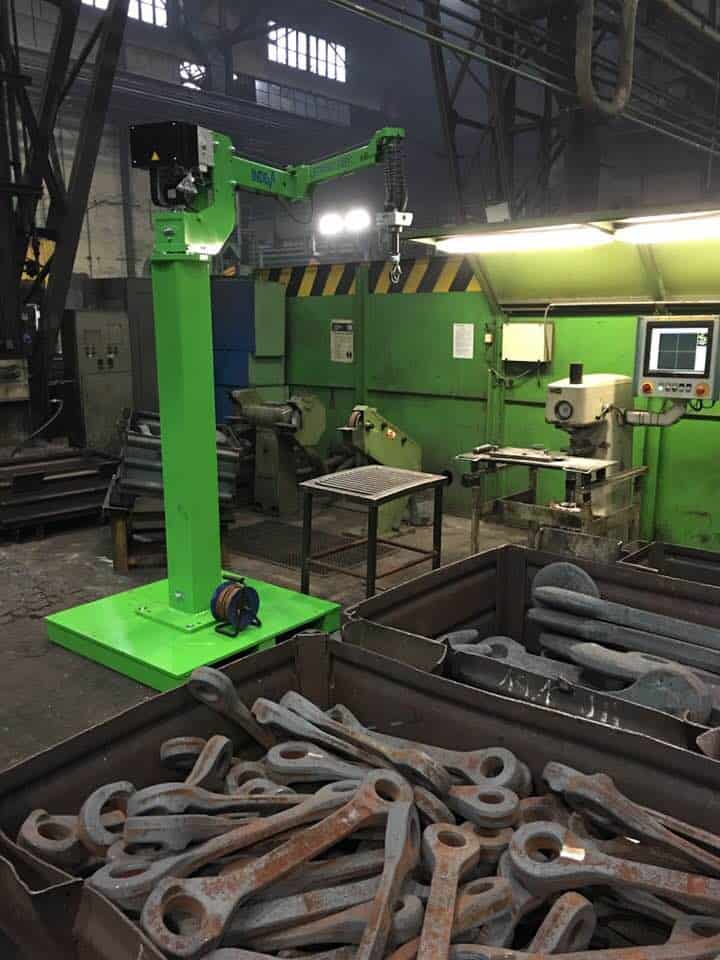

Liftronic® Easy – монтований на колоні

Версія Liftronic® Easy на колоні та з важелем доступна в різних конфігураціях залежно від максимальної вантажопідйомності, довжини важеля та висоти колони, необхідної для кожного застосування. Його можна закріпити на підлозі або на рухомій опорній платформі.

ОСНОВНІ ХАРАКТЕРИСТИКИ
• Автоматичне визначення ваги та автоматичне балансування
• Можливість інтеграції з App-Indeva та INDEVA ® Gateway
• Неперевершена безпека
• Ергономічний дизайн
• Прості захоплювальні пристрої
• Компактний та легкий
• Швидкий, чутливий та точний
• Низький вуглецевий слід

ТЕХНІЧНІ ДАНІ
Макс. вантажопідйомність: від 80 до 320 кг (вага підйомного інструменту включно)
Живлення: 110/230 В змінного струму – 50/60 Гц
Споживана потужність: макс. 700 ВА Ступінь
захисту корпусу: 54 IP
Вертикальний хід: до 2,80 м



детальніше згорнути

Liftronic® Easy – подвесная рейка, монтаж на потолок, с шарнирным рычагом

Модель Liftronic® Easy, устанавливаемая на балке, скользит по рельсам, установленным на подвесном мосту. Она подходит для покрытия большой рабочей зоны.

Основные характеристики

• Автоматическое определение веса и автоматическая балансировка
• Возможность интеграции с App-Indeva и INDEVA® Gateway
• Непревзойденная безопасность
• Эргономичный дизайн
• Простые захватывающие устройства
• Компактный и легкий
• Быстрый, отзывчивый и точный
• Низкий углеродный след

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Макс. грузоподъемность: от 80 до 320 кг (вес подъемного инструмента включительно)
  • Питание: 110/230 В переменного тока – 50/60 Гц
  • Потребляемая мощность: макс. 700 ВА
  • Вертикальный ход: до 2,80м
детальніше згорнути

ТЕХНІЧНИЙ ПАСПОРТ

Liftronic ® Easy – Підвісний маніпулятор,з рейковим кріпленням ковзає по встановлених зверху рейках.

Модель Liftronic® Easy , що встановлюється на рейці , ковзає по рейках, встановлених на підвісному мосту. Вона підходить для покриття великої робочої зони.

Основні характеристики

• Автоматичне визначення ваги та автоматичне балансування
• Можливість інтеграції з App-Indeva та INDEVA ® Gateway
• Неперевершена безпека
• Ергономічний дизайн
• Прості захоплювальні пристрої
• Компактний та легкий
• Швидкий, чуйний та точний
• Низький вуглецевий слід

ТЕХНІЧНІ ДАНІ
Макс. вантажопідйомність: від 80 до 320 кг (вага підйомного інструменту включно)
Живлення: 110/230 В змінного струму – 50/60 Гц
Споживана потужність: макс. 700 ВА
Вертикальний хід: до 2,80 м



детальніше згорнути

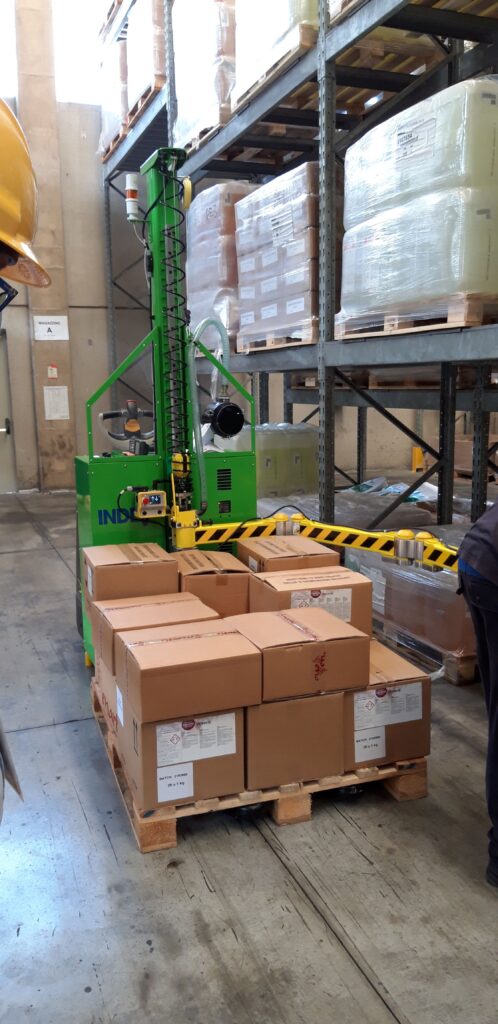

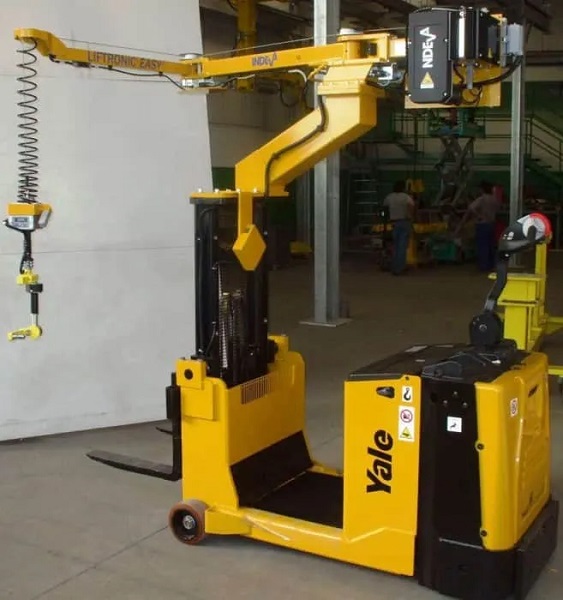

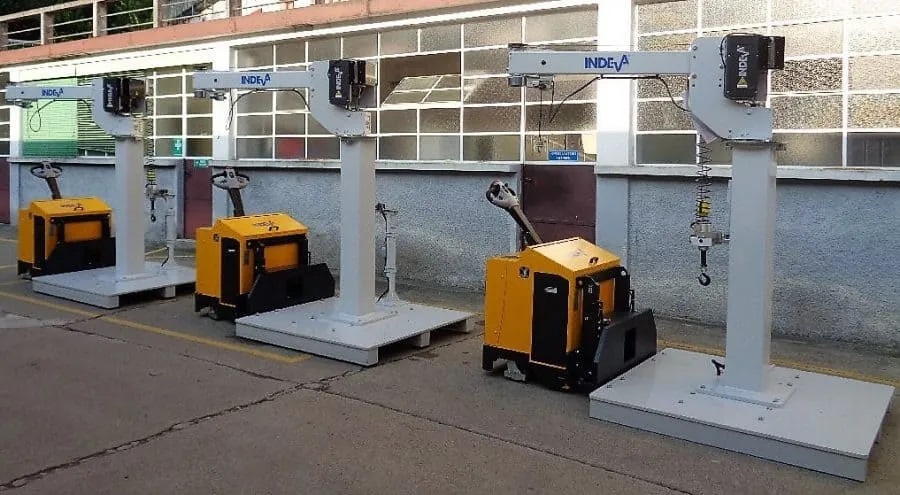

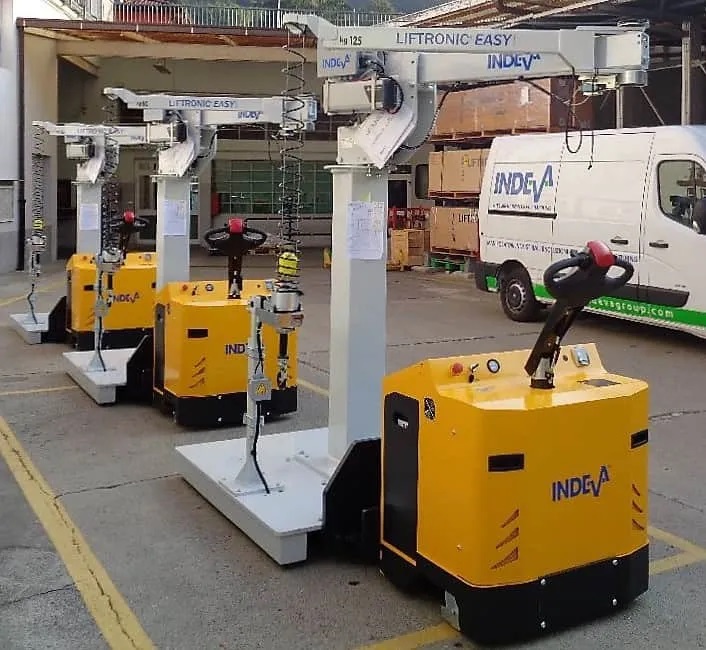

Liftronic® Easy – версія автонавантажувач Lifttruck

Liftronic® Easy можна закріпити на базовій платформі, а вона — на вилах навантажувача Lifttruck.

Основні характеристики

  • Максимальна вантажопідйомність: 50 кг
  • Максимальний вертикальний хід: макс. 2800 мм
  • Максимальна швидкість підйому: 0,6 м/с
  • Керування: електронне – 24 вольта постійного струму
  • Споживана потужність: 700 ВА
  • Шарнірний кронштейн: Orbit-Arm ® – можливість виготовлення кронштейнів нестандартної довжини.
  • Панель керування: містить покажчик повороту, індикатор заряду акумулятора, кермо, ручку керування для руху назад/вперед, аварійну зупинку.

Запобіжні пристрої: у разі відсутності живлення спрацьовує аварійне механічне блокування, а гальмо обмежує швидкість опускання двигуна.

детальніше згорнути

Liftronic ® Easy – версія з лінійним маніпулятором

Версія з лінійним маніпулятором – найкраще рішення для досягнення зміщених навантажень у робочій зоні з низькою стелею.

Основні характеристики

  • Автоматичне визначення ваги та автоматичне балансування ваги навантаження
  • Висока точність розміщення навантаження
  • Вантаж не зазнає жодного удару під час розташування
  • Сенсорна ручка забезпечує контрольований рух кінчиками пальців: ви можете переміщувати вантаж із потрібною вам швидкістю, дуже швидко або дуже повільно
  • Повна безпека у разі раптової втрати навантаження: елементи керування миттєво балансують систему, тим самим усуваючи ризик раптового руху інструментів вгору.
  • Зручний для користувача
  • Легко обслуговувати
  • Доступне дистанційне обслуговування
детальніше згорнути

Liftronic ® Easy – версія з підвісним шляхом

Модель Liftronic® Easy, що встановлюється на рейці, ковзає по рейках, встановлених на підвісному мосту. Вона підходить для покриття великої робочої зони.

Основні характеристики

• Автоматичне визначення ваги та автоматичне балансування
• Можливість інтеграції з App-Indeva та INDEVA ® Gateway
• Неперевершена безпека
• Ергономічний дизайн
• Прості захоплювальні пристрої
• Компактний та легкий
• Швидкий, чуйний та точний
• Низький вуглецевий слід

ТЕХНІЧНІ ДАНІ

  • Макс. вантажопідйомність: від 80 до 320 кг (вага підйомного інструменту включно)
  • Живлення: 110/230 В змінного струму – 50/60 Гц
  • Споживана потужність: макс. 700 ВА
  • Вертикальний хід: до 2,80 м
детальніше згорнути

Liftronic® Air

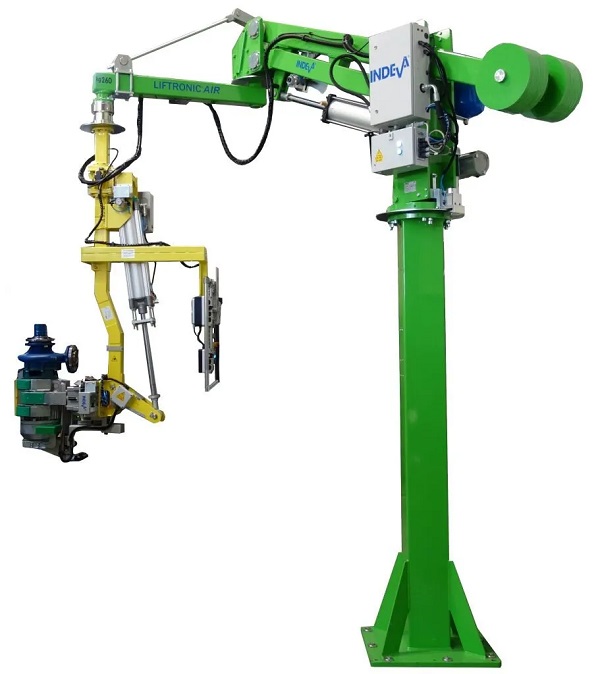

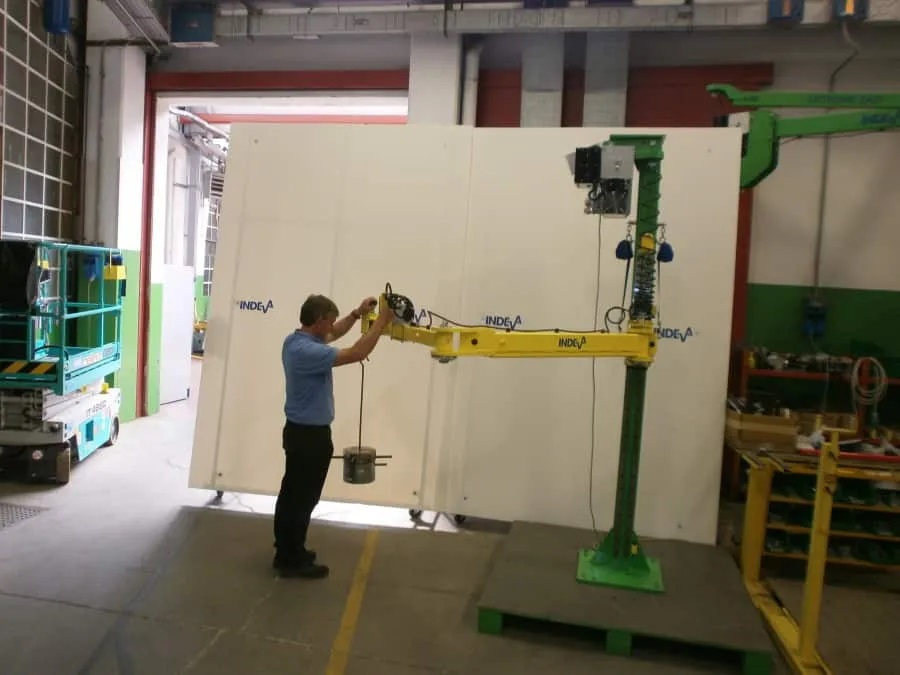

Liftronic® Air – Монтаж на колоні

Liftronic ® Air: пневматичний привід, електронне керування

Основні характеристики

• Тиск повітря 0,65 МПа (6,5 бар)
• Живлення 115/230 В змінного струму 50/60 Гц
• Споживана потужність 100 ВА
• Ступінь захисту корпусу IP54
• Рівень шуму < 70 дБ(A)
• Обмежувач вантажопідйомності
• Швидкість підйому від 15 до 30 м/хв
• Гальмо головної осі колони
• Гальмо проміжної осі шарніра
• Обертання колони на 360°
• Обертання осі інструменту на 550°
• Повільне опускання у разі зниження тиску
• Тип балансування: попереднє налаштування навантаження або самобалансування (залежить від оснащення)





детальніше згорнути

ТЕХНІЧНИЙ ПАСПОРТ LIFTRONIC AIR 80 – ДЛЯ МОНТАЖУ НА СТЕЛЮ/РЕЙКУТЕХНІЧНИЙ ПАСПОРТ LIFTRONIC AIR 160 – ДЛЯ МОНТАЖУ НА СТЕЛЮ/РЕЙКУТЕХНІЧНИЙ ПАСПОРТ LIFTRONIC AIR 400 – ДЛЯ МОНТАЖУ НА СТЕЛЮ/РЕЙКУ

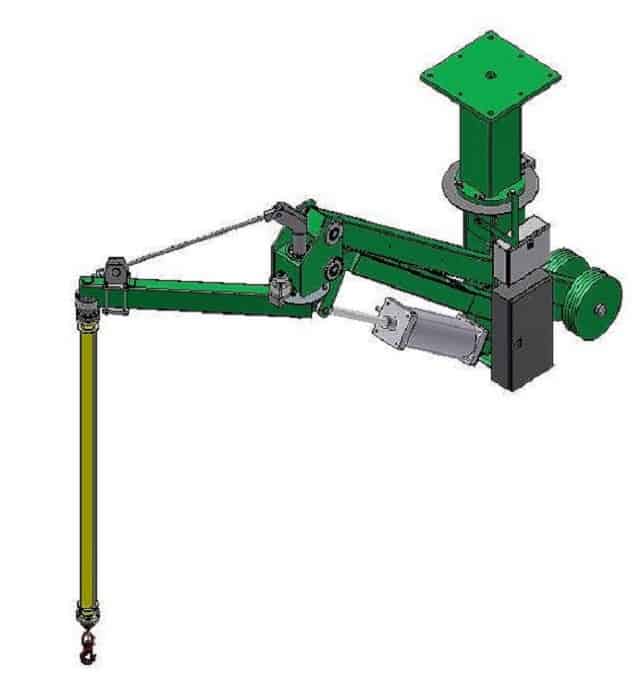

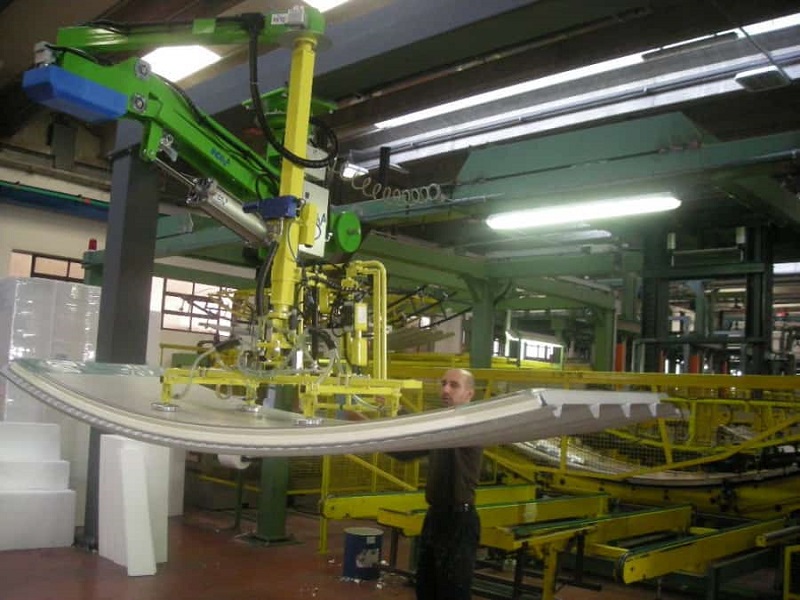

Liftronic ® Air Підвісна рейка, стельовий монтаж

Liftronic ® Air з пневматичним приводом та електронним керуванням Підвісна рейка, стельовий монтаж

Основні характеристики

• Тиск повітря 0,65 МПа (6,5 бар)
• Живлення 115/230 В змінного струму 50/60 Гц
• Споживана потужність 100 ВА
• Ступінь захисту корпусу IP54
• Рівень шуму < 70 дБ(A)
• Обмежувач вантажопідйомності
• Швидкість підйому від 15 до 30 м/хв
• Гальмо головної осі колони
• Гальмо проміжної осі шарніра
• Обертання колони на 360°
• Обертання осі інструменту на 550°
• Повільне опускання у разі зниження тиску
• Тип балансування: попереднє налаштування навантаження або самобалансування (залежить від оснащення)

Технічні дані:

ТЕХНІЧНИЙ ПАСПОРТ LIFTRONIC AIR 80 – ДЛЯ МОНТАЖУ НА СТЕЛЮ/РЕЙКУ
ТЕХНІЧНИЙ ПАСПОРТ LIFTRONIC AIR 160 – ДЛЯ МОНТАЖУ НА СТЕЛЮ/РЕЙКУ
ТЕХНІЧНИЙ ПАСПОРТ LIFTRONIC AIR 250 – ДЛЯ МОНТАЖУ НА СТЕЛЮ/РЕЙКУ
ТЕХНІЧНИЙ ПАСПОРТ LIFTRONIC AIR 400 – ДЛЯ МОНТАЖУ НА СТЕЛЮ
ТЕХНІЧНИЙ ПАСПОРТ LIFTRONIC AIR 400 – ДЛЯ МОНТАЖУ НА РЕЙКУ

детальніше згорнути

Liftronic® Mobile

Брошура Liftronic MobileТехнічний лист

Liftronic® Mobile

Liftronic Mobile — це допоміжний пристрій підйому INDEVA, призначений для встановлення на візок для переміщення та використання там, де це необхідно.

Основні характеристики та переваги Liftronic Mobile

  • Легко кріпиться на візок для піддонів
  • Один допоміжний пристрій підйому доступний для різних робочих станцій
  • Забезпечує дуже плавне маніпулювання завдяки 4-шарнірному важелю
  • Автоматичне визначення ваги та автоматичне балансування
  • Безпечно та легко пересуватися
  • Швидкий, чуйний та точний
  • Низький вуглецевий слід
  • Легка заміна захватів для різних застосувань
  • Легке обслуговування , всі компоненти легкодоступні за знімним картером





детальніше згорнути
