Електронні маніпулятори серії Liftronic®

Пневматичні маніпулятори серії PN

PN Ergo

ТЕХНІЧНИЙ ПАСПОРТ PN 80 – МОНТАЖ НА КОЛОНІТЕХНІЧНИЙ ПАСПОРТ PN 160 – МОНТАЖ НА КОЛОНІТЕХНІЧНИЙ ПАСПОРТ PN 250 – МОНТАЖ НА КОЛОНІТЕХНІЧНИЙ ПАСПОРТ PN 400 – МОНТАЖ НА КОЛОНІ

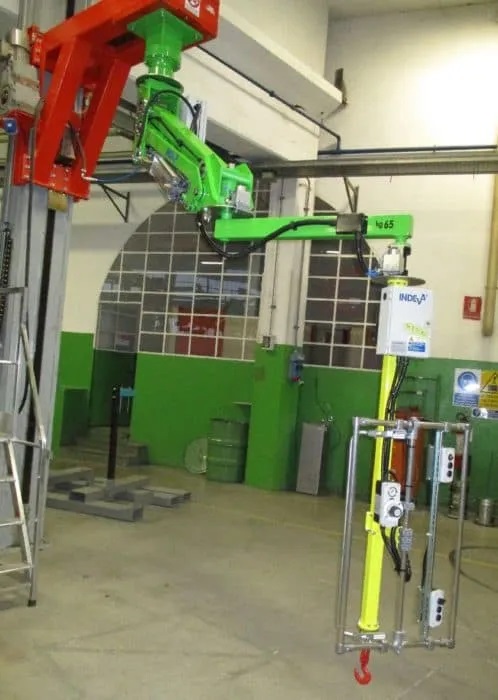

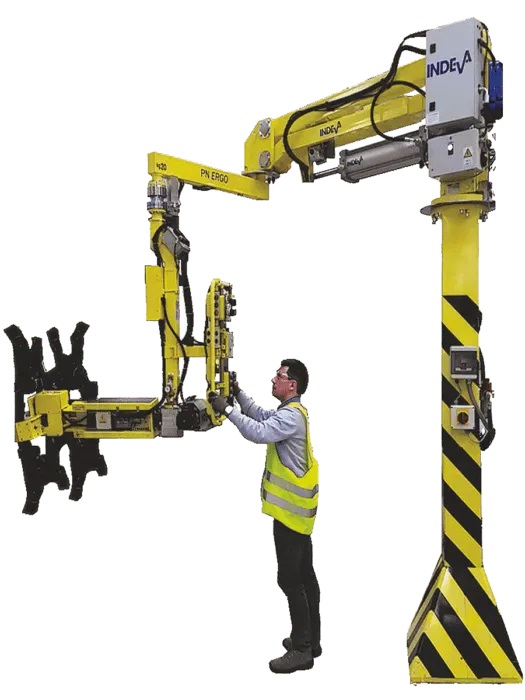

PN ERGO Пневматичний маніпулятор, встановлений на колоні

Пневматичні маніпулятори, монтовані на колоні, з жорстким важелем, виробництва Scaglia INDEVA

ОСНОВНІ ХАРАКТЕРИСТИКИ

• Тиск повітря 0,65 МПа (6,5 бар)
• Рівень шуму < 70 дБ (A)
• Швидкість підйому від 15 до 30 м/хв
• Гальмо головної осі колони
• Гальмо проміжної осі шарніра
• Безперервне обертання колони
• Повільне опускання у разі зниження тиску
• Балансування навантаження: стандартне, 1 попереднє налаштування навантаження

Технічні дані можете скачати в pdf

ТЕХНІЧНИЙ ПАСПОРТ PN 80 – МОНТАЖ НА КОЛОНІ
ТЕХНІЧНИЙ ПАСПОРТ PN 160 – МОНТАЖ НА КОЛОНІ
ТЕХНІЧНИЙ ПАСПОРТ PN 250 – МОНТАЖ НА КОЛОНІ
ТЕХНІЧНИЙ ПАСПОРТ PN 400 – МОНТАЖ НА КОЛОНІ

PN ERGO можливості використання:

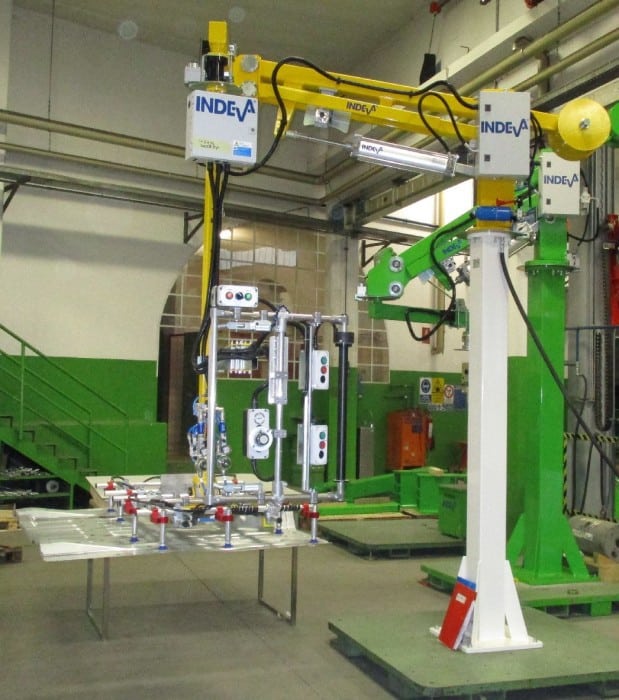

  • INDEVA PN400 для обробки листового металу
  • PN Ergo для обробки скляних деталей автомобілів
  • PN ERGO з колонним кріпленням та шарнірним важелем для обробки важких та гарячих статорів
  • Обробка промислових радіаторів за допомогою пневматичного маніпулятора PN ERGO





детальніше згорнути

ТЕХНІЧНИЙ ПАСПОРТ PN 80 – МОНТАЖ НА СТЕЛЮ/РЕЙКУТЕХНІЧНИЙ ПАСПОРТ PN 160 – МОНТАЖ НА СТЕЛЮ/РЕЙКУТЕХНІЧНИЙ ПАСПОРТ PN 250 – МОНТАЖ НА СТЕЛЮ/РЕЙКУТЕХНІЧНИЙ ПАСПОРТ PN 400 – МОНТАЖ НА СТЕЛЮТЕХНІЧНИЙ ПАСПОРТ PN 400 – МОНТАЖ НА РЕЙКУ

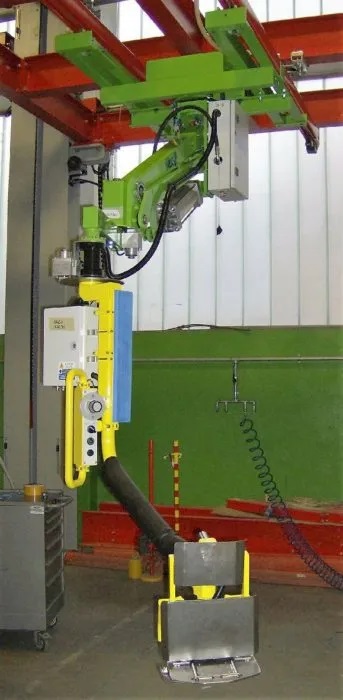

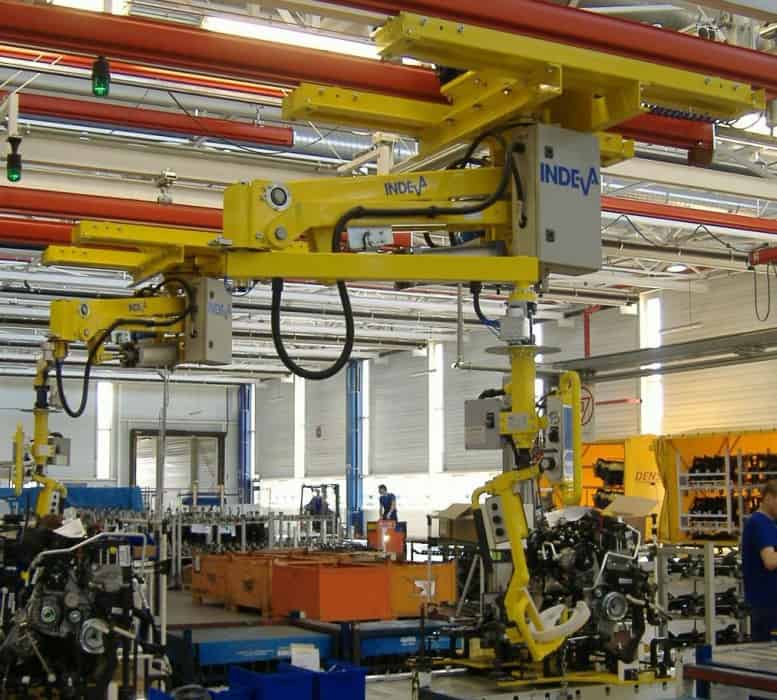

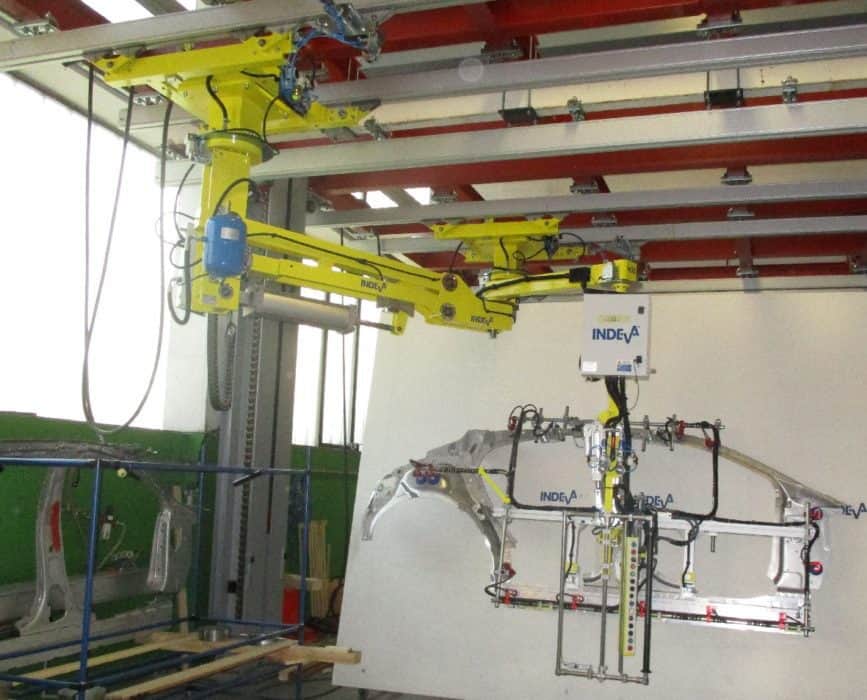

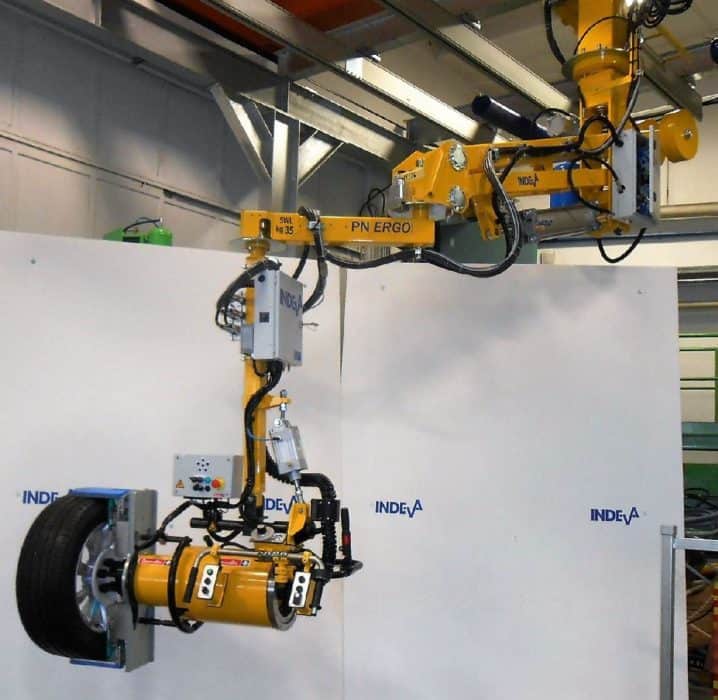

PN ERGO Пневматичний маніпулятор з жорстким верхнім кронштейном, стельовий монтаж

Пневматичні маніпулятори, підвісні та з кріпленням на стелі, з жорстким важелем.

ОСНОВНІ ХАРАКТЕРИСТИКИ

• Тиск повітря 0,65 МПа (6,5 бар)
• Рівень шуму < 70 дБ (A)
• Швидкість підйому від 15 до 30 м/хв
• Гальмо головної осі колони
• Гальмо проміжної осі шарніра
• Безперервне обертання колони (недоступно з моторизованим розсувним візком)
• Повільне опускання у разі зниження тиску
• Балансування навантаження: стандартне, 1 попереднє налаштування навантаження

Технічні дані ви можете скачати в pdf

ТЕХНІЧНИЙ ПАСПОРТ PN 80 – МОНТАЖ НА СТЕЛЮ/РЕЙКУ
ТЕХНІЧНИЙ ПАСПОРТ PN 160 – МОНТАЖ НА СТЕЛЮ/РЕЙКУ
ТЕХНІЧНИЙ ПАСПОРТ PN 250 – МОНТАЖ НА СТЕЛЮ/РЕЙКУ
ТЕХНІЧНИЙ ПАСПОРТ PN 400 – МОНТАЖ НА СТЕЛЮ
ТЕХНІЧНИЙ ПАСПОРТ PN 400 – МОНТАЖ НА РЕЙКУ

детальніше згорнути

PN Compatto

PN COMPATTO пневматичні промислові маніпулятори

PN COMPATTO – це  пневматичні промислові маніпулятори  з жорсткою вертикальною рукояткою, що підходять для застосування в невеликих робочих зонах з низькими стелями.

Основні характеристики:

  • Швидкість підйому від 15 до 30 м/хв
  • Управління: пневматичне
  • Тиск повітря: мін. 6 бар
  • Робоча температура: від +5° до +50° C
  • Рівень шуму:
  • Гальмо головної осі колони
  • Гальмо осі проміжного шарніра
  • Безперервне обертання колонки
  • Запобіжні пристрої: у разі зниження тиску запобіжний пристрій утримує вантаж на місці, а інструменти повільно опускаються до підлоги. Спеціальні гальма утримують рукоятку та захватний інструмент нерухомо, коли вони не використовуються.

Доступні опції

  • Обертальний суглоб на суглобовій осі
  • Системне блокування вантажопідйомності
  • Гальмо для руху вгору/вниз
  • Подвійне гальмівне зусилля на головній та проміжній осях
  • Спеціальне фарбування
  • Розсувний візок

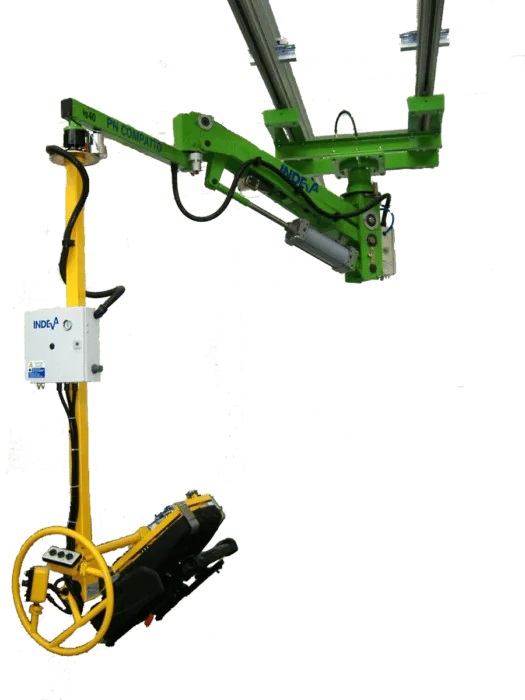

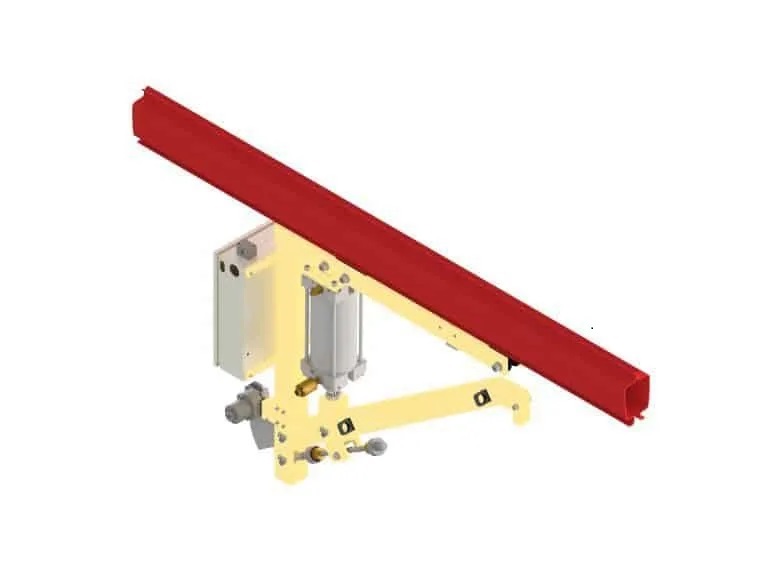

  • Пневматичні промислові маніпулятори PN Compatto з шарнірним важелем, закріпленим на підвісній рейці. Також доступна модель для стельового монтажу.



детальніше згорнути

PN Flex

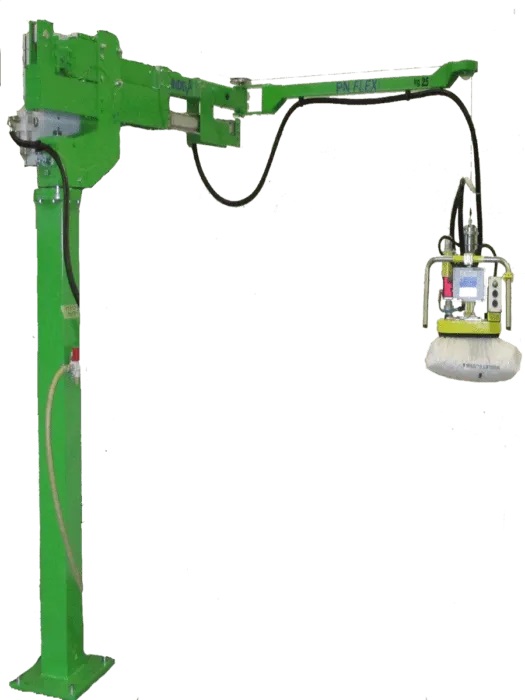

Пневматичний маніпулятор PN Flex

Пневматичний маніпулятор з тросовим вертикальним маніпулятором. Пневматичні маніпулятори PN Flex   підходять для  обробки вантажів,  центр ваги яких знаходиться на осі Z вертикального маніпулятора. Вони дозволяють гнучкі рухи забирання/розвантаження вантажів.

– Канат на вертикальній осі;

– Підвісний або стовпний монтаж;

– Стандартні та нестандартні інструменти для захоплення.

Технічні характеристики

  • Максимальне навантаження: 80 кг
  • Максимальна швидкість підйому: 45 м/хв
  • Управління: пневматичне
  • Тиск повітря: 6,0
  • Температура роботи в барі: від +5° до +50° C
  • Рівень шуму: Тертя головної осі суглоба
  • Тертя осі проміжного суглоба
  • Запобіжні пристрої: у разі падіння тиску повільний спуск до підлоги

Доступні опції

  • Відповідність вимогам ATEX для застосування в контрольованих середовищах з небезпекою вибуху: – Зона 1/2 (IIA-IIB) для газів – Зона 21/22 (IIIA-IIIB-IIIC) для пилу
  • Спеціальне фарбування для сталевої платформи
  • Версія з подвійним канатом
  • Блоки обертання на основному суглобі
  • Виконання з нержавіючої сталі
  • Підсилювач тиску
  • 3-суглобова рука
детальніше згорнути

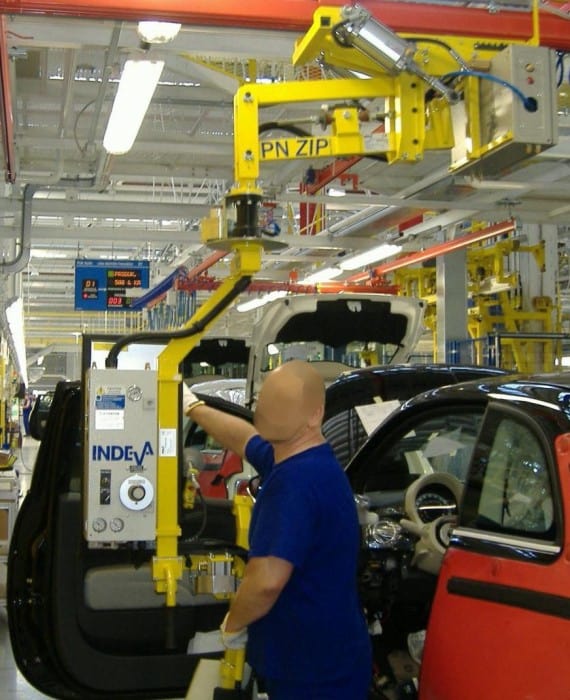

PN Zip

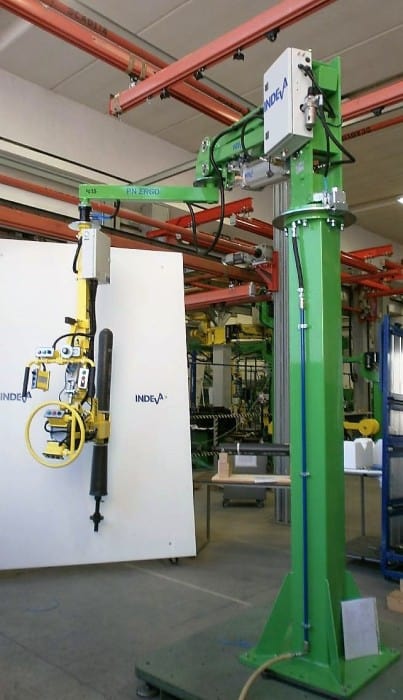

Пневматичні промислові маніпулятори серії PN ZIP

Пневматичні промислові маніпулятори , легкі та компактні, підходять для застосувань з коротким вертикальним переміщенням та швидкими робочими циклами.

Основні характеристики:

Максимальне навантаження: 80 кг
Управління: пневматичне
Тиск повітря: 6,0 бар
Робоча температура: від +5° до +50° C
Рівень шуму: Запобіжні пристрої: у разі падіння тиску повільний спуск до підлоги
Доступні опції

Відповідність ATEX
Правила застосування в контрольованому середовищі з небезпекою вибуху,
Спеціальне фарбування

детальніше згорнути
