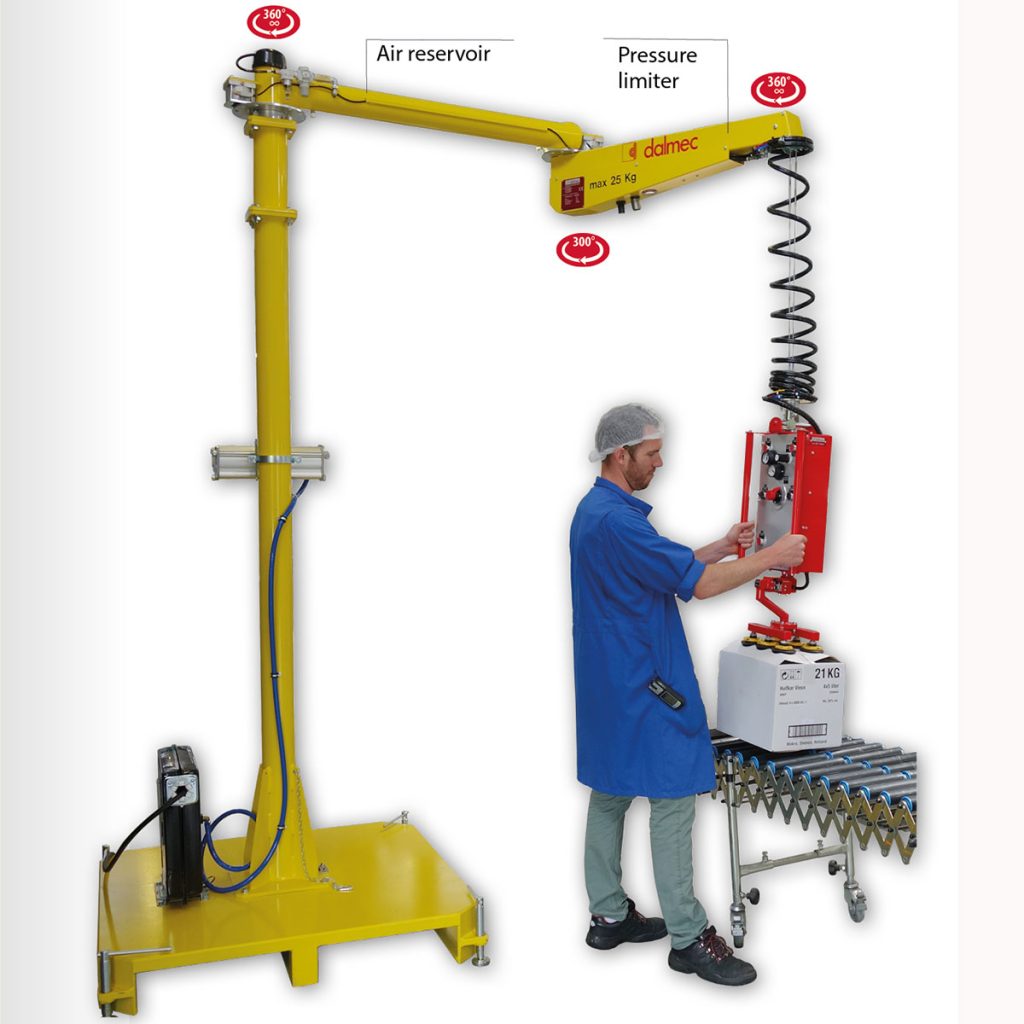

Posifil – найпопулярніша модель серед маніпуляторів на тросовій системі. Простота в конструкції та керуванні дозволяє переміщати вироби оператору без особливих зусиль.

• Максимальна вантажопідйомність: 60 кг
• Максимальний робочий радіус: 5000 мм
• Вертикальний підйом: 1800 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: пневматична та електрична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 20 нл ÷ 100 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 300° на проміжній осі

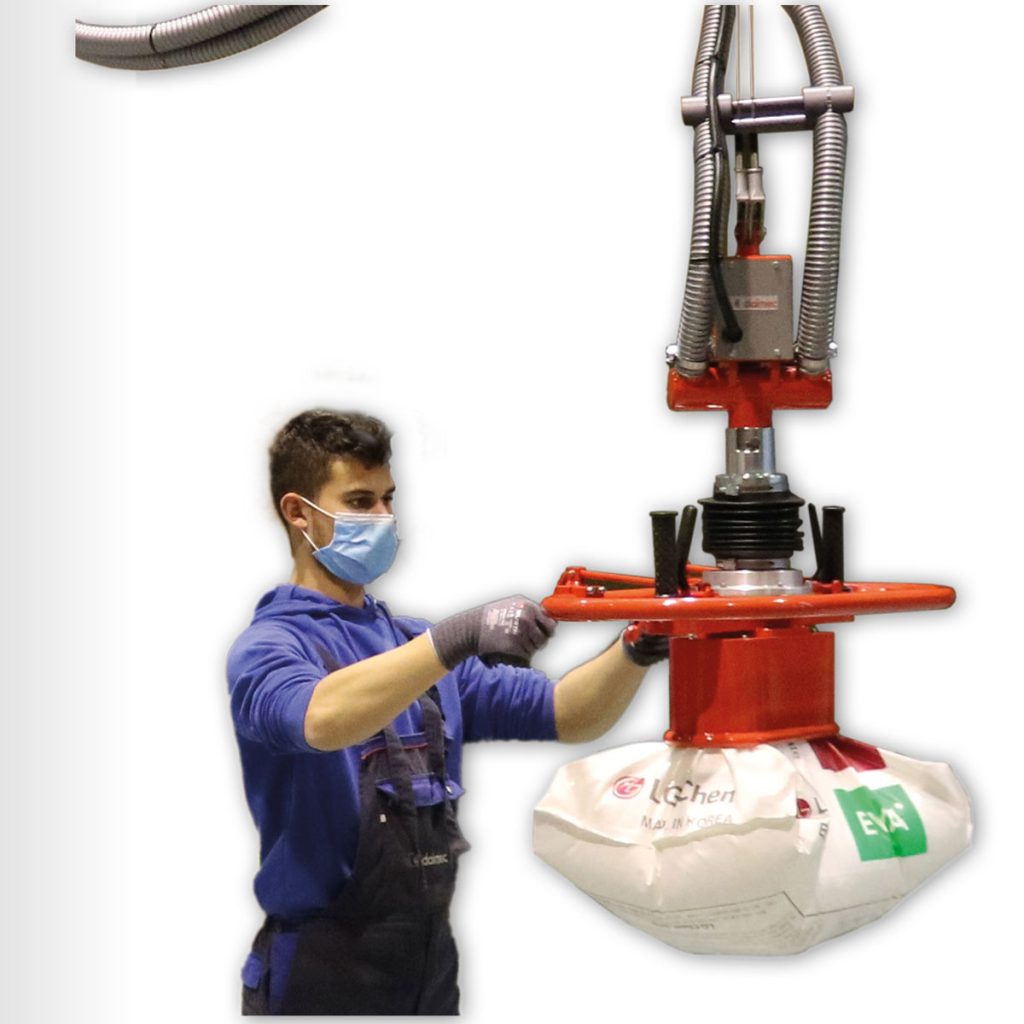

Тросовий маніпулятор Posifil для мішків, коробок, бочок.

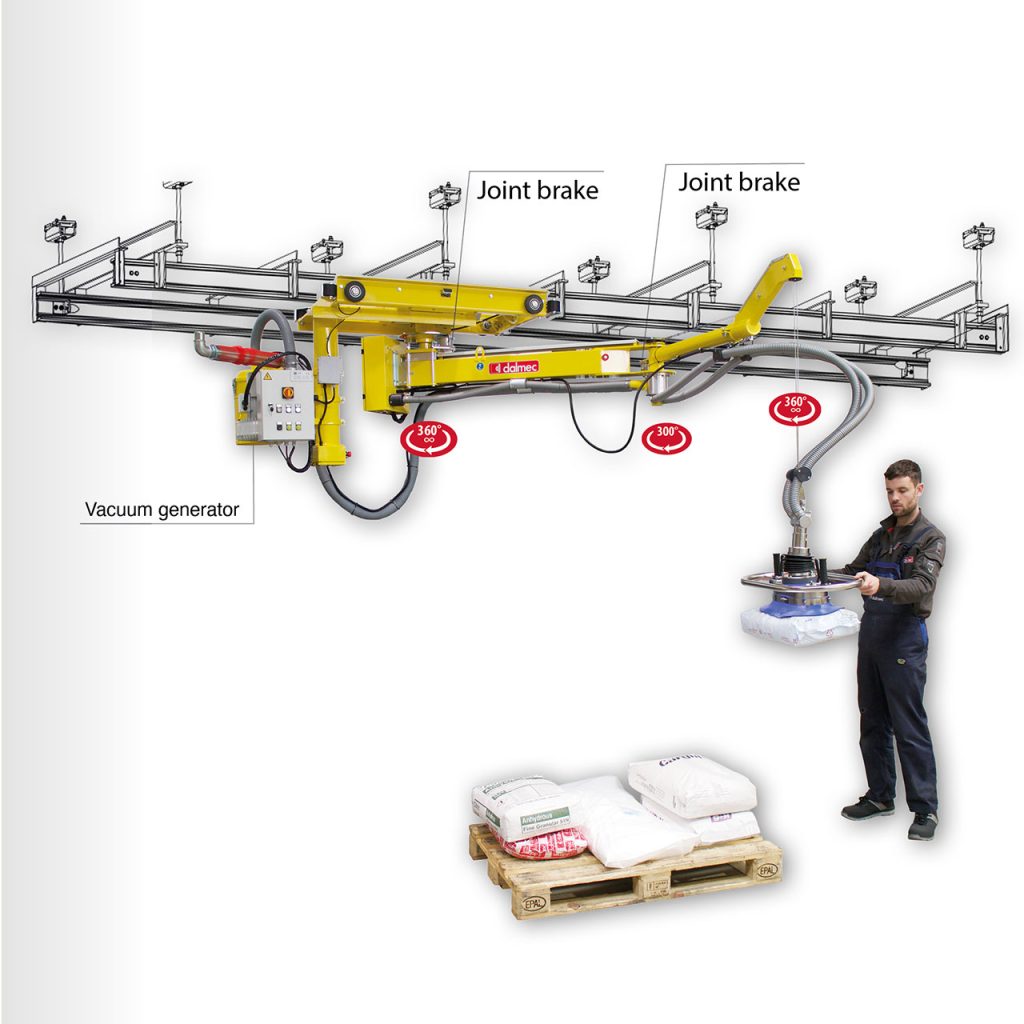

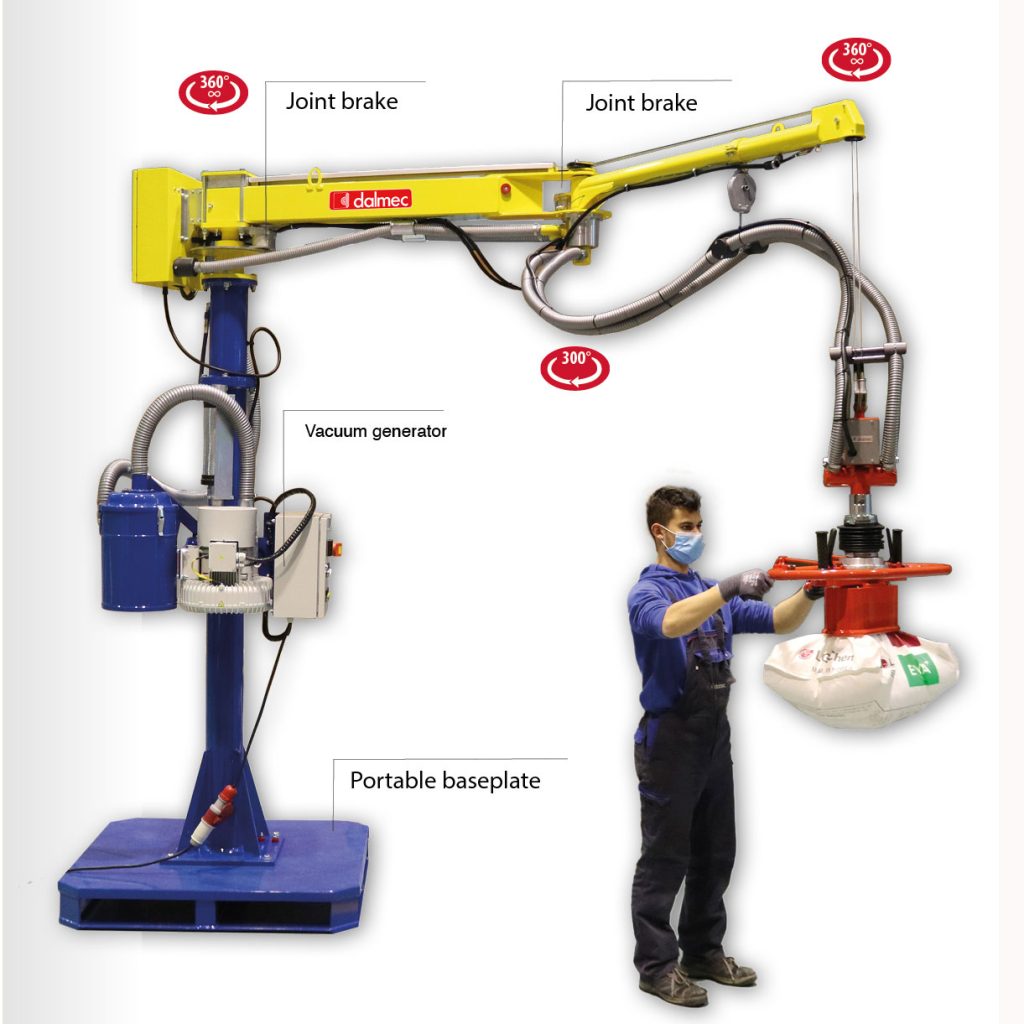

Маніпулятор POSIFIL, оснащений електричним турбінним вакуумним насосом, дозволяє обробляти паперові та пластикові пакети, картонні коробки, гумові тюки, бочки тощо, використовуючи стандартні або індивідуальні присоски залежно від застосування.

Ця нова вакуумна інтеграція в Posifil дозволяє отримати надзвичайні ергономічні переваги під час роботи з мішками в робочих середовищах з низькою висотою стелі, дозволяючи оператору вільно використовувати маніпулятор у доступному робочому просторі.

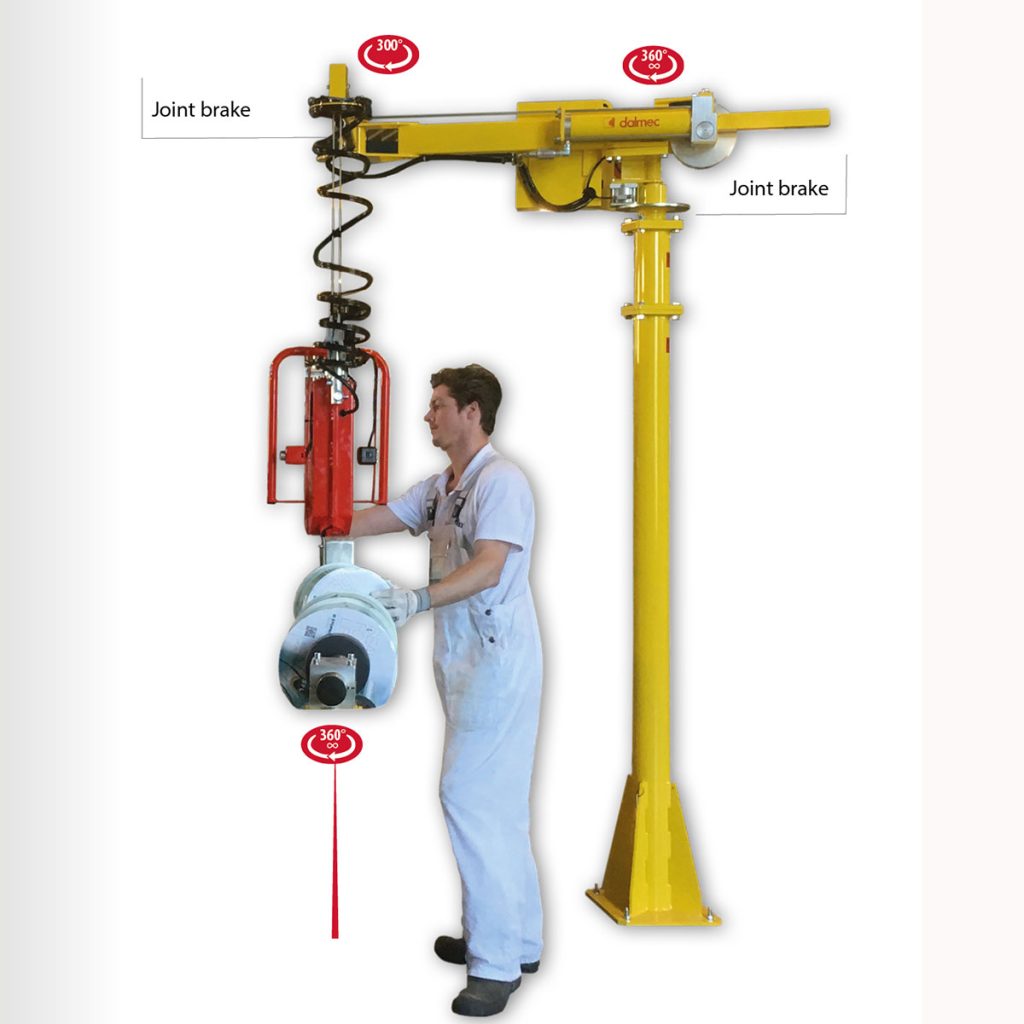

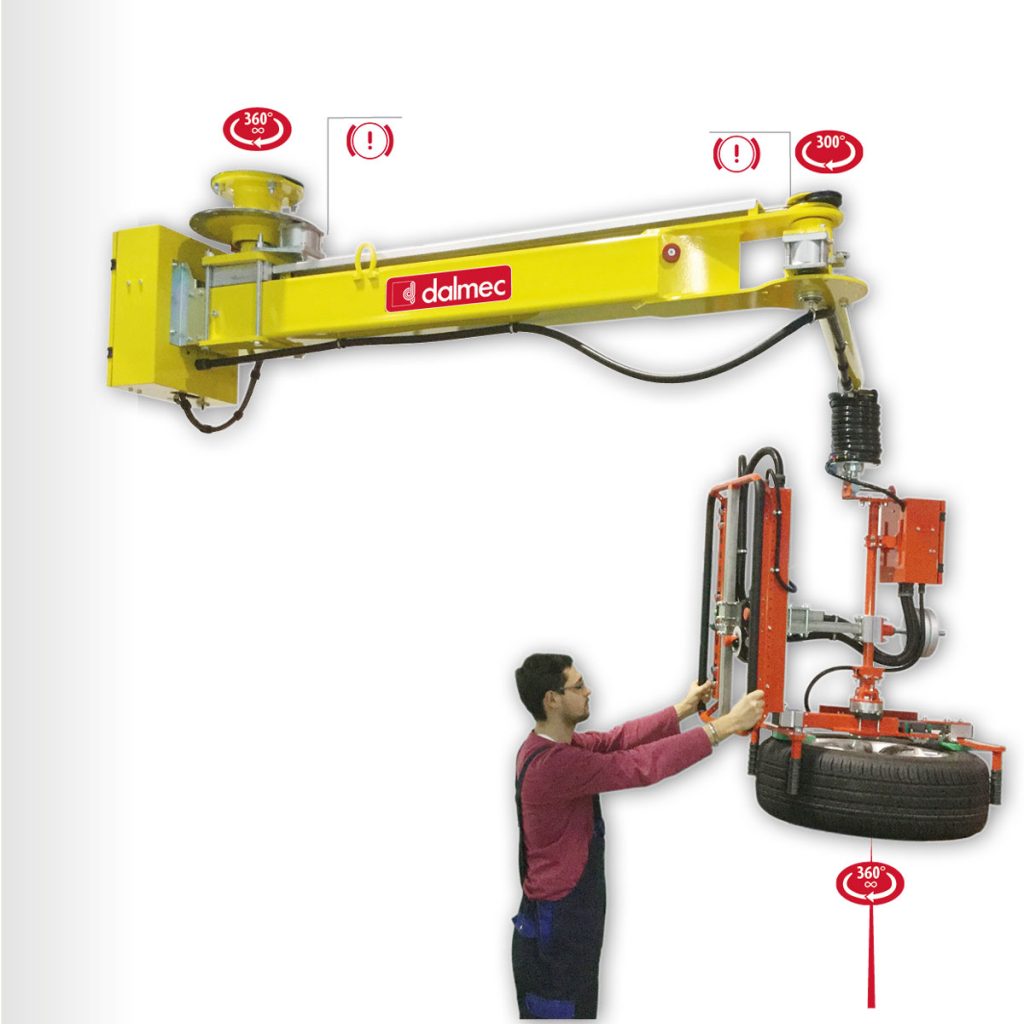

Posiplus – найпопулярніша модель серед маніпуляторів на тросовій системі. Простота в конструкції та керуванні дозволяє переміщати вироби оператору без особливих зусиль. Радіус дії до 4500 мм. Вантажопідйомність до 120 кг.

• Максимальна вантажопідйомність: 200 кг
• Максимальний робочий радіус: 4500 мм
• Вертикальний підйом: 1900 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 40 нл ÷ 120 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 315° на проміжній осі

Опис маніпулятора

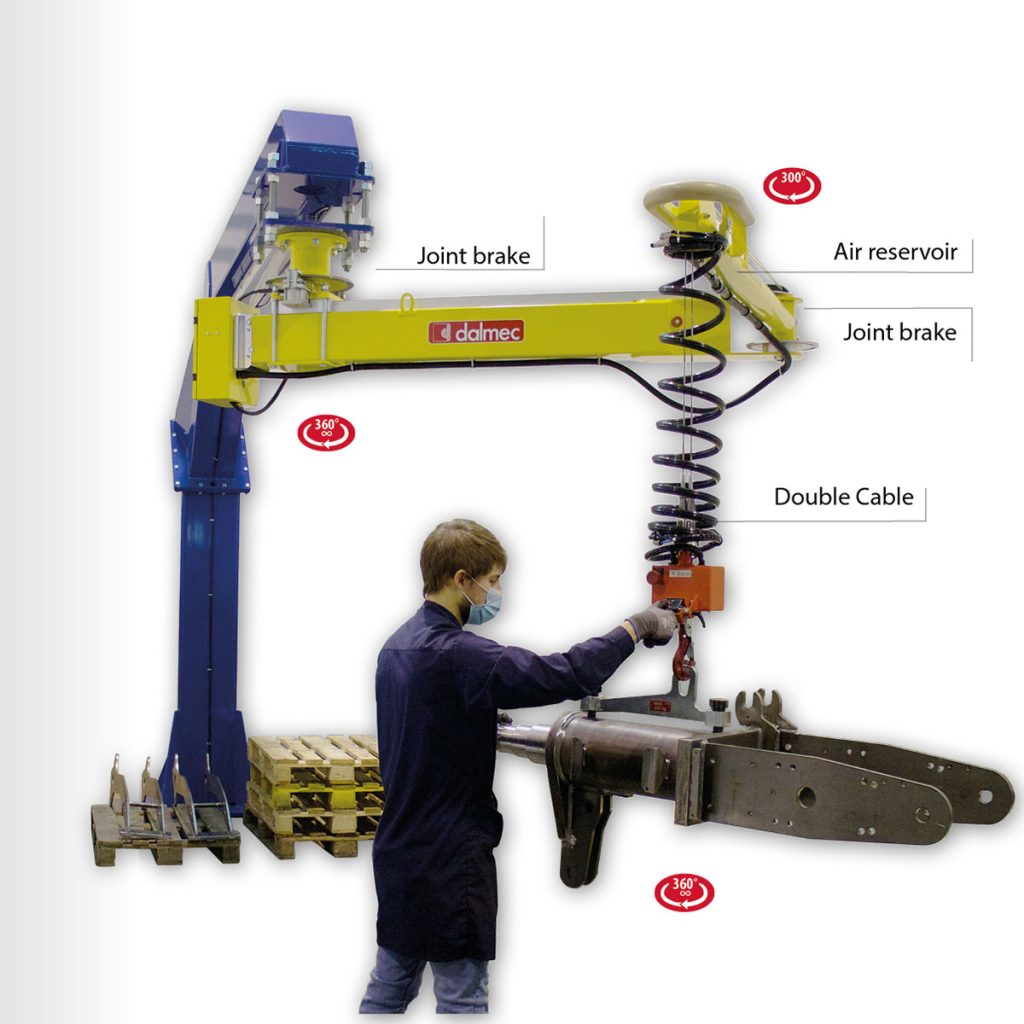

ПНЕВМАТИЧНИЙ МАНІПУЛЯТОР POSIPLUS PP з подвійним тросом

POSIPLUS PP – це маніпулятор з двома тросами високої вантажопідйомності, здатний переміщувати вантажі до 200 кг та досягати робочого радіуса до 4500 мм. Захоплювальний інструмент з'єднаний з балансувальною групою за допомогою двох незалежних сталевих тросів для забезпечення максимальної безпеки. Спеціальна конструкція з двома важелями та проміжним шарніром дозволяє легко експлуатувати його в межах всієї робочої зони. Спеціальні гальма, встановлені на основних шарнірах, гарантують контроль зміщення.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних тросів забезпечує балансування ваги вантажу. Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший постійно підтримує баланс системи вантажів; другий забезпечує постійне підтримання балансу вантажу.
Оператор може змінювати рівень навантаження, застосовуючи мінімальне зусилля до захоплювального інструменту або безпосередньо до вантажу.

Версії маніпулятора

На стійці
Варіанти кріплення:

• фіксуюча підлогова основа;
• підлогова основа під вилковий навантажувач;
• переміщувана підлогова основа під гідравлічний візок;
• підлогова основа для ручного транспортування;
• пересувна каретка підлоговим шляхом;
• пересувна підвісна каретка

Підвісний
Кріпильний фланець
Пневматичний маніпулятор Posifil підвісного фіксованого виконання унеможливлює кріплення до підлоги. Фланець маніпулятора поставляється з отворами для кріплення за допомогою болтів до пластини на стелі. Всі переміщення вільні та здійснюються за допомогою мінімального зусилля оператора на пристрій для захоплення.

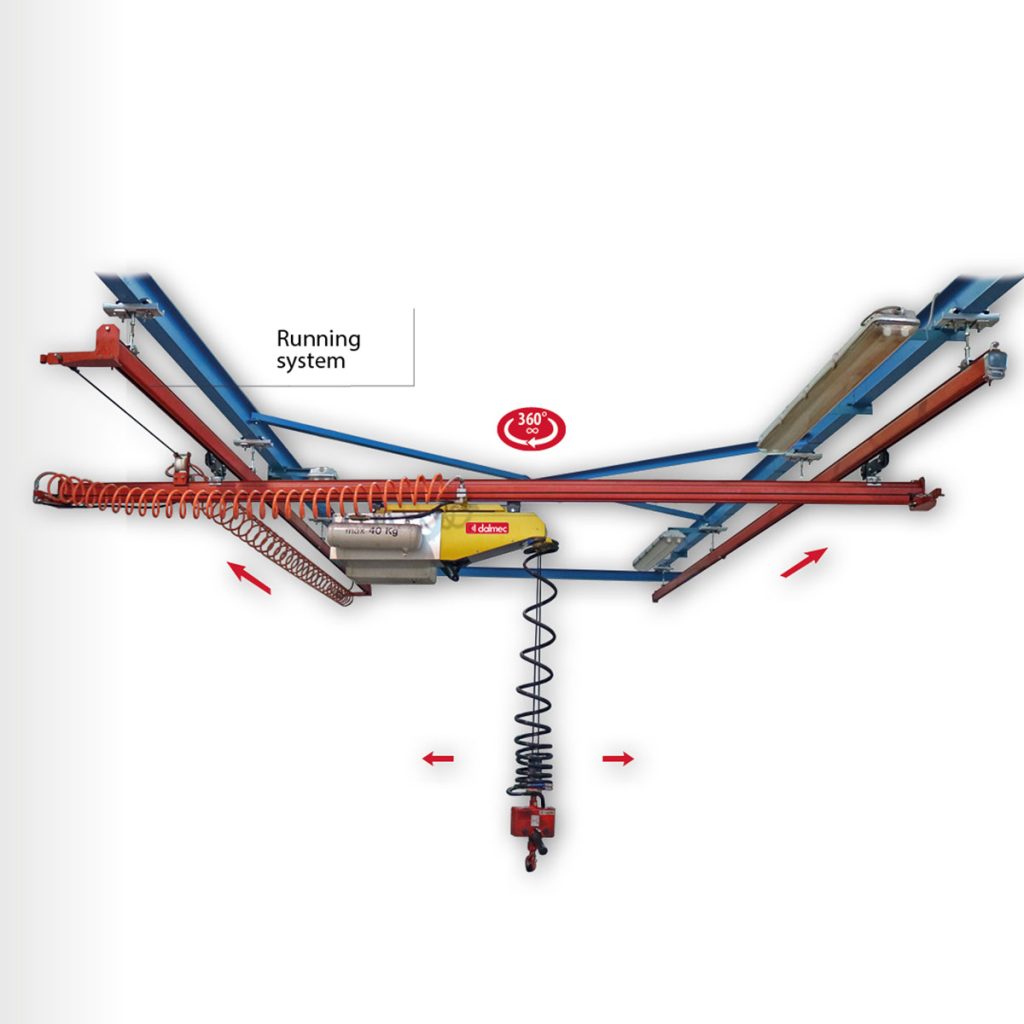

Підвісний пересувний
Кріплення

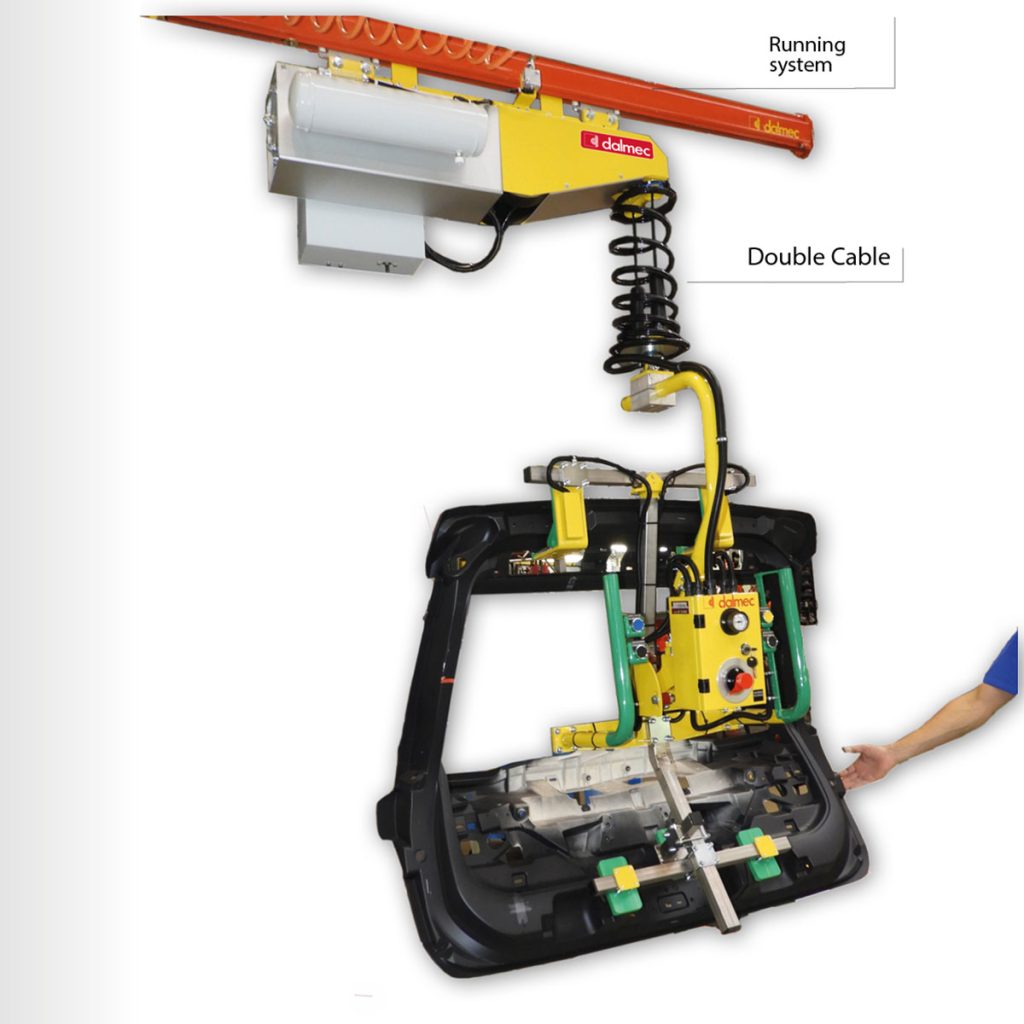

Пневматичний маніпулятор поставляється на рухомій каретці для переміщення по підвісній колії.

Рейковий шлях складається з двох протилежних алюмінієвих U-подібних профілів, з'єднаний з ребрами жорсткості, в комплекті з кріпленням станції подачі стисненого повітря і кінцевих буферів. Усі з'єднання між частинами колії здійснюються за допомогою болтів.

Кріплення рейкового шляху до несучої конструкції здійснюється за допомогою стрижнів та підвісок.

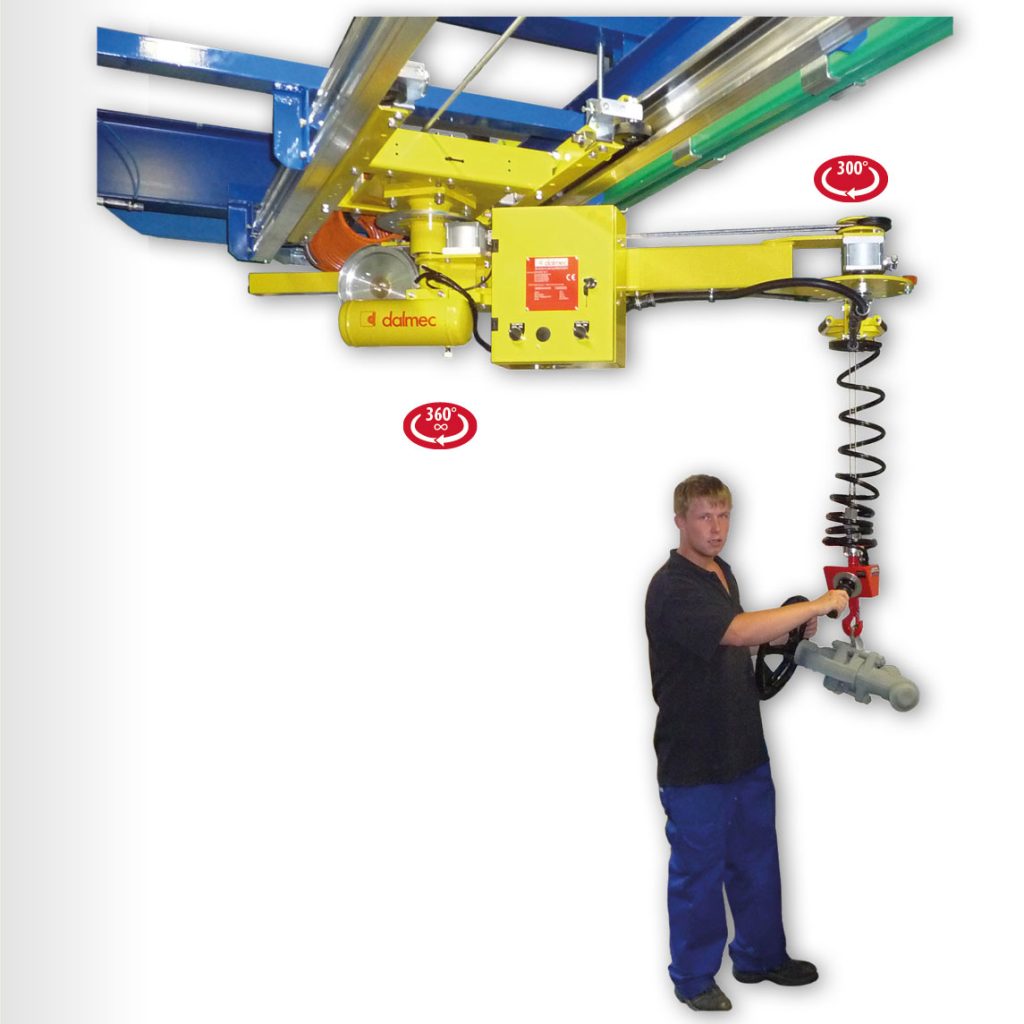

Mаніпулятор Speedyfil випускається переважно в підвісному пересувному виконанні з пересуванням по ходових коліях, що складається з 2-х двотаврових балок.

Особливості

• Максимальна вантажопідйомність: 80 кг
• Максимальний робочий радіус: 2000 мм
• Вертикальний підйом: 2150 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 5 нл ÷ 30 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 300° на проміжній осі

Опис маніпулятора

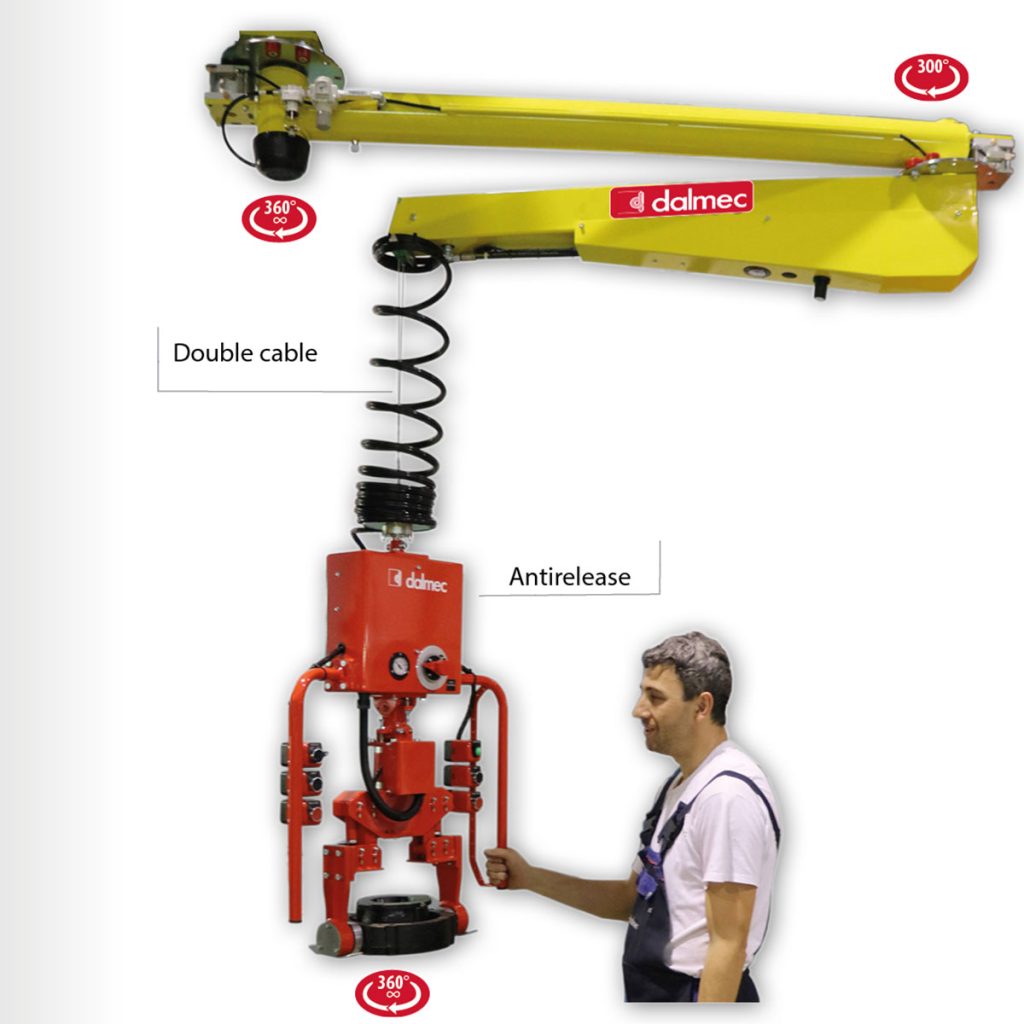

МАНІПУЛЯТОР З ПОДВІЙНИМ ТРОСОМ SPEEDYFIL – ТРОСОВИЙ БАЛАНСУВАЛЬНИК
Пневматичний маніпулятор Speedyfil SP з подвійним тросом, оснащений простими захоплювальними інструментами, дозволяє переміщувати легкі вантажі в невагомому стані по всій робочій зоні. Захоплювальний інструмент з'єднаний з балансувальною групою двома незалежними сталевими тросами для забезпечення максимальної безпеки. Спеціальна конструкція з подвійним важелем та середнє з'єднання полегшують роботу в межах всієї робочої зони.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних тросів забезпечує балансування ваги вантажу.
Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший постійно підтримує баланс системи вантажів; другий забезпечує постійне підтримання балансу вантажу.
Оператор може змінювати рівень навантаження, застосовуючи мінімальне зусилля до захоплювального інструменту або безпосередньо до вантажу

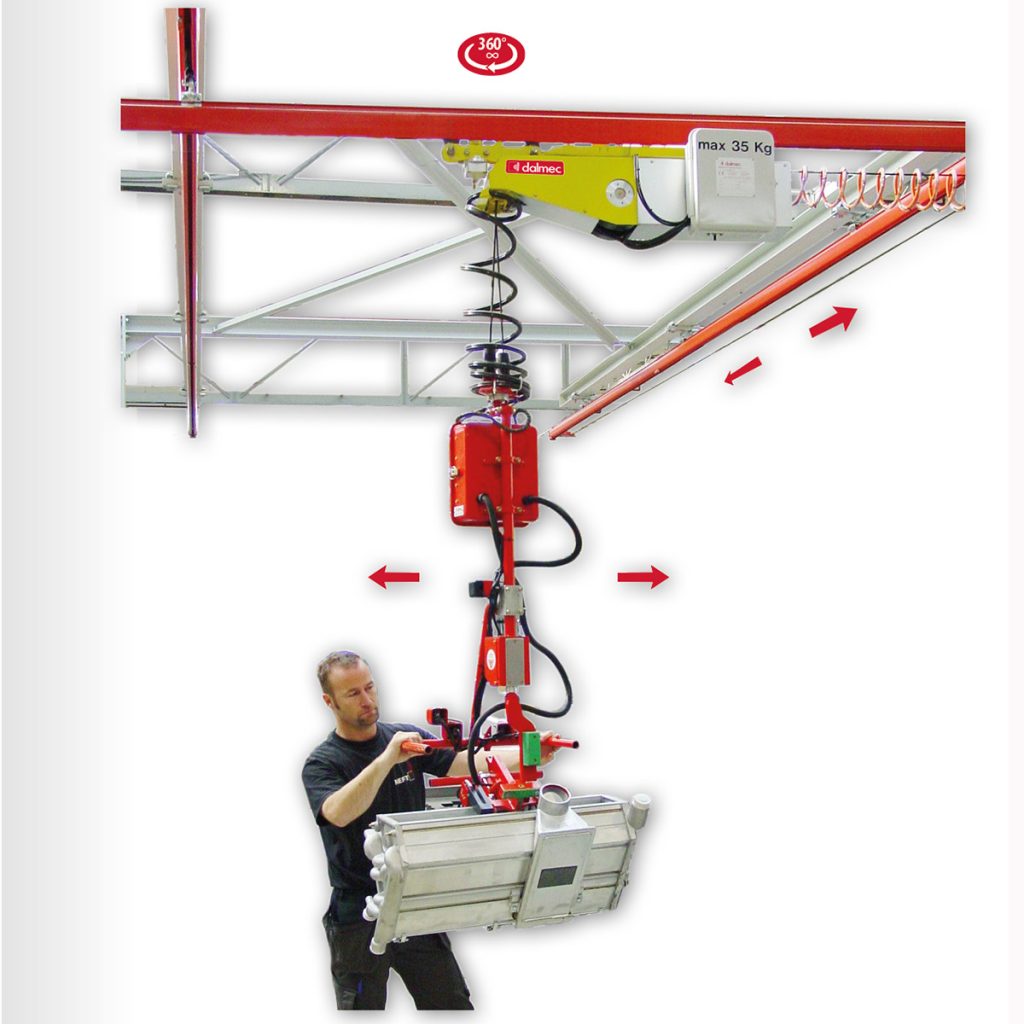

Манипулятор MINIPARTNER

Манипулятор MINIPARTNER-MP , оснащенный специальными захватными приспособлениями, допускает перемещение при отсутствии груза в любом направлении. Захватное приспособление связано с блоком балансировки через пару независимых стальных тросов, обеспечивающих максимальную безопасность. Установленный на несущем мосту с двойным ходом, этот манипулятор обладает очень хорошей подвижностью и может использоваться в широком рабочем диапазоне.

Модель MPS
Макс. грузоподъемность: 80 кг
Макс. амплитуда вертикальных движений скорость: 0,5м/с
Амплитуда вертикальных движений: 1800 мм

Модель MPS Plus 6
Макс. грузоподъемность: 170 кг - (220 kg Plus 8)
Макс. амплитуда вертикальных движений скорость: 0,5м/с
Амплитуда вертикальных движений: 2000 мм

Общие характеристики:
Система управления: исключительно пневматический
Питающая: cухой фильтрованный (40 микрон), без масла
Давление питания: 0.7 ÷ 0.8 Mpa
Температура: от +0° до +45° C
Уровень шума: меньше 73 дБ
Потребление воздуха: от 20 Nl ÷ 100 Nl за один раб. цикл

Принцип работы

Уравновешивание веса перемещаемого груза осуществляется при помощи пневматического цилиндра связанного с трансмиссионной системой. Управление усилием цилиндра осуществляется по двум специальным пневматическим контурам: один из них обеспечивает поддержание в сбалансированном состоянии веса механизма захвата груза и трансмиссионной системы, а второй обеспечивает постоянное сбалансирование веса груза.

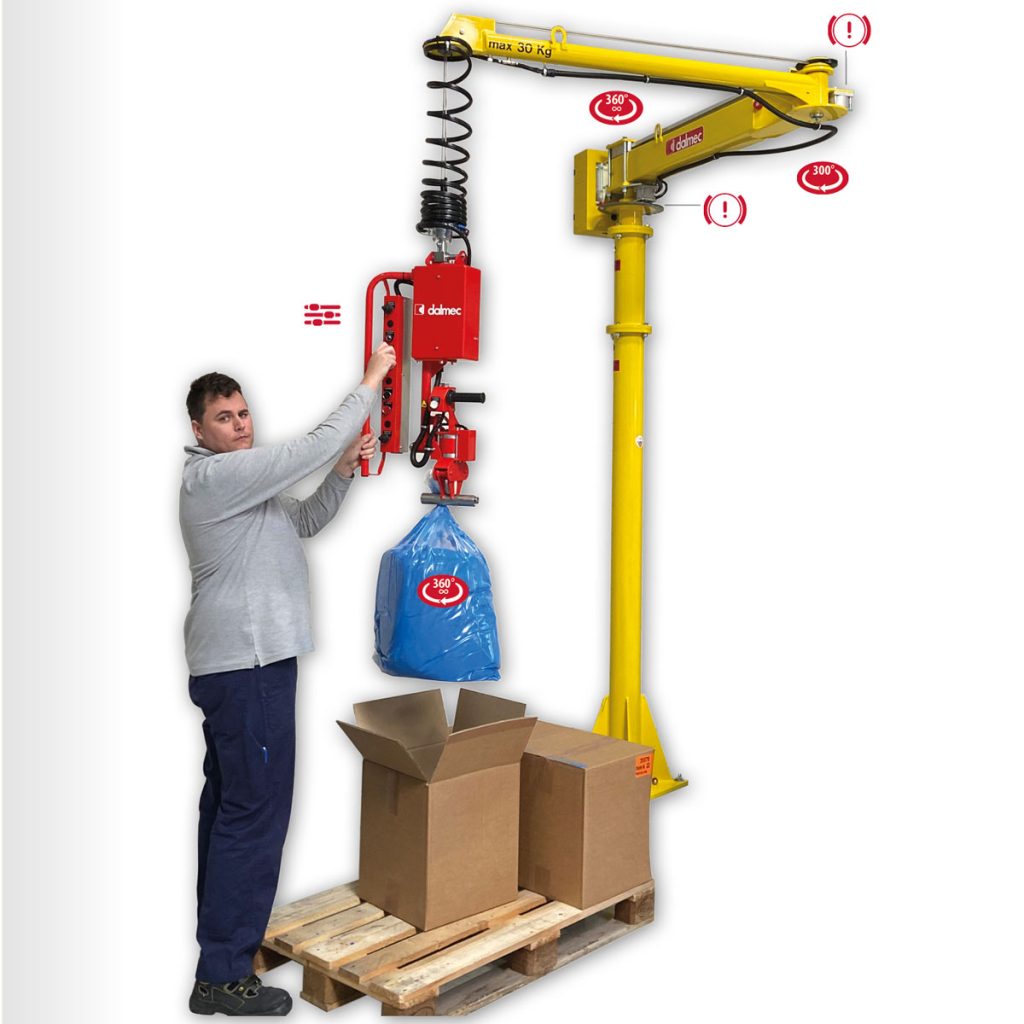

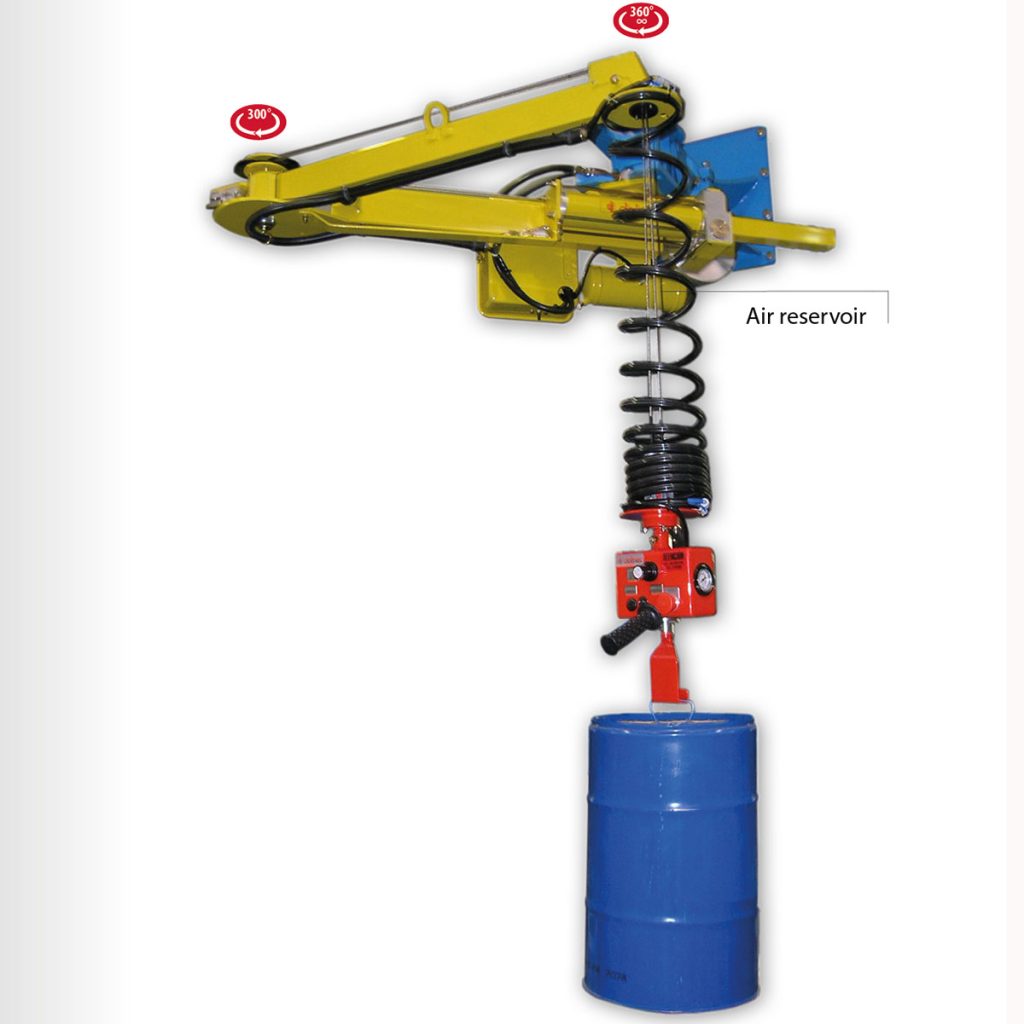

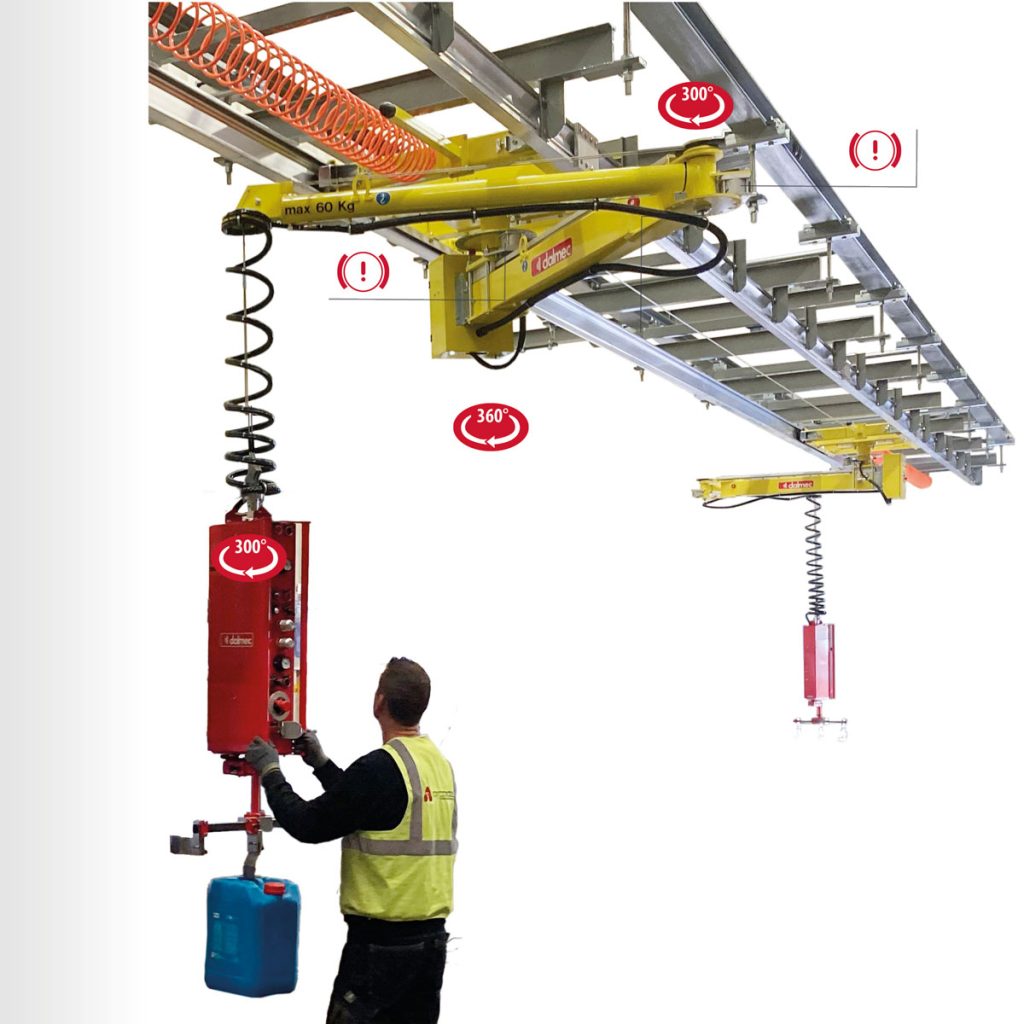

Maniпулятор Posifil, обладнаний подвійною шарнірною стрілою. Пристрій для захоплення з'єднаний з вузлом врівноважування за допомогою пари сталевих сталевих тросиків.

Особливості

• Максимальна вантажопідйомність: 80 кг
• Максимальний робочий радіус: 2000 мм
• Вертикальний підйом: 2150 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 5 нл ÷ 30 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 300° на проміжній осі

МАНІПУЛЯТОР З ПОДВІЙНИМ ТРОСОМ POSIFIL PF – ТРОСОВИЙ БАЛАНСУВАЛЬНИК
Пневматичний маніпулятор POSIFIL PF з подвійним тросом, оснащений простими захоплювальними інструментами, дозволяє переміщувати легкі вантажі в невагомому стані по всій робочій зоні. Захоплювальний інструмент з'єднаний з балансувальною групою двома незалежними сталевими тросами для забезпечення максимальної безпеки. Спеціальна конструкція з подвійним важелем та середнє з'єднання полегшують роботу в межах всієї робочої зони.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних тросів забезпечує балансування ваги вантажу.
Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший постійно підтримує баланс системи вантажів; другий забезпечує постійне підтримання балансу вантажу.
Оператор може змінювати рівень навантаження, застосовуючи мінімальне зусилля до захоплювального інструменту або безпосередньо до вантажу.

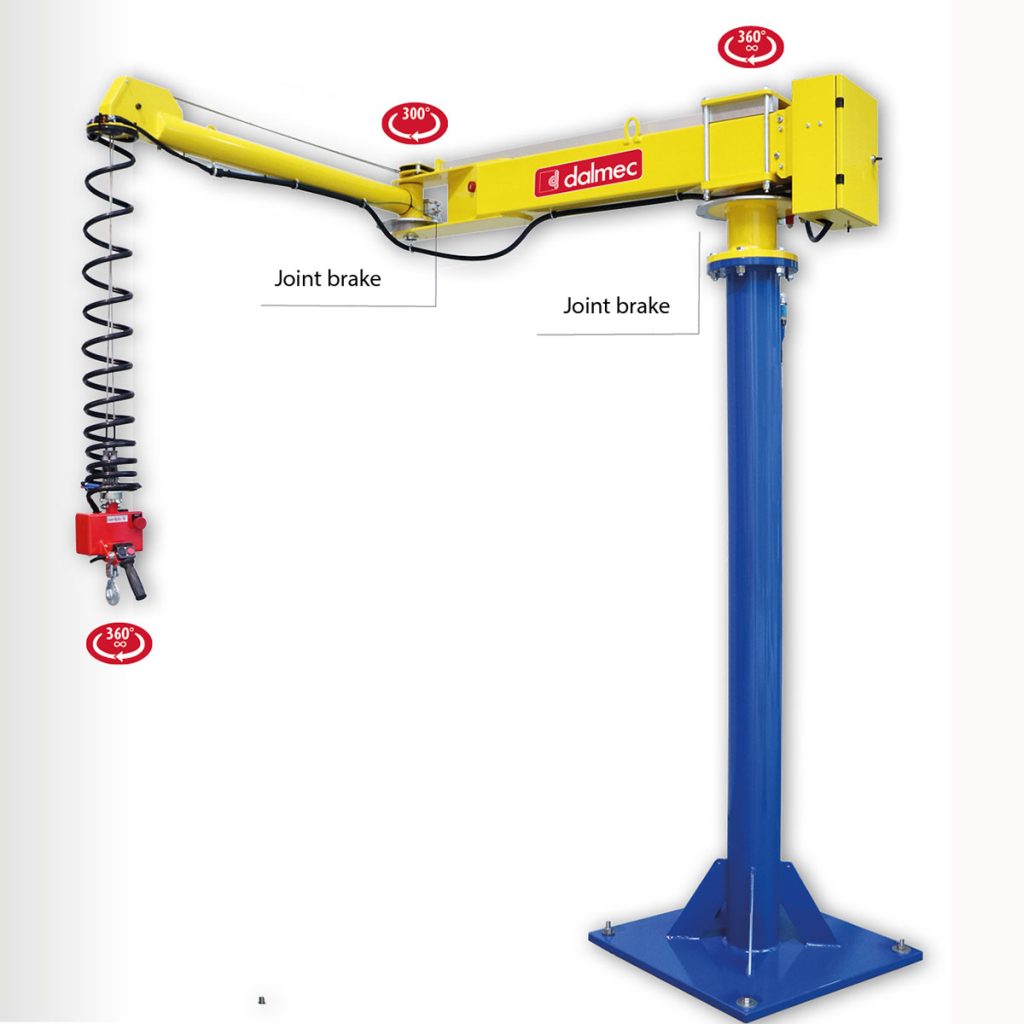

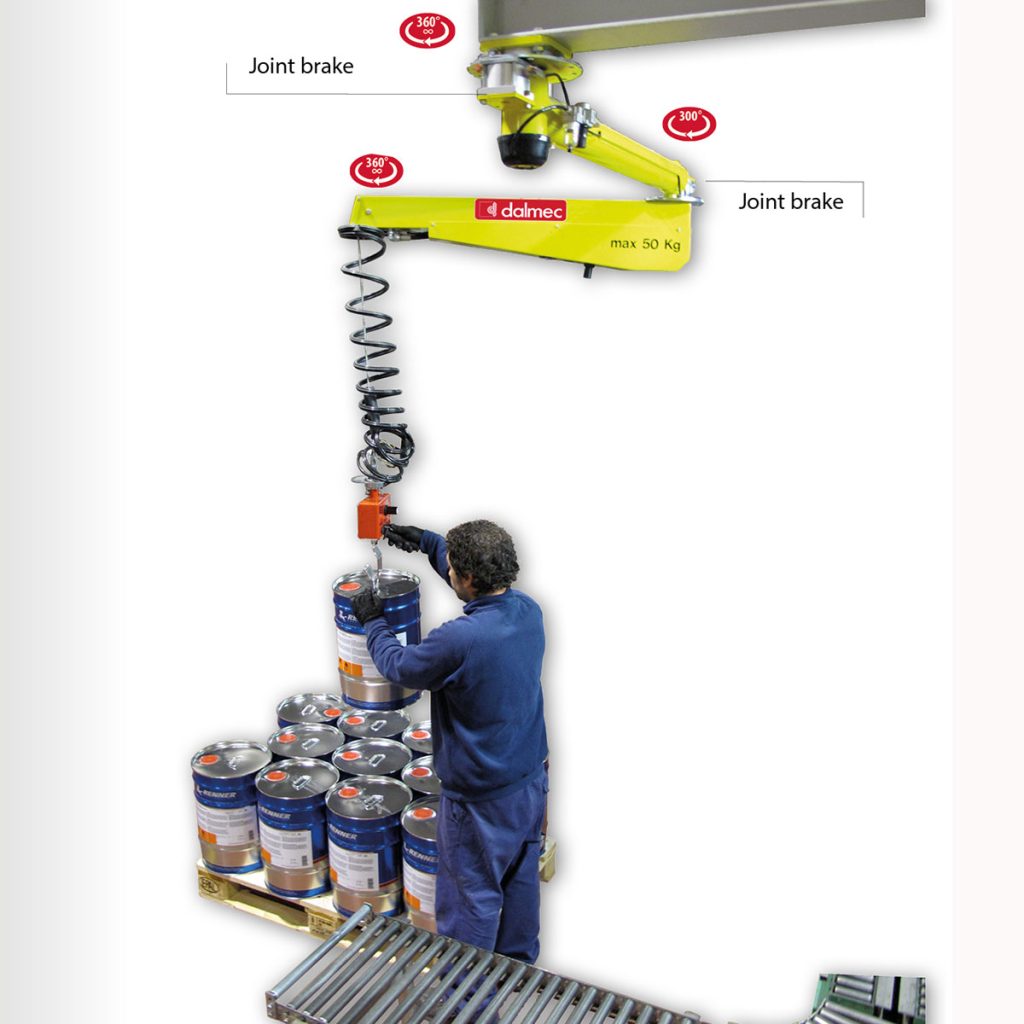

Mаніпулятор Posivel, що виготовляється у підвісному виконанні на стійці, обладнаний подвійною шарнірною стрілою. маніпулятор Posivel є легким та точним в управлінні.

Особливості

• Максимальна вантажопідйомність: 60 кг
• Максимальний робочий радіус: 2600 мм
• Вертикальний підйом: 1700 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 10 нл ÷ 50 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 300° на проміжній осі

Опис маніпулятора
МАНІПУЛЯТОР З ПОДВІЙНИМ ТРОСОМ POSIVEL PV
POSIVEL PV, як правило, реалізований з гаком, може бути оснащений простими захоплюючими інструментами, що дозволяють переміщувати легкі вантажі в невагомому стані в будь-якому напрямку. Особлива конструкція з подвійним важелем і середній шарнір забезпечують легке керування та точність по всій робочій зоні.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних тросів забезпечує балансування ваги вантажу.
Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший постійно підтримує баланс системи вантажів; другий забезпечує постійне підтримання балансу вантажу.
Оператор може змінювати рівень навантаження, застосовуючи мінімальне зусилля до захоплювального інструменту або безпосередньо до вантажу.
