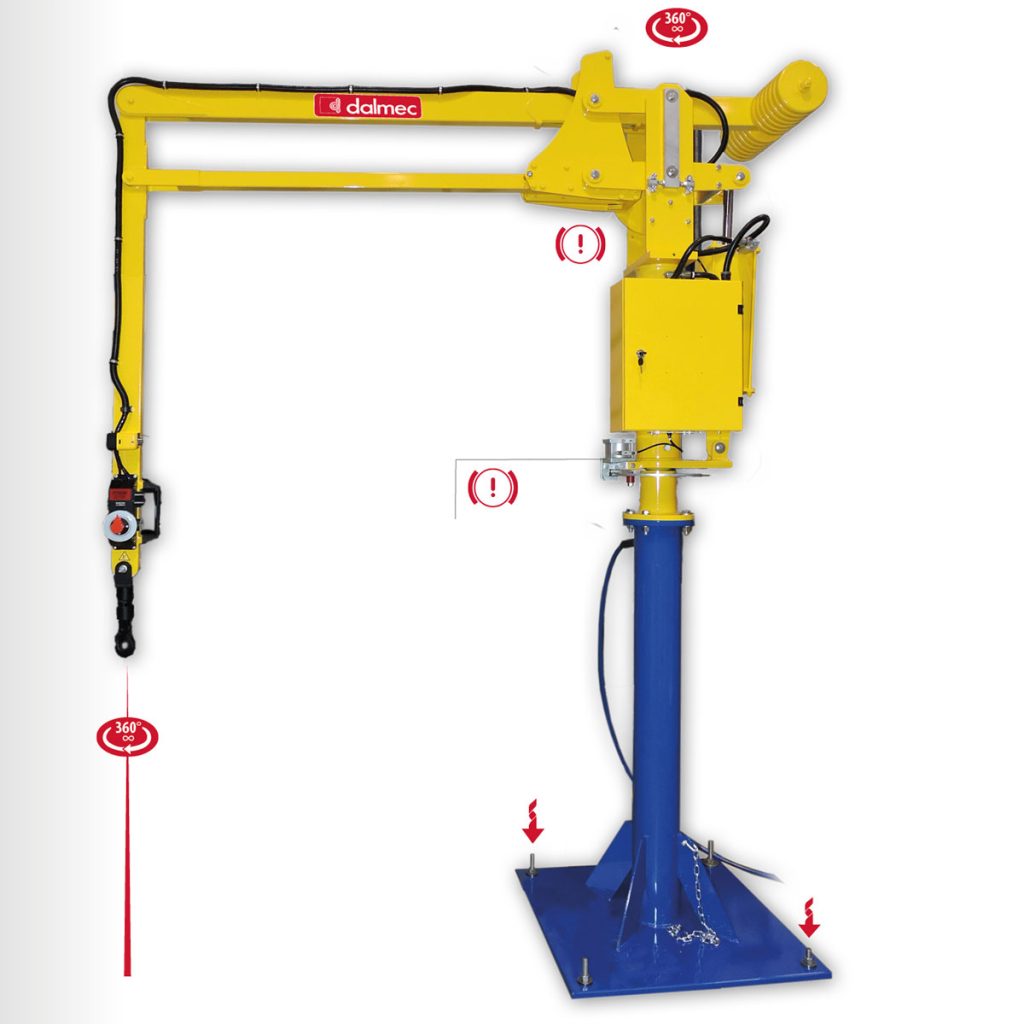

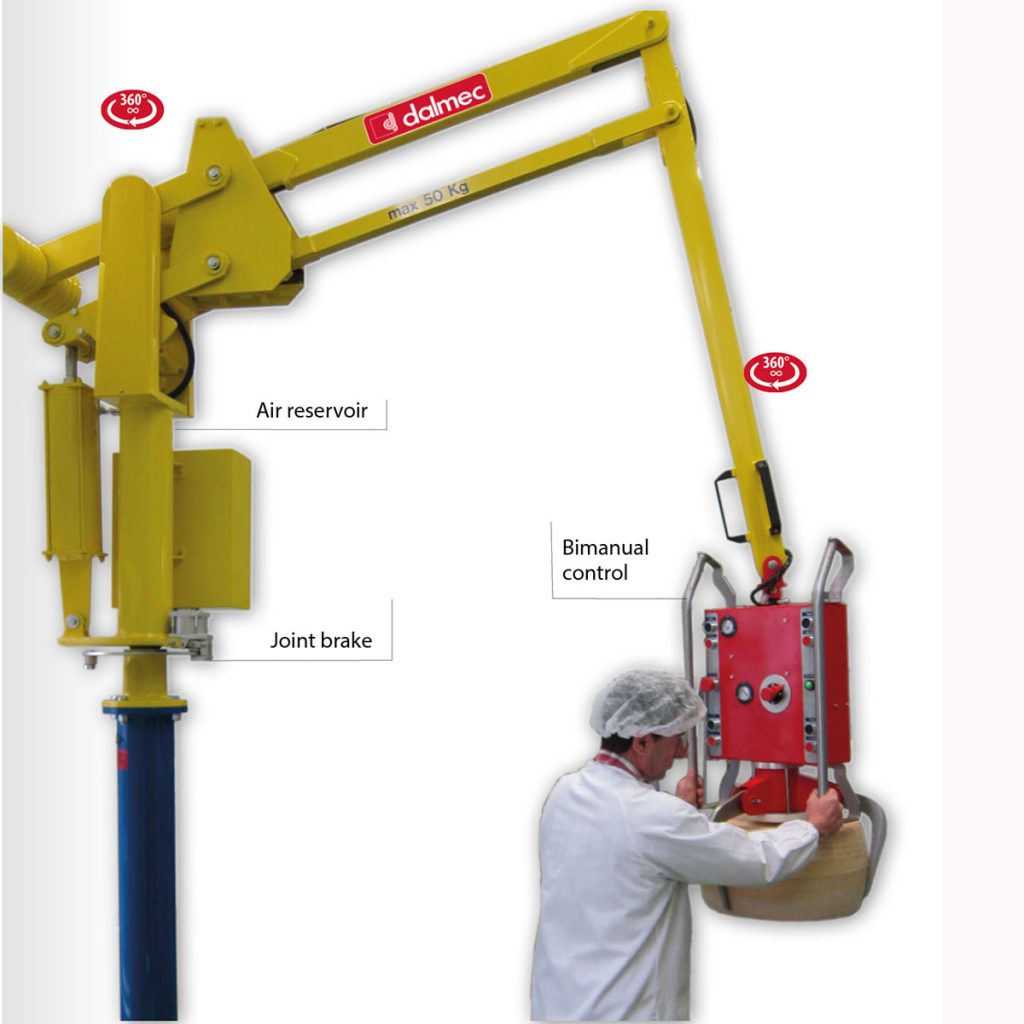

Компактних розмірів та досить добре обладнаний для легкості в керуванні та жорсткості, пневматичний маніпулятор Micropartner забезпечений спеціальними пристроями.

• Максимальна вантажопідйомність: 125 кг
• Максимальний робочий радіус: 2800 мм
• Вертикальний підйом: 2450 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму: Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 50 нл ÷ 100 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту – 300° на проміжній осі

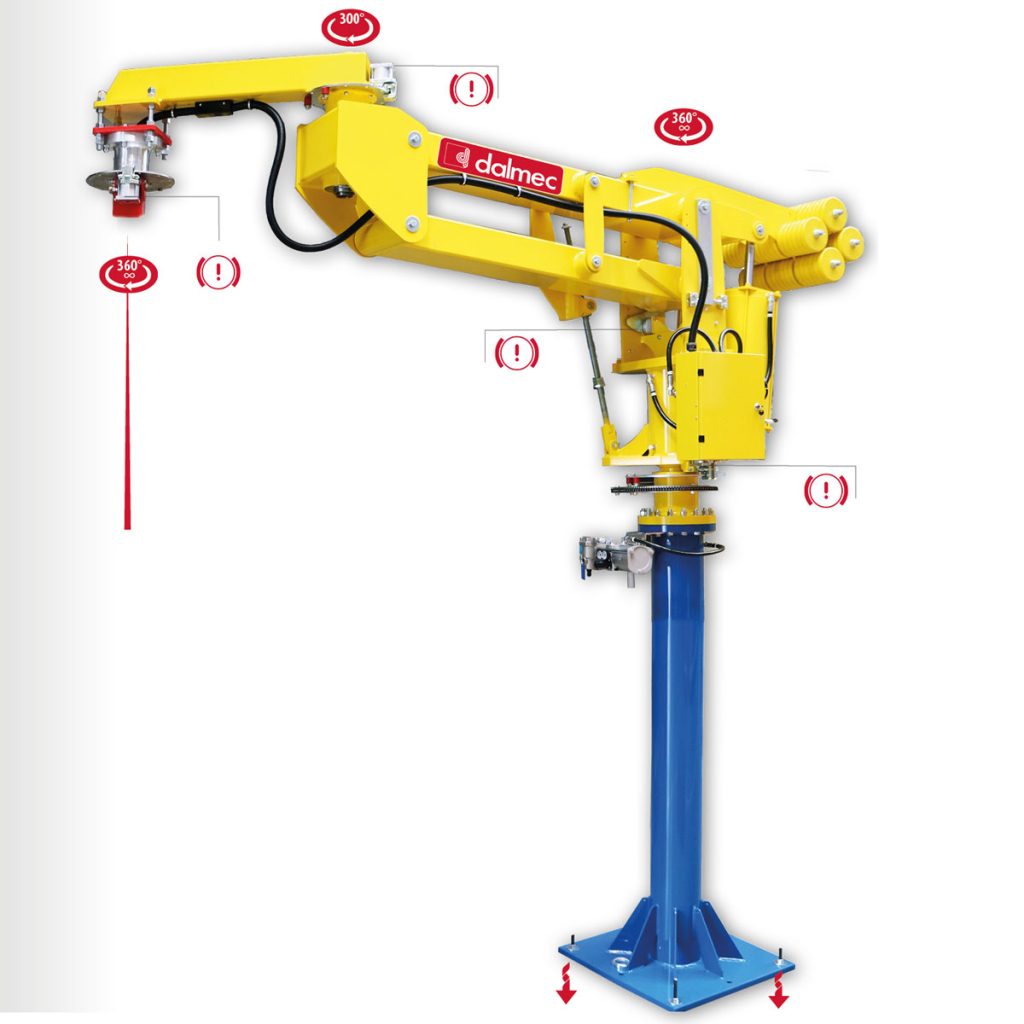

 МАНІПУЛЯТОР-МІКРОПАРТНЕР З АРТИКУЛЬОВАНИМИ КРІЛЬЦЯМИ

Завдяки зменшеним розмірам, MICROPARTNER MI — це підйомний пристрій, особливо простий у використанні, призначений для переміщення в невагомому стані середньо-легких, центральних та зміщених вантажів у будь-якому напрямку. Оснащений спеціальними захоплювальними інструментами, він дозволяє оператору працювати швидко, точно та без зусиль, у відмінних ергономічних та безпечних умовах.

Версії маніпулятора

На стійці
Варіанти кріплення:

• фіксуюча підлогова основа;
• підлогова основа під вилковий навантажувач;
• переміщувана підлогова основа під гідравлічний візок;
• підлогова основа для ручного транспортування;
• пересувна каретка підлоговим шляхом;
• пересувна підвісна каретка

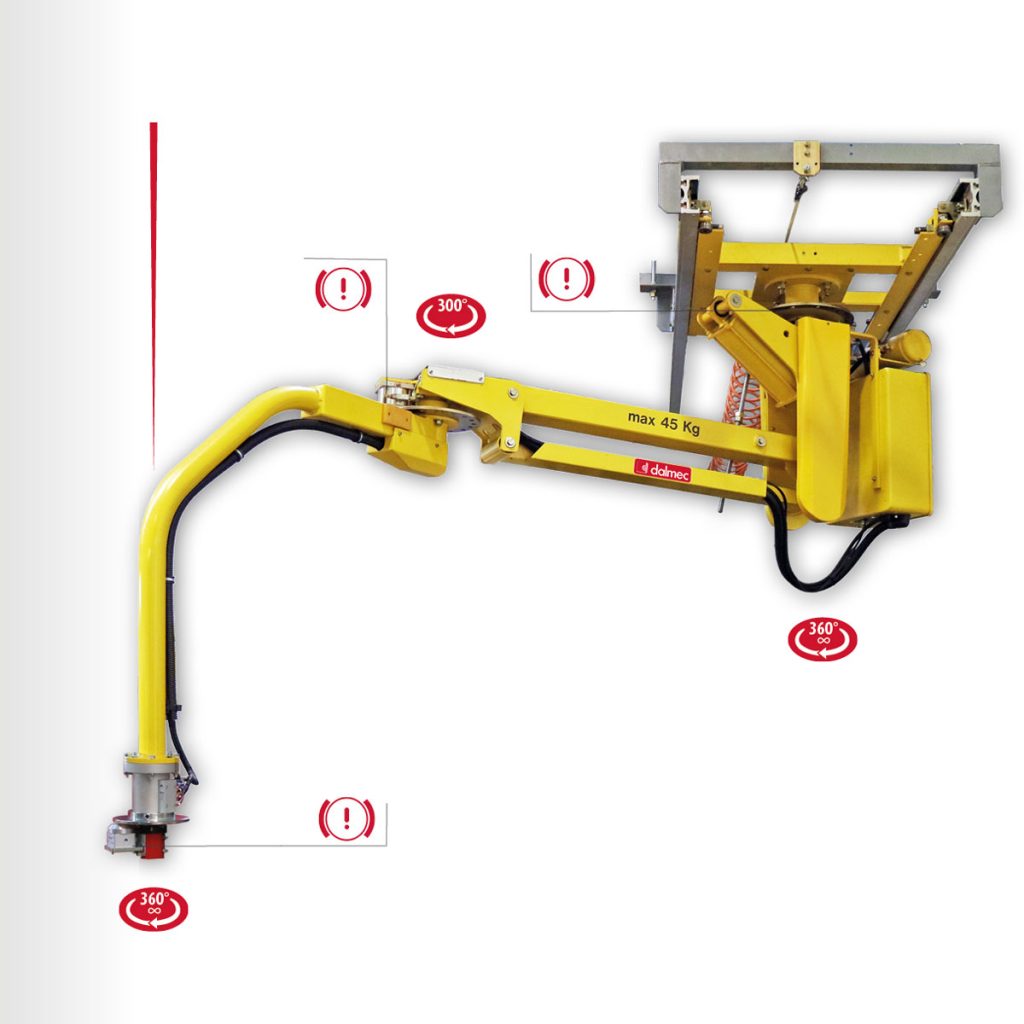

Підвісний

Кріпильний фланець.

Пневматичний маніпулятор Micropartner підвісного фіксованого виконання унеможливлює кріплення до підлоги. Фланець маніпулятора поставляється з отворами для кріплення за допомогою болтів до пластини на стелі. Всі переміщення вільні та здійснюються за допомогою мінімального зусилля оператора на пристрій для захоплення.

Підвісний пересувний
Кріплення
Пневматичний маніпулятор поставляється на рухомій каретці для переміщення по підвісній колії.

Рейковий шлях
Рейковий шлях складається з двох протилежних алюмінієвих U-подібних профілів, з'єднаний з ребрами жорсткості, в комплекті з кріпленням станції подачі стисненого повітря і кінцевих буферів. Усі з'єднання між частинами колії здійснюються за допомогою болтів.

Кріплення рейкового шляху до несучої конструкції здійснюється за допомогою стрижнів та підвісок.

Особенности

• Максимальная грузоподъемность: 1500 кг
• Максимальный рабочий радиус: 5000 мм.
• Вертикальный подъем: 3050 мм
• Рабочее давление: 0,7÷0,8 МПа
• Система управления: исключительно пневматическая
• Подача: фильтрованный сжатый воздух (40 мкм), без смазки
• Максимальная вертикальная скорость подъема: 0,5 метра/секунду
• Рабочая температура: от +0° до +45°C
• Уровень шума:
• Расход: от 100 нл ÷ 600 нл за рабочий цикл
• Вращение: – постоянные 360° на оси колонны и инструмента – 300° на промежуточной оси

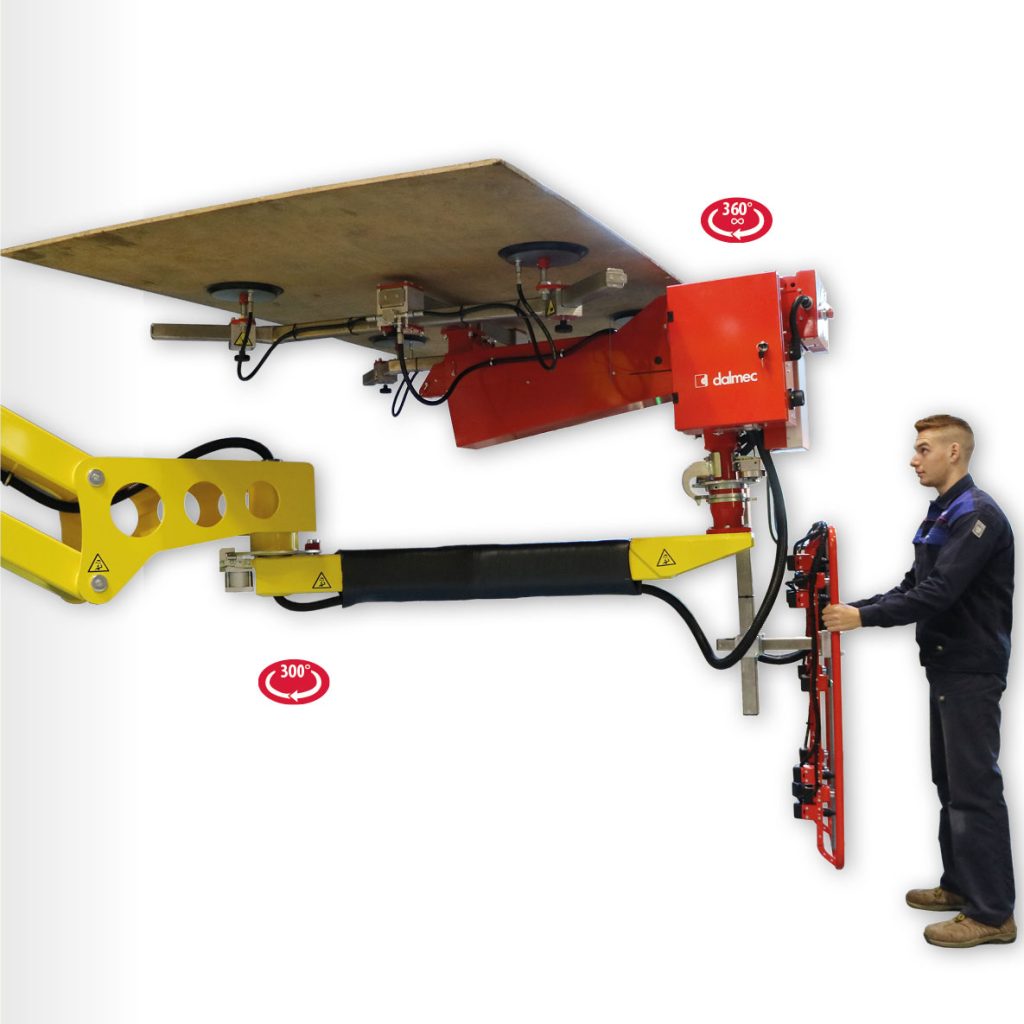

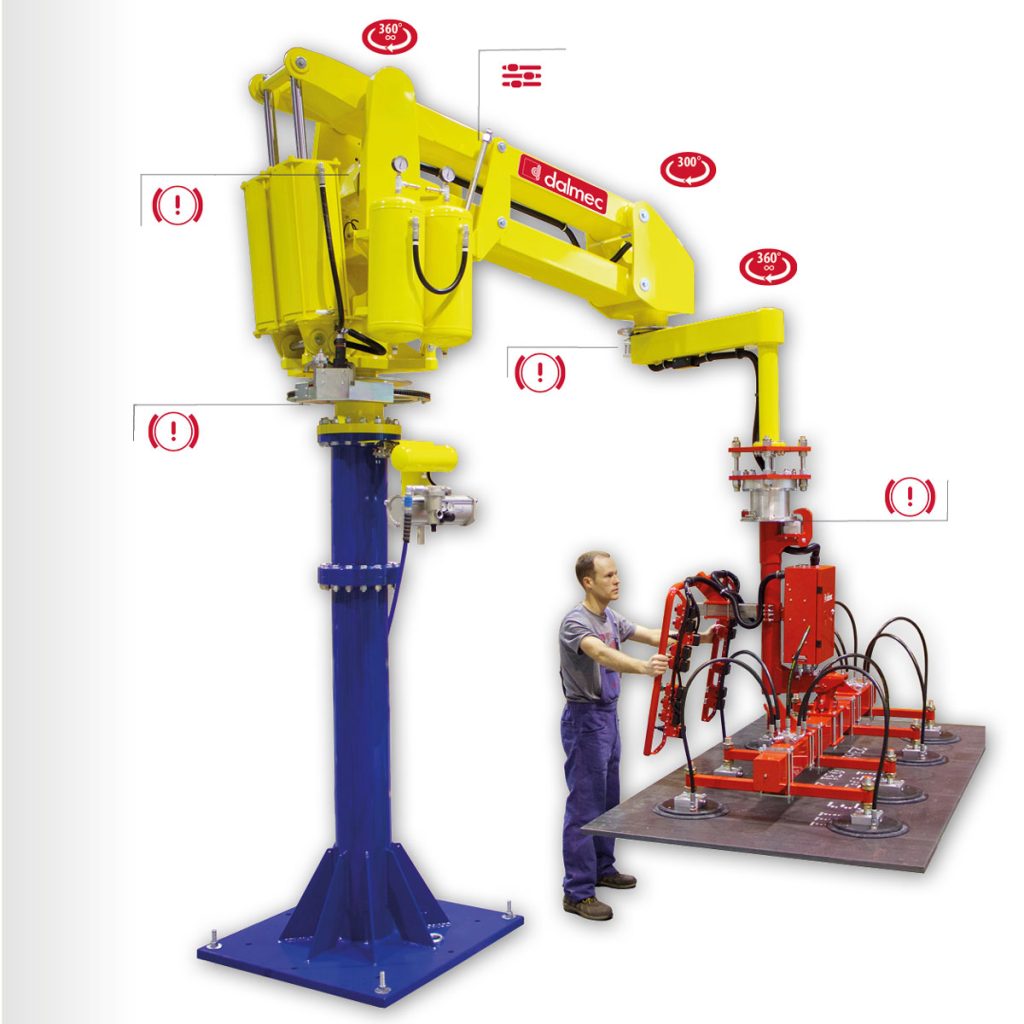

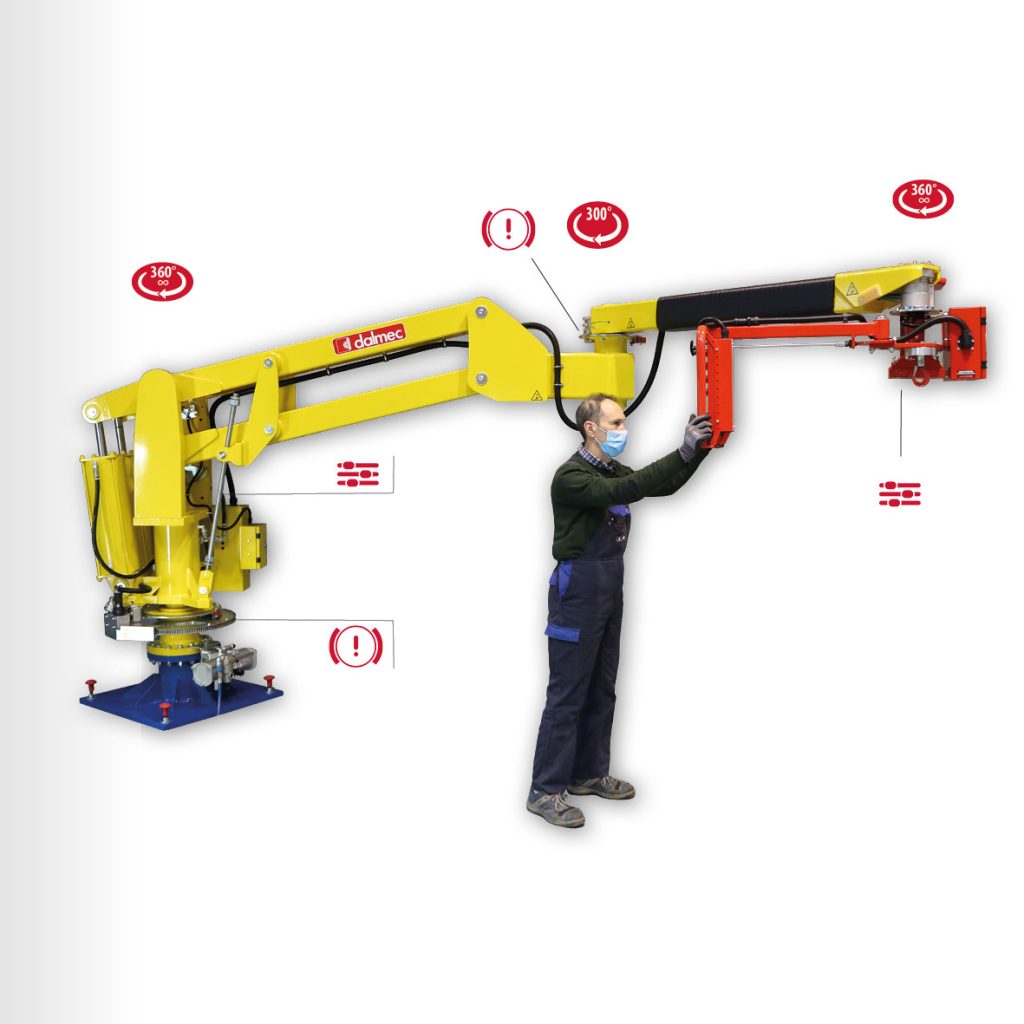

МАНИПУЛЯТОР С АРТИКУЛИРОВАННЫМИ КРЕПЛЕНИЯМИ MEGAPARTNER MG

Пневматический манипулятор MEGAPARTNER MG с шарнирными рычагами, оснащенный специальными захватывающими инструментами, подходит для обработки тяжелых (максимум 1500 кг) и смещенных грузов в любом направлении, позволяя оператору работать с минимальными усилиями в хороших эргономичных и безопасных условиях.

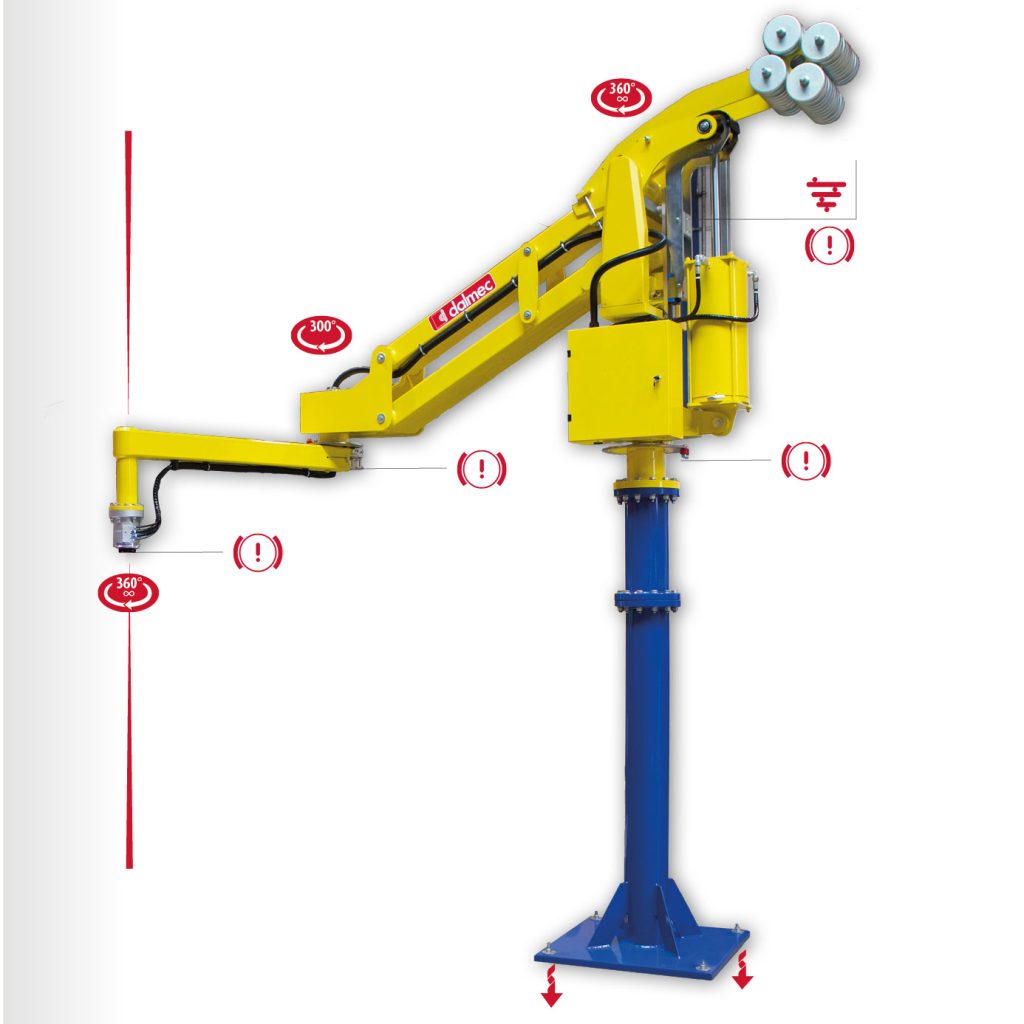

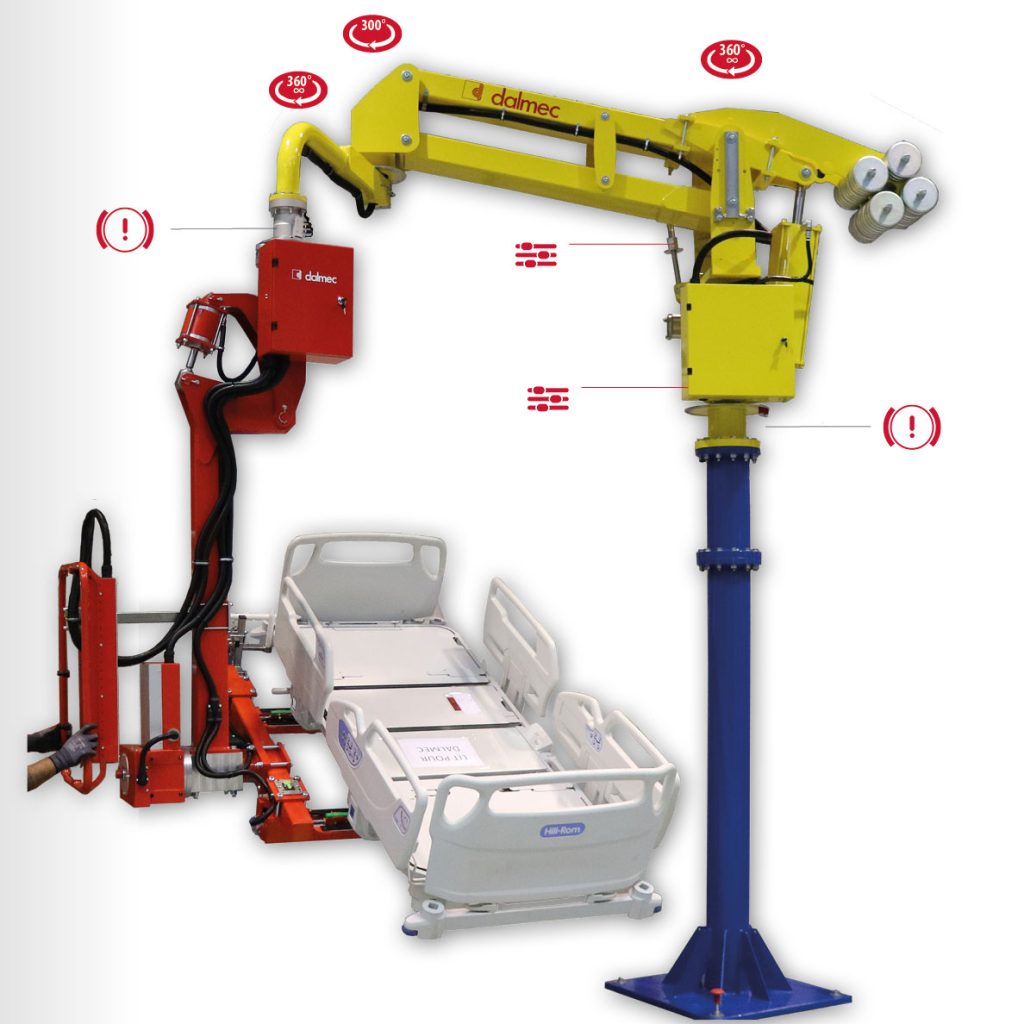

Манипуляторы с жесткой стрелой MAXIPARTNER

MaxiPartner - более крупная версия манипулятора Partner Equo. Манипулятор имеет большой противовес на параллелограмме, что позволяет работать с более тяжелыми грузами. Радиус действия за счет этого увеличен на 500 мм (до 4500 мм). Грузоподъемность до 900 кг.

Особенности:

• Макс. грузоподъемность: 900 кг
• Макс. радиус: 4500 мм
• Макс. амплитуда вертикальных движений скорость: 0,5 м/с
• Амплитуда вертикальных движений: 2200 мм
• Система управления: исключительно пневматический
• Питающая: cухой фильтрованный (40 микрон), без масла
• Давление питания: 0.7 ÷ 0.8 Mpa
• Температура: от +0° до +45° C
• Уровень шума: меньше 73 дБ
• Потребление воздуха: от 20 Nl ÷ 100 Nl за один раб. цикл
• Другие характеристики:
  - 360° непрерывное вращение на колонне и оси приспособления
  - 300° вращение промежуточной оси

Версии манипулятора

На стойке
Варианты крепления:

• фиксирующее напольное основание;
• перемещаемое напольное основание под вилочный погрузчик;
• перемещаемое напольное основание под гидравлическую тележку;
• перемещаемое напольное основание для ручной транспортировки;
• передвижная каретка по напольному пути;
• передвижная подвесная каретка.

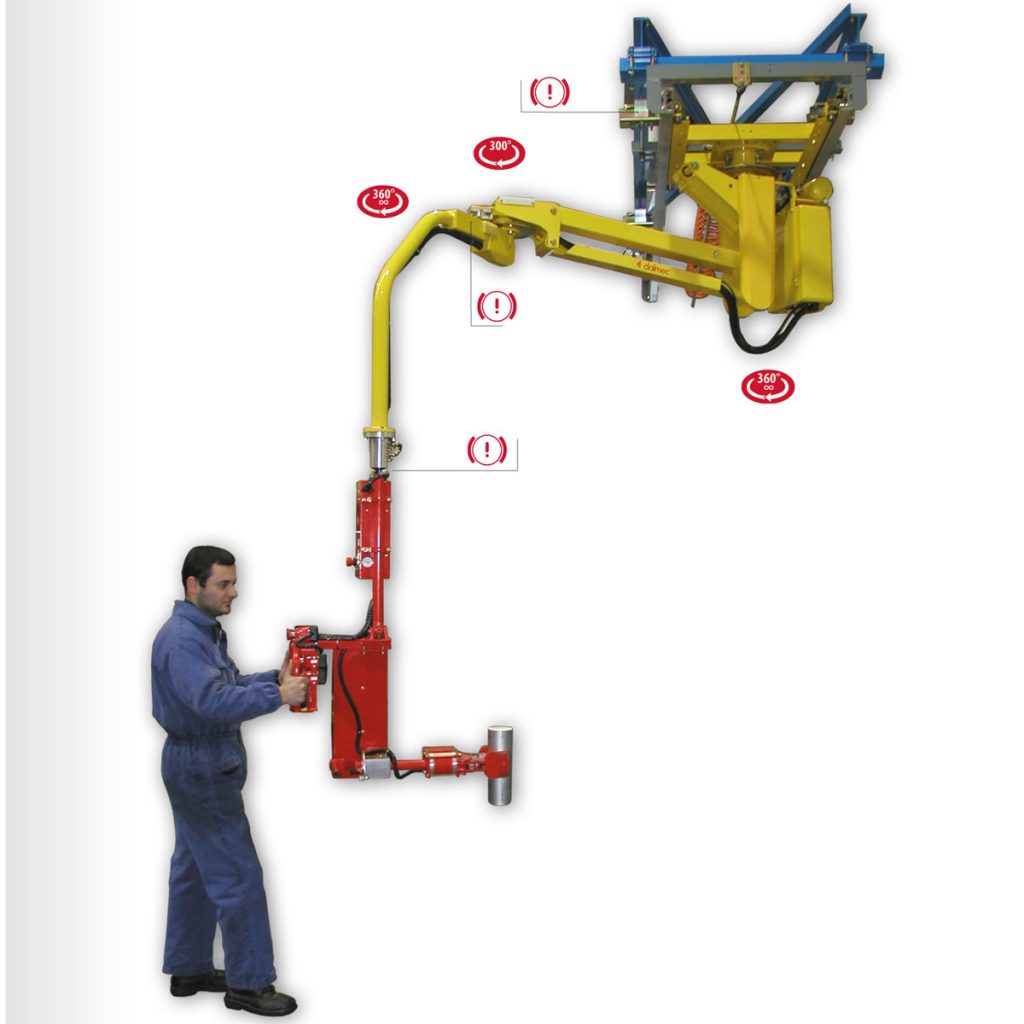

Подвесной
Крепежный фланец

Пневматический манипулятор Maxipartner подвесного фиксированного исполнения исключает возможность крепления к полу. Фланец манипулятора поставляется с отверстиями для крепления с помощью болтов к пластине на потолке. Все перемещения свободные и осуществляются при помощи минимального усилия оператора на приспособление для захвата.

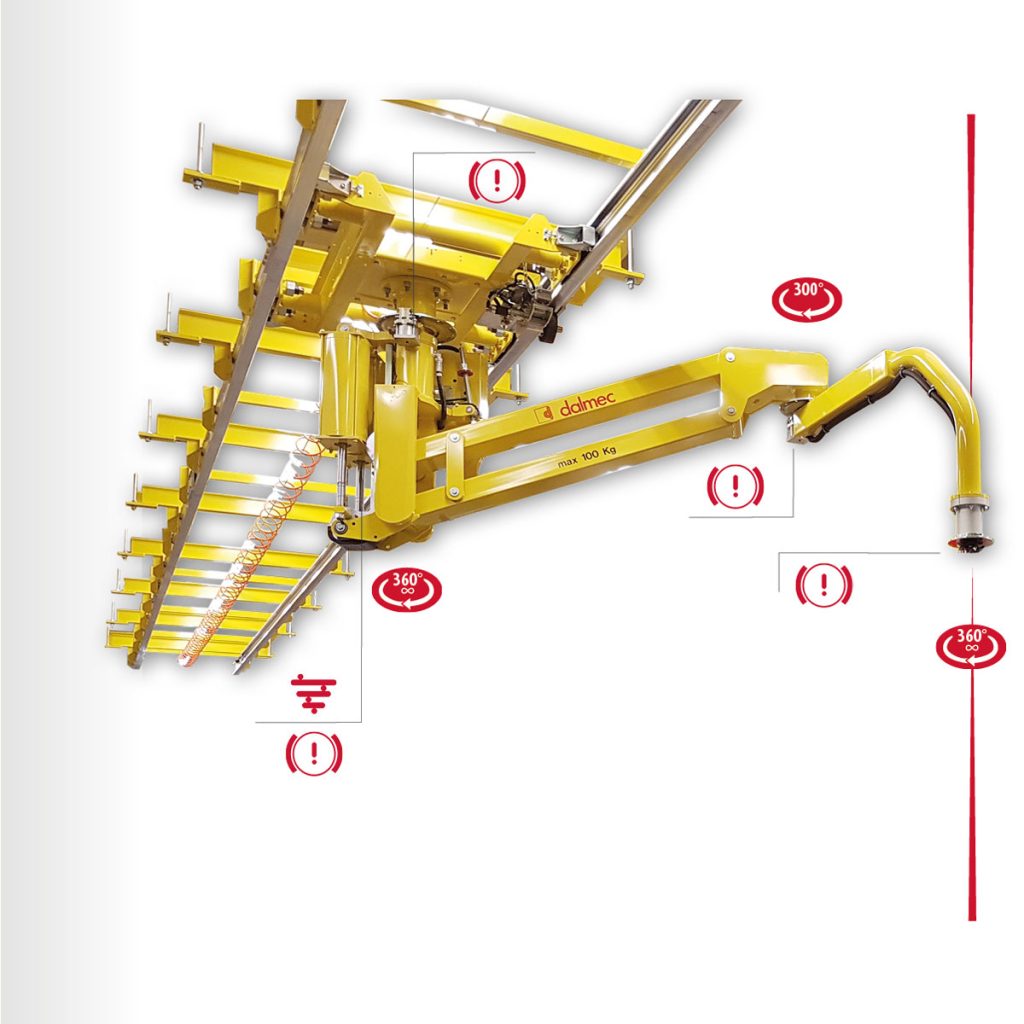

Подвесной передвижной
Пневматический манипулятор поставляется на подвижной каретке для перемещения по подвесному рельсовому пути.

Рельсовый путь состоит из двух противоположных алюминиевых U-образных профилей соединенный с ребрами жесткости, в комплекте с креплением станции подачи сжатого воздуха и концевых буферов. Все соединения между частями пути осуществляются при помощи болтов.

Крепление рельсового пути к несущей конструкции осуществляется при помощи стержней и подвесок.

Принцип работы

Уравновешивание веса перемещаемого груза осуществляется при помощи пневматического цилиндра связанного с трансмиссионной системой. Управление усилием цилиндра осуществляется по двум специальным пневматическим контурам: один из них обеспечивает поддержание в сбалансированном состоянии веса механизма захвата груза и трансмиссионной системы, а второй обеспечивает постоянное сбалансирование веса груза.

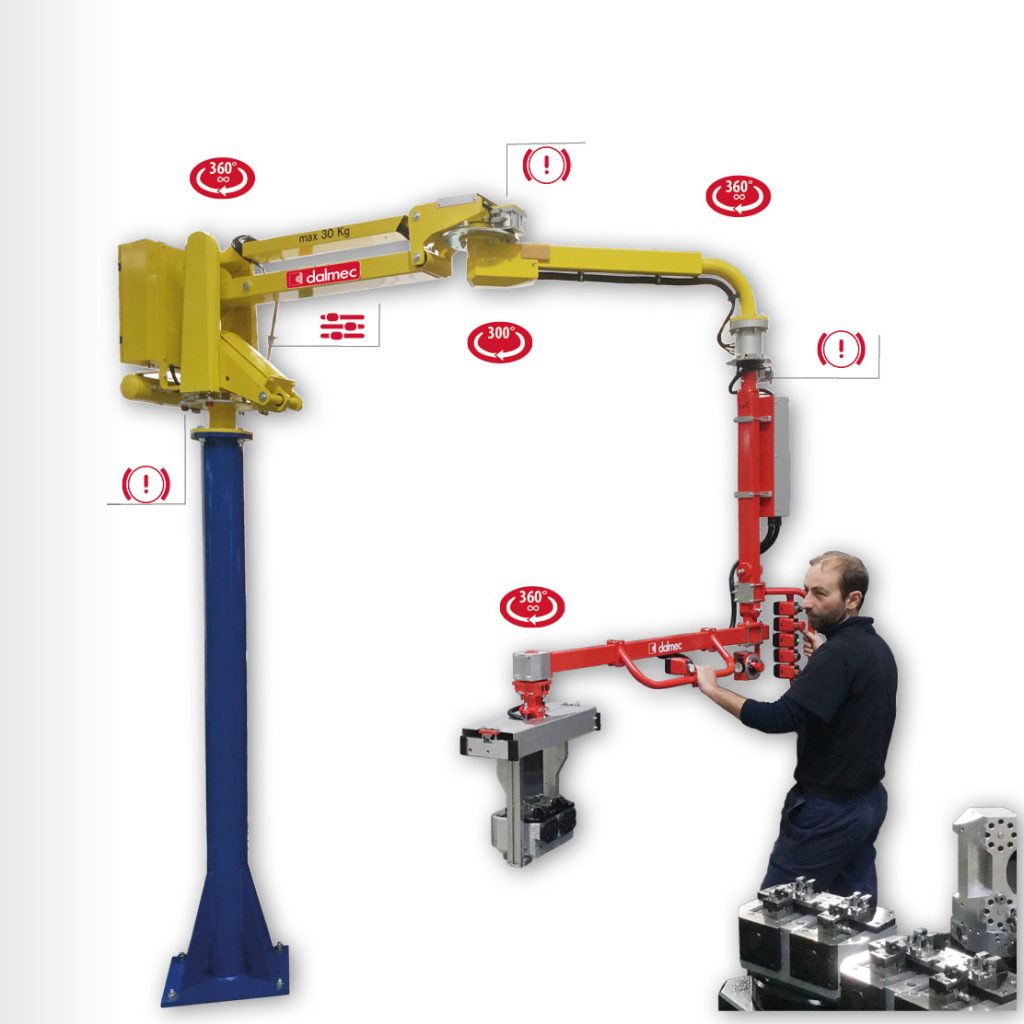

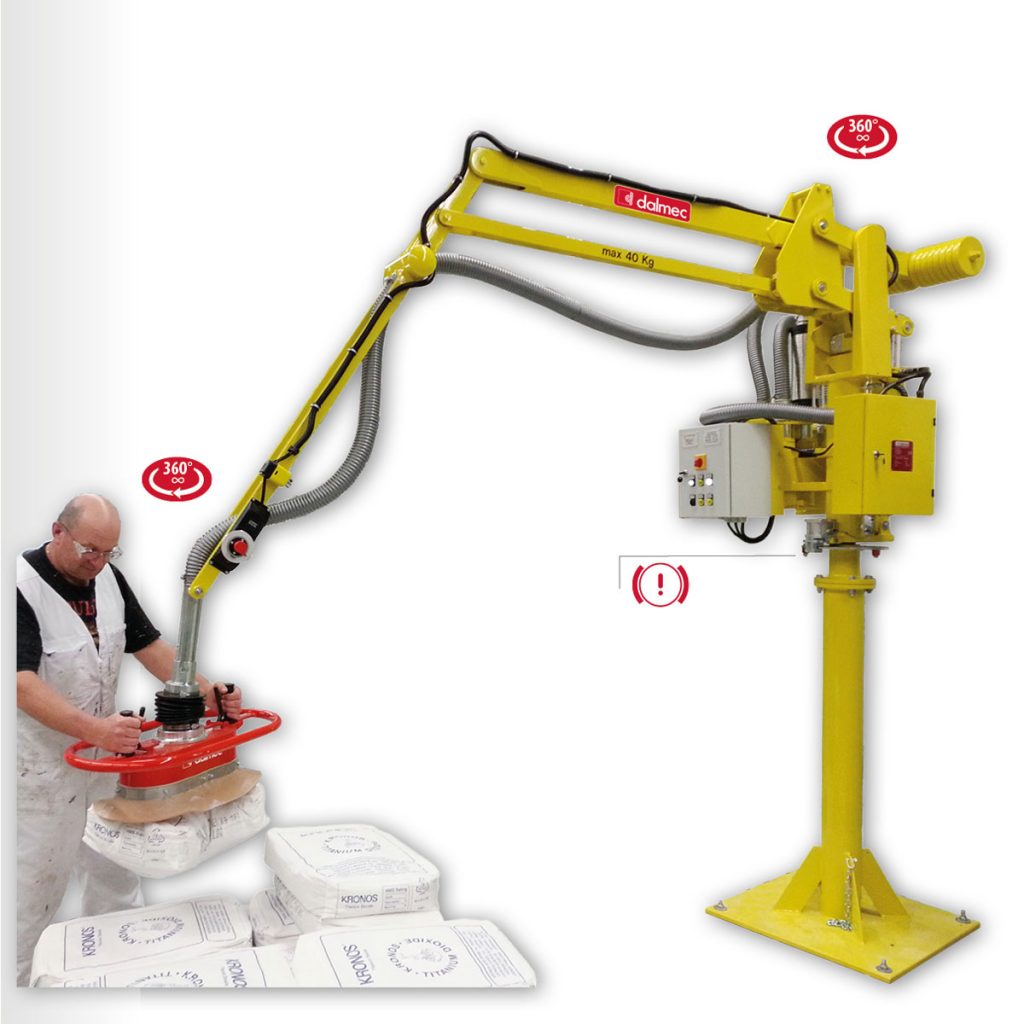

Пневматичний маніпулятор Partner PS, обладнаний спеціальними пристроями, відповідає вимогам переміщення різного виду вантажів у будь-якому напрямку.

Особливості

• Максимальна вантажопідйомність: 250 кг
• Максимальний робочий радіус: 2500 мм
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Вертикальний підйом: 1900 мм
• Система керування: виключно пневматична
• Подача: фільтрований стиснений повітря (40 мкм), без змащення
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Робоча температура: від +0 ° до +45 ° C
• Рівень шуму:
• Витрата: від 30 нл ÷ 150 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту – 300° на проміжній осі

Пневматичний маніпулятор Partner EQUO, обладнаний спеціальними пристроями, відповідає вимогам переміщення різного виду вантажів зі зміщеною віссю.

• Максимальна вантажопідйомність: 550 кг
• Максимальний робочий радіус: 4000 мм
• Вертикальний підйом: 2450 мм
• Робочий тиск: 0,7 ÷
• 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтрований стиснений повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна швидкість вертикального підйому: 0,5 метра/секунду
• Робоча температура: від +0 ° до +45 ° C
• Витрата: від 50 нл ÷ 200 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту – 300° на проміжній осі

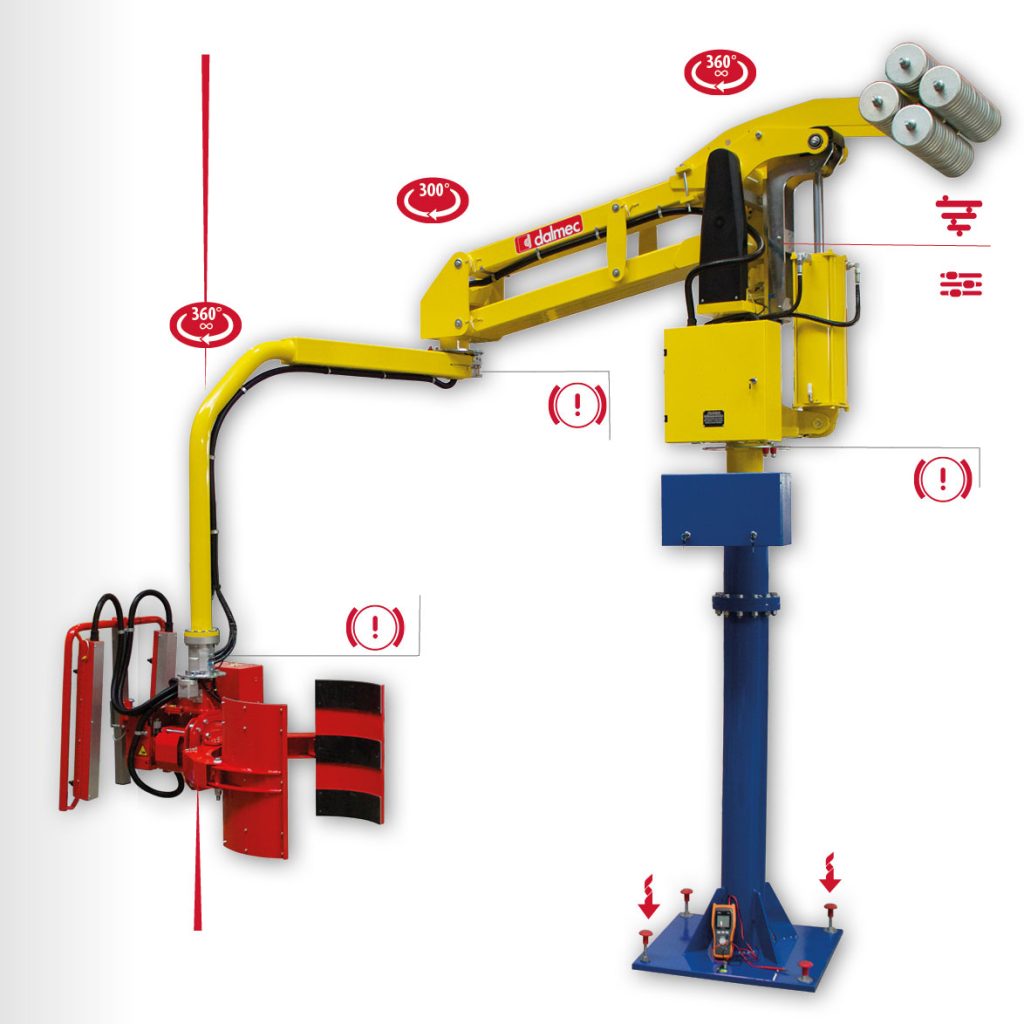

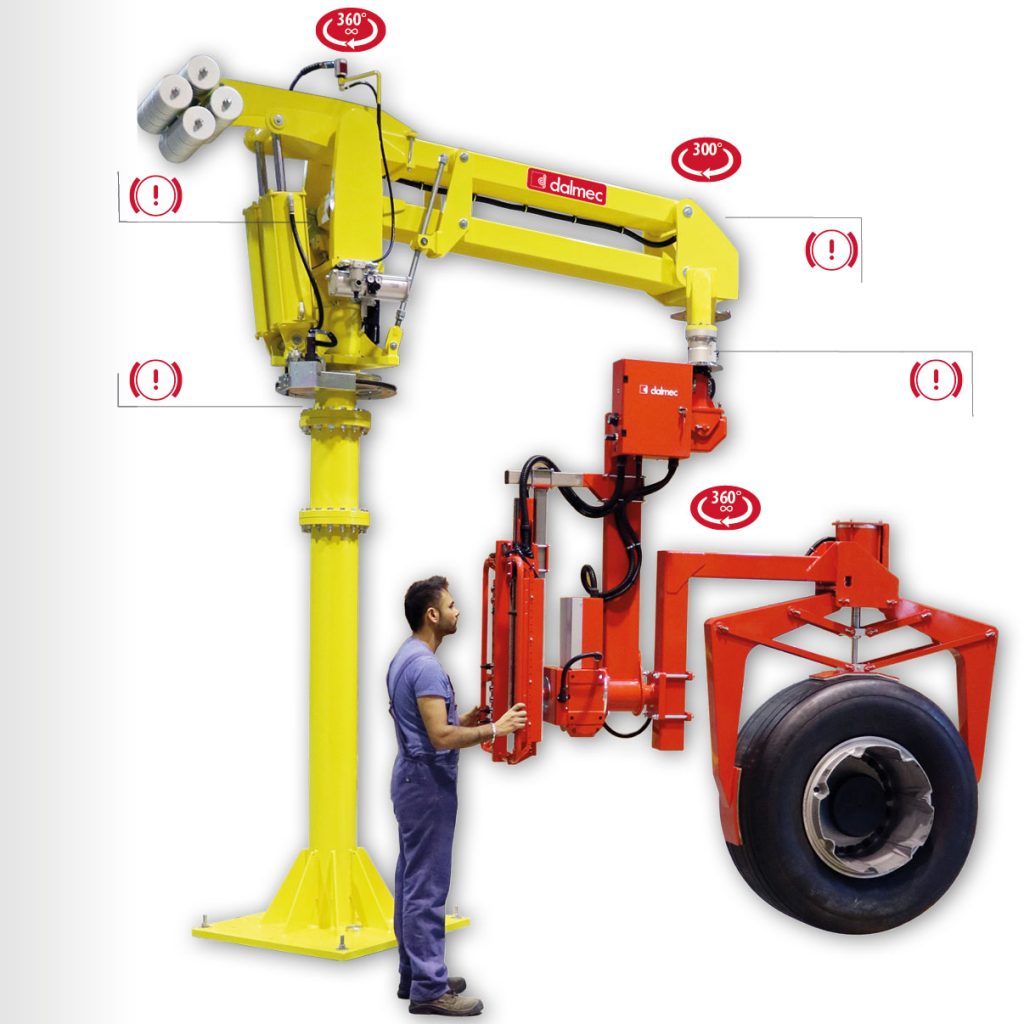

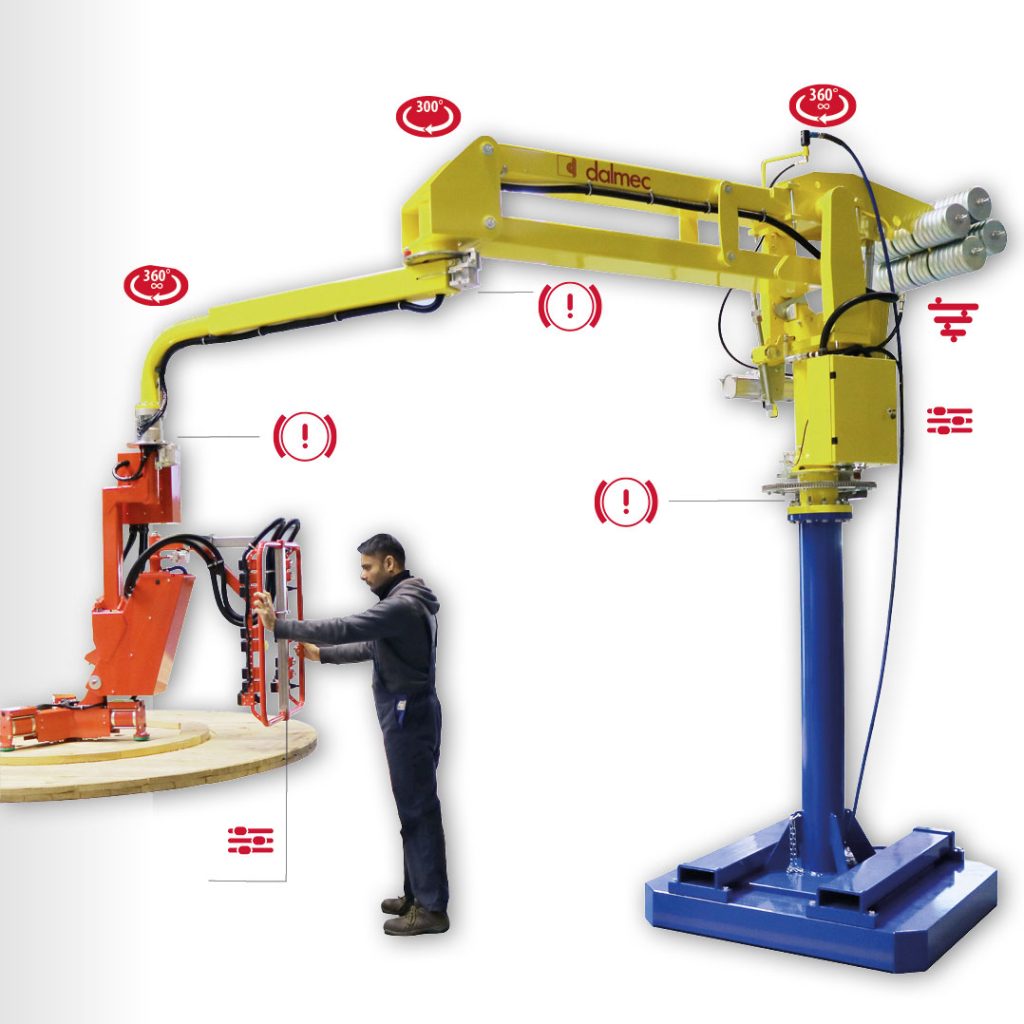

Маніпулятори із жорсткою стрілою Partner EQUO

Partner EQUO – це якісний та міцний маніпулятор, захоплюючий пристрій якого дозволяє йому досягти підвищеної маневреності. Така рука-маніпулятор найбільш ефективна для переміщення вантажу з осьовим навантаженням у різних напрямках. Вона також зручна для ручного переміщення за відсутності будь-якої продукції.

Partner EQUO дає можливість оператору виконувати операції з високою швидкістю та точністю, дотримуючись при цьому техніки безпеки і не докладаючи великих зусиль.
